燈光照明系統實驗臺,程控交換原理實驗臺

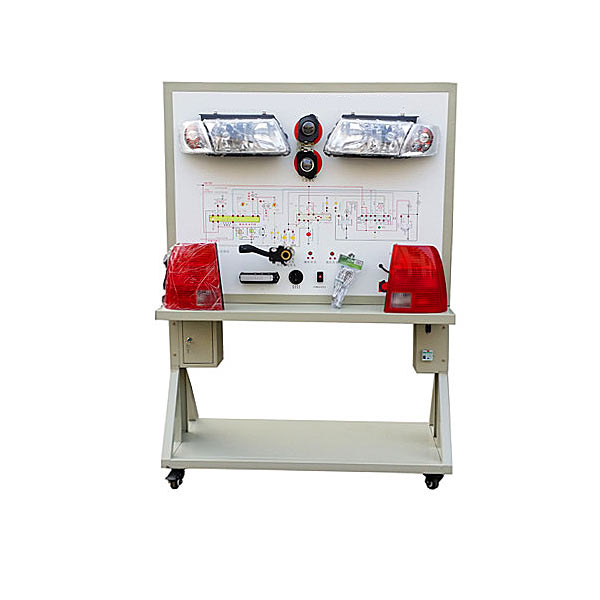

一、設備簡介
     該設備應用  汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的含有概括構造和作業過程。
適用來學校對汽車燈光系統課程課程課程理論和維修實驗的教學需要。
二、功能特別點
1.真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的含有概括構造。
操縱各種燈光開關，可真實演示汽車外部燈光系統的作業過程。
2.示教板實操實操操作面板應用耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；學校學生可直觀對照電子線路圖和實物，認識和解析汽車燈光系統的作業原理。
3.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗汽車外部燈光系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
4.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
5.示教板作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認識、拆卸裝配演示、實戰實操。
1、零件認識：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。
3、實戰實操：三維（3D）（3D）（3D）零件整齊擺放于桌面，由學生手動選用對應的零件并位移至軸系構造上，擺放順序正確而而而且位置正確時零件才能裝配上去，設定有重新開始按鈕，便利學生重新實行虛擬實驗。將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱。
C、常見機械機構設計與擬真可選鉸鏈四桿機構設計與解析、I\II型曲柄搖桿機構設計與解析、偏置曲柄滑塊機構設計與解析、曲柄擺動導桿機構設計與解析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能寫入相對應的功能數值，由系統自動計算功能數值，并可實行動作擬真和自動測測測繪制作作作彎彎彎曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模仿）8種
E、汽油機發動機的虛擬拆卸裝配可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配




燈光照明系統實驗臺,程控交換原理實驗臺

本實驗箱是按照《程控交換原理》教學圖紙文檔實驗指導書及實驗指導書，并集合教學和實踐的需要，研究研發的一套實驗系統。系統應用模型塊化構造設計，軟硬件集合，模型塊之間聯接靈活，測量試驗便利。

一、系統特別點

1、含有概括了三種交換互聯網：人工交換、空分交換、時分交換，再現了交換互聯網的發展歷程；
2、模仿經典的局域交換系統的架構，將中央處置整理器、記發器、話路交換控制器等單元部分單獨開來，讓學生充分理解程控交換系統含有概括；
3、完善的程控交換系統管理功能，完整的實驗指導文檔；

4、運用單片機完成信令及信號音的產生；
5、對每一話路時隙可以隨意配備裝備裝備，讓學生充分理解時分復用、時隙交換的概念；
6、功能數值本地設定：可設定分機號碼、通話等級、系統時間；
7、強大的系統自檢功能；
8、外線連連連接口可以與市話網相連，完成用戶交換機的全部功能；
9、主叫識別功能：實驗箱設定有主叫識別的發送和接收功能，有助學生更清晰的理解主叫識別的原理和作業方法；
10、后臺管理系統功能完備，從圖形化的方法清楚的展示了程控交換原理、計費、中繼等作業方法；
11、空分中繼可在兩臺程控箱之間的隨意電話間實行呼叫和通話；
12、數字時分中繼可在兩臺程控實驗箱之間八部電話同時兩兩互相實行通話而而而且不影響；
二、系統含有概括

系統硬件主要應用以下幾個部分含有概括：

1、電源寫入模型塊：產生整個實驗箱所需要的各種電壓（V）（V）（V）的作業電源。

寫入：AC220V±10%，輸出：DC±12V±5%，+5V±5%。

2、用戶連連連接口電子線路：該設計中應用的四路模仿用戶連連連接口；

3、外線連連連接口：作為用戶交換機和局用交換機相連；

4、中央處置整理器：由MSC-51系列的單片機完成，主要完成人機界面HMIHMIHMI的管理，串行口通信以及功能數值設定及系統管理功能；

5、記發器：由MSC-51系列的單片機完成，主要完成信令的管理，CID功能，DTMF撥號話路選用，用戶/外線連連連接口指示等功能；

6、話路交換控制器：由MSC-51系列的單片機完成對時分交換單元和空分交換單元的控制。

7、機箱：鋁制材料，綠色環保，造型美觀大方。外觀尺寸：420×300×100mm。
