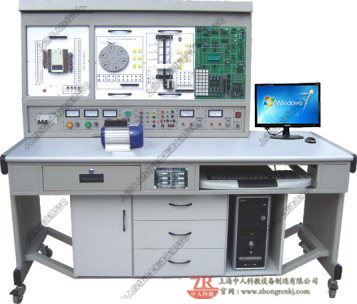

ZRDPJ-03PLC可編程與單片機綜合實驗臺

ZRDPJ-03PLC可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置是中人教儀所研發的PLC及單片機實訓裝置系列產品之一，為學校迅速開設實訓課程提供了理想的實訓設備。

一、可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置概述：

“可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置”是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，并按照職業教育的教學和實訓要求而設定，它集PLC、變頻器、模擬實訓對象、維修電工、單片機等課程的實訓大綱要求，其適合高等職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代。

二、可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜0.5kVA

4、重    量：100kg

5、外形尺寸：163cm×73cm×152cm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置特點

1、實訓的深度和廣度可根據需要作靈活調整，裝置采用掛箱式結構，更換便捷，添加部件即可擴展功能或開發新的實訓項目。

2、采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。

3、工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置（從站）PLC和教師主站PLC系統進行連接。學生裝置（從站）的PLC運行PLC控制對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過PLC可以完成對上述各種實訓對象的控制，并通過MCGS組態軟件進行實時監控。

4、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

四、可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置基本配置及功能

可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機等組成。

（一）控制屏

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等

直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

（二）主機實訓組件：

1）FX2N-40MR-001：集成24開關量輸入/24繼電器型輸出，共48點I/O

2）FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。

（三）模擬模塊掛箱

 （四）單片機仿真實驗掛箱

 （五）相關軟件

1、編程應用軟件

2、PLC仿真實訓軟件

1）通過FLASH虛擬環境實時顯示PLC的運行狀態

2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

3）PLC編程訓練、PLC程序編寫測試等功能

4）實現PLC運行模擬，對錯誤程序進行檢查

3、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

4、單片機仿真軟件

（六）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

（七）實驗凳：

凳面進口PP注塑成型，顏色為灰白色；升降結構為螺桿升降；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。

（八）附件：

每個設備應備有實驗指導書及安裝、布線所需材料。

五、可編程與單片機綜合實驗臺,PLC、單片機綜合實訓裝置實訓項目
