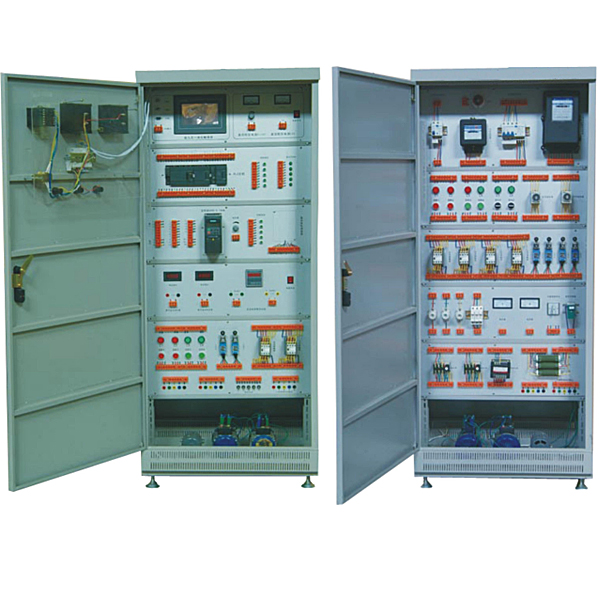

一、產品概述：

該裝置按標準電氣控制柜設計制造規格，采用面板式結構。突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初、中級電工、電拖專業教學與實訓考核。

二、產品特點：

1、考核功能：設備裝有定時器及誤操作報警記錄儀，平時作為時鐘使用，考核時可設定時間，在規定的時間內要求學生完成實驗項目，具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出由于接線或操作錯誤所造成漏電及過流、短路告警及電源通斷的總次數。為學生實驗技能的考核提供一個統一的標準。

2、安全性能：裝置設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。設備由三相五線制電源輸入，電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，還裝有電壓型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電現象，即報警并使裝置內的接觸器跳閘，切斷電源確保人身安全。還設有一套過流保護裝置，輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源確保設備安全。

3、合理結構：設備以標準的配電柜為主柜，利用柜體的雙面空間，科學地布置電器及配套實驗器材。該柜設計合理，實操方便，一柜多用，所有電器元件接點都已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。

4、美觀外形：裝置布局合理，外形美觀，面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提高可靠性。裝置采用鐵質雙層亞光密紋噴塑結構；結構牢固美觀。美觀大方的產品外形，先進的結構和工藝。使人感覺賞心悅目。

三、技術參數：

1、輸入電源：三相四線  380V±10% 50Hz

2、工作環境：溫度溫度：-10℃～+40℃   相對濕度：≤85%（25℃）

3、裝置容量：≤1.5KVA

4、外形尺寸：700×600×1700mm

四、產品組成：

1、實訓柜

實訓柜為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓柜含有帶腳剎的萬向移動輪子四個。

2、柜門

（1）裝有一只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。

（2）安全保護體系。

1）電網三相電源經漏電保護器、交流接觸器，再經斷路器輸出到各實訓用電。

2）設有漏電保護裝置，動作電流30mA，對實訓過程中的漏電能自動斷開總電源。

3）設有過流保護裝置，輸出短路或負載太大，電流超過設定值，系統即切斷總電源。

4）斷電保護。

5）裝置采用接地保護。

3、內部配置模塊：

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線，接近工業產際現場。

（1）交流電源

設有控制變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出110V、36V、24V、12V、6.3V的交流電壓。

（2）儀器儀表

提供交流電壓表，測量范圍為0～500V，精度2.5級。

提供交流電流表，測量范圍為0～5A，精度2.5級。

四、實訓內容

1、單相起動停止控制電路

2、異步電動機點動控制電路

3、異步電動機兩地控制電路

4、異步電動機連鎖正反轉控制電路

5、雙重連鎖正反控制電路

6、自動順序起動控制

7、手動順序起動控制

8、異步電動機星、三角控制電路

9、異步電動機能耗控制電路

10、異步電動機反接制動控制電路

11、自動往返控制電路

12、正反轉點動、起動控制電路

13、帶有點動的自動往返控制電路

14、接觸器控制星三角形控制臺電路

15、異步電動機自鎖控制電路

16、異步電動機單向點動、起動控制電路

17、位置開關作自動停止正反轉起動控制電路

18、串電阻降壓起動控制臺電路

22、電流互感器與電流表配用接線電路

23、一臺電流互感器用于單相回路的接線電路

24、二臺電流互感器接成不安全星形接線電路

25、三臺電流互感器接成星形接線電路

26、二臺電流互感器差接接線電路

27、三臺電流互感器接成三角形接線電路

28、萬能轉換開關和電壓表測量三相電壓接線電路

29、白熾燈控制電路

30、日光燈控制電路

31、觸摸開關控制白熾燈電路

32、聲控開關控制樓梯白熾燈電路

33、單相電動機控制電路

34、并勵直流電動機電樞控制系統

35、單向電度表直接安裝電路

36、單向電度表間接安裝電路

37、三相四線電度表電路控制系統

38、電壓表、電流表安裝電路
