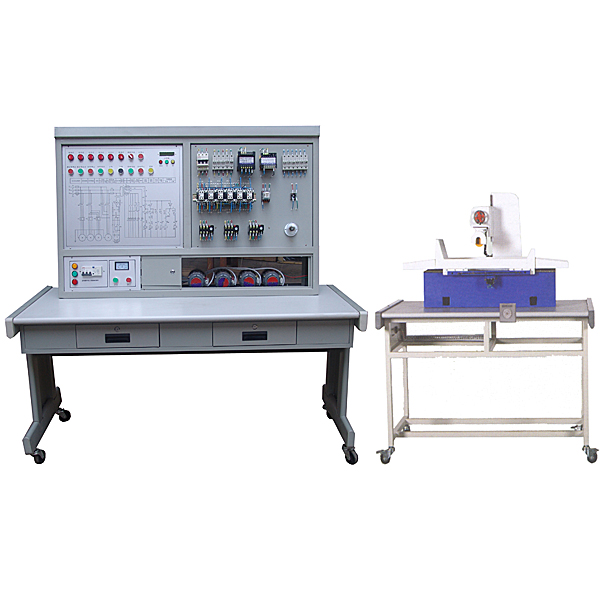

“平面磨床電氣技能實訓考核裝置”是在原“平面磨床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了M7120平面磨床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、 M7120磨床半實物仿真模型是參照實際M7120平面磨床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現M7120平面磨床各種運動控制，它包括：砂輪的啟動停止、工作臺的往復運動、砂輪架的升降運動和冷卻泵啟動停止，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（ 380V±10%  50Hz ）

2、工作環境：溫度 -10℃ ～+40℃ ，相對濕度＜85%( 25℃) ，海拔＜4000m

3、裝置容量：＜ 0.2kVA

4、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、工作臺移動行程：400mm

9、砂輪架升降行程：100mm

10、磨頭座伸縮行程：100mm
11、虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

三、智能網絡型考試系統

本裝置采用先進的計算機通信管理技術、完善的軟件、易操作。

該界面與學生智能數碼顯示答題器相結合。實現多媒體管理教學，由教師計算機統一進行設置、管理。學生終端機由液晶顯示屏和輸入鍵盤組成，可實時顯示考試題目、考試內容等故障點文字信息。并通過鍵盤輸入相關信息，完成答題內容。具有信息量大、操作簡單、顯示直觀。

A、性能特點：

1、集中管理功能：由老師通過計算機設備考核臺的編號、故障技術功能點成績、打印等各種信息管理。

2、實訓考試：考訓內容豐富，故障點的設置。對每個學生設置不同的考試內容。

3、綜合的多樣化的考試標準：由電腦自動生成或教師手動設置進行理論、實訓限考試、綜合考試，滿足不同的考試分析評估目的。

4、軟件功能豐富：答題次數可選、自動對照。實時反映考生答題情況及技術實操能力反映、錯誤提示等實用功能。

B、基本配置：

1、教師主控制臺配電腦（學校自備）

2、廠家提供網絡線、水晶頭、數字交換機及學生桌面操作終端。

C、技術參數：

1、按鍵板尺寸：100×70mm

2、輸出板尺寸：113×95mm

3、輸入電壓：AC-12V

4、輸出電流：0.5A

5、輸出方式：光藕隔離斷電器輸出

6、顯示方式：兩組數碼顯示

7、通訊方式：串口232轉422

8、考核數量：1-64座

9、考核方式：數字故障代碼

10、考核順序：按設置順序逐個考核

11、考核座位選擇：1-64座任選

12、考試時間記錄：自動

13、發卷方式：自動

14、收卷方式：自動

15、評分方式：自動

16、排名方式：自動

17、考試時間設定：1-120分鐘

18、考卷選擇：A卷B卷每座任選其一

19、考試成績清單：接打印機可打印

四、設備配置：

五、實訓項目與目的

1、熟悉常用低壓電器的機構、原理

2、通過觀察機床模型的運動，了解機床的實際運動

3、了解機床電器控制的原理及各種保護裝置

4、掌握機床中常見故障的排除方法

六、故障點設置一覽表
