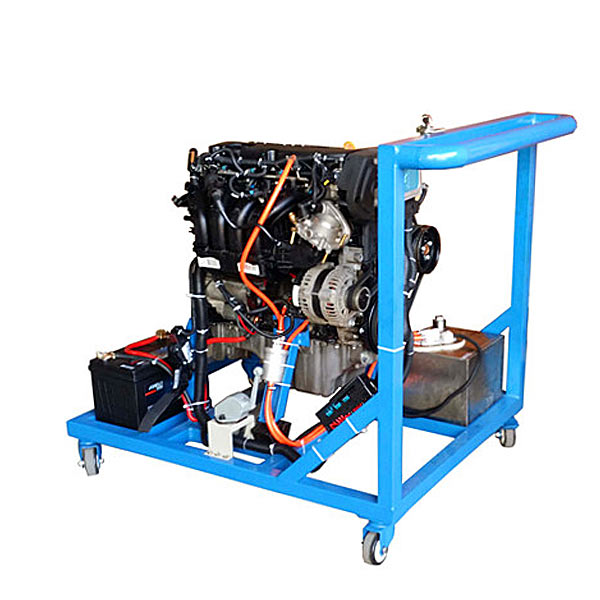

一、產品簡介
該設備采用發動機總成簡易臺架和運行附件臺組成。臺架提供學員進行發動機總成拆卸和裝配、發動機電氣線路動手搭接實訓。
發動機總成與發動機電氣線路動手搭接裝配好后，可起動運行發動機，檢測發動機的運行工況效果。
二．功能特點
1.安裝全套真實可運行的發動機與運行附件；
2.輕易地實現發動機總裝情境實訓。
3.臺架可進行油路、電路、水路、氣路的連接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機總成拆裝的運行工況效果。
4.臺架可進行發動機總裝與發動機電氣線路動手搭接；
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。（車型選配）
6.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
7.實訓臺可輕易實現發動機保養、維護、電氣線路控制原理搭接實訓。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三．技術規格
工作電源：原車
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：120*80mm
移動臺架(帶自鎖腳輪裝置)：1000*700*1200mm(長*寬*高）
四．基本配置（每套）
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
|
2 |
組合儀表 |
原車 |
套 |
1 |
|
3 |
診斷座 |
原車 |
個 |
1 |
|
4 |
點火開關 |
原車 |
個 |
1 |
|
5 |
燃油箱 |
10L |
個 |
1 |
|
6 |
燃油泵(含油泵插頭) |
全新 |
套 |
1 |
|
7 |
水箱及附件 |
原車 |
套 |
1 |
|
8 |
冷卻電子風扇 |
12V，80W |
個 |
2 |
|
9 |
蓄電池 |
12V 65Ah |
臺 |
1 |
|
10 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
|
11 |
線束 |
|
套 |
1 |
|
12 |
保險絲盒 |
繼電器盒（帶保險絲座）整體型 |
個 |
1 |
|
13 |
電源總開關 |
50A |
個 |
1 |
|
14 |
移動臺架(帶自鎖腳輪裝置 |
1000*700*1200mm(長*寬*高） |
臺 |
1 |
|
15 |
發動機總成 |
原車 |
套 |
1 |
|
16 |
進、排氣管 |
原車 |
套 |
1 |
|
17 |
三元催化器 |
帶全新消聲器 |
套 |
1 |
|
18 |
總裝設備
（選配） |
|
套 |
1 |
常見問題：
1、如果我要購買發動機總裝與電氣接線運行實訓臺,柴油發動機總裝實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的發動機總裝與電氣接線運行實訓臺,柴油發動機總裝實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開發動機總裝與電氣接線運行實訓臺,柴油發動機總裝實訓裝置的發票，您需要提供開票資料。
3、你們的發動機總裝與電氣接線運行實訓臺,柴油發動機總裝實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
