高級過程控制綜合實驗裝置

高級過程控制綜合實驗裝置,過程控制實訓裝置模仿現代工業生產過程中溫度、壓力、流量、液位等參數，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 機器人與智能視覺實驗裝置

: 單片機、EDA開發實驗平臺

: 透明液壓PLC控制實訓裝置

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產高級過程控制綜合實驗裝置，過程控制實訓裝置及配件的廠家,生產的高級過程控制綜合實驗裝置，過程控制實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：高級過程控制綜合實驗裝置
ZRGCK-68B高級過程控制綜合實驗裝置
一、概述：過程控制實訓裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。

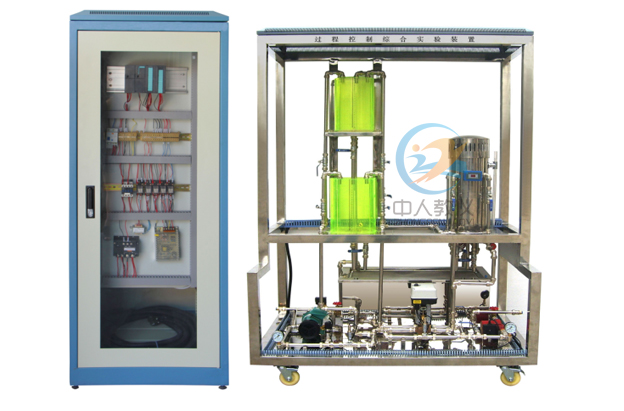

高級過程控制綜合實驗裝置,過程控制實訓裝置

二、產品結構與特點：
2、設備特點：
（1）、分體式設計，模塊化組裝式結構，容易組成不同控制系統。
（2）、二水箱配置；雙路供水系統。
（3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。
（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（8）鍋爐加熱程控保護系統
A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
B、電加熱管電源控制開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。
（9）、電源保護措施
A、加有電流型漏電保護器。
B、三相電源加有保險管，防止斷路。
（10）、電源啟?？刂品绞?；
采用啟停按鈕控制接觸器來控制電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、技術參數與要求:
1.電源：AC220V±5% 50 Hz。
2.環境濕度：≤90%（40℃）。
3.被控對象外形尺寸：長×寬×高＝1200 mm×800 mm×1850 mm。
4.控制柜尺寸：長×寬×高＝800 mm×600 mm×1700 mm。
5.額定功率：≤3.5KW
6.安全保護措施：具有接地、短路保護功能，安全性符合相關的國標標準。
四、系統配置

執 行機 構
名稱	單位	數量	主要參數	型號
智能電動調節閥	只	1	等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC(美國)	等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴
水泵磁力泵	臺	1	無泄漏，低噪音，二相220VAC，250W。
水泵磁力泵	臺	1	無泄漏，低噪音，三相220VAC，250W。	WB50/025
小型變頻器	只	1	輸入電源：220VAC，50Hz；輸出：三相220VAC0.4Kw；輸出頻率變化范圍：0-250Hz，實際應用設定為50/60Hz；信號輸入：4-20mADC。	FR-D720
觸摸屏	只	1	5.7寸，分辨率800	TP177B
溫度控制模塊	套	1	全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。	自行設計性能可靠安全
加熱環	只	1	功率：1800W，220VAC。

傳感變送器
擴散硅壓力（液位）變送器	只	2	進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。	DYK73
壓力變送器	只	1	進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。	DYK73
Pt100溫度傳感器及溫度變送器	套	1	Pt100：A級；溫度變送器：0.5級精度，0-100℃。	Pt100
渦輪流量計及流量變送器	套	2	（1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。	LWGYA-10

控制單元
CPU帶以太網通訊模塊	套	1	主控單元	6ES7 315-2EH14-0AB0
電源模塊	套	2	工作電源	PS5A
基板	塊	1	安裝機架	6ES7 3901AE80-0AA0
DI 模塊	個	1	數字量輸入模塊	6ES7 321-1BH01-0AA0
DO 模塊	個	1	數字量輸出模塊	6ES7 322-8BH01-0AB0
AI 模塊	個	1	模擬量輸入模塊	6ES7 331-7KF02-0AB0
AO 模塊	個	1	模擬量輸出模塊	6ES7 332-5HD01-0AB0
交換機	個	2		NS105D
編程電纜	條	1	通訊電纜	PC/MPI

軟件系統
PLC控制軟件	套	套
網絡控制軟件	套	1

其它設 備
實驗用淡藍色透明有機玻璃水箱	只	2	二個圓型有機玻璃水箱，厚度8mm，200200300
不銹鋼溫控實驗箱	只	1	由加熱箱、冷卻箱、溢流箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水?dāng)嚯姳Ｗo(hù)裝置，也防止溫度干燒。
不銹鋼儲水箱	只	1	內有獨特的結構設計和不銹鋼過濾網，拆洗方便
儲水箱自動進、排水裝置	套	1	自動進排水減輕實驗老師工作
管路、擾動系統	套	1
全部不銹鋼管及配件，增加設備的使用壽命。	套	1	外加工
實驗柜	臺	1	2000mm（高）×800mm（長）×1850mm（寬）；采用全開放式設計，美觀大方，操作維護方便
實驗臺及實驗架	套	1	外加工800mm（高）×600mm（長）×1700mm（寬）

系統組成網絡,一臺老師機可以控制多臺學生機,實現數據共享。實現遠程網絡控制。

五、參考實驗項目：
特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、壓力特性實驗
單回路控制實驗
1、液位位式控制
2、電動調節閥支路單容液位控制實驗
3、變頻器支路單容液位控制實驗
4、上水箱雙容液位控制實驗
5、上下水箱雙容液位控制實驗
6、電動調節閥支路流量控制實驗
7、變頻器支路流量控制實驗
串級控制實驗
1、雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
比值控制實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
前饋反饋控制實驗
1、下水箱液位流量前饋反饋控制實驗
2、鍋爐內膽溫度流量前饋反饋控制實驗
變頻恒壓供水實訓
工控組態軟件組態控制實訓
