ZRGC-68A集散型過程控制綜合實驗裝置

一、概述：

集散型過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，DCS型過程控制實驗臺選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，并提供用戶更友好的開發接口。
功能：
(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。

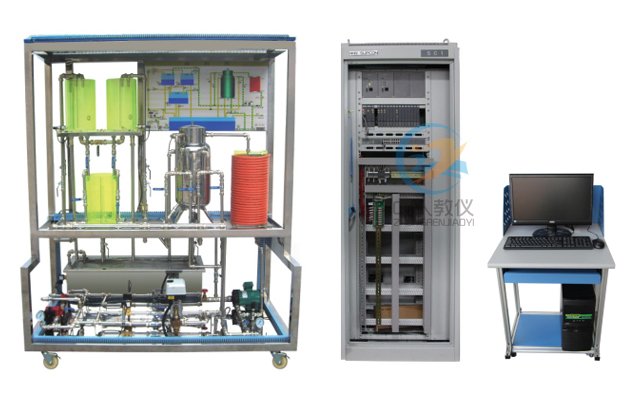

集散型過程控制綜合實驗裝置,DCS型過程控制實驗臺

二、產品結構與特點：

2、設備特點：
（1）、三水箱配置；雙路供水系統。
（2）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（3）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。
（4）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（5）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（6）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（7）鍋爐加熱程控保護系統
A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
B、電加熱管電源控制開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。
（8）、電源保護措施
A、加有電流型漏電保護器。
B、三相電源加有保險管，防止斷路。
（9）、電源啟?？刂品绞剑?br /> 采用啟停按鈕控制接觸器來控制電源的啟停。
（10）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。

三、技術參數與要求:

1、供電電源
   單相交流電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米
3、上位計算機組態軟件
     (1)、SCKEY 系統組態軟件
     (2)、實時監控軟件圖形化組態軟件
4、外形尺寸（組合后）：2200mmX1900mmX700mm。
5、重量：實驗柜，約重200Kg；實驗臺+實驗架，約重250Kg

四、系統配置

執 行機構
名稱	單位	數量	備注	特點
HONEYWELL智能電動調節閥	只	1	等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC(美國)	等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴
靜音增壓泵	臺	1	丹麥技術，靜音，工作電源：220VAC，50Hz，120W	聲音比較小,有利于實驗室保持安靜,工作的穩定性非常好
磁力泵	臺	1	無泄漏，低噪音，三相220VAC，250W。
西門子變頻器	只	1	輸入電源：220VAC，50Hz；輸出：三相220VAC0.4Kw；輸出頻率變化范圍：0-250Hz，實際應用設定為50/60Hz；信號輸入：4-20mADC。
溫控調壓模塊+散熱器	套	1	全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。	自行設計性能可靠安全
加熱環	只	1	功率：1600W，220VAC。

傳感變送器
擴散硅壓力（液位）變送器	只	3	選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。	不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍
壓力變送器	只	1	選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。
Pt100溫度傳感器及溫度變送器	套	4	Pt100：A級；溫度變送器：0.5級精度，0-100℃。
渦輪流量計及流量變送器	套	1	（1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。	結構小巧精致,安裝方便,精度高
FMCLDE電磁流量計	套	1	（1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。

控制站硬件
序號	名稱	卡件號	單位
1	機柜	XP201S	1個
2	I/O機籠	XP211	1個
3	數據轉發卡	XP233	1塊
4	主控制卡	XP243	1塊
5	電源（5V,24V)150W	XP251-1	1個
6	電源箱機籠	XP251	1個
7	AC配電箱	XP256	1個
8	6路電流信號輸入卡	XP313	2塊
9	4路模擬量輸出卡	XP322	1塊
10	8路晶體管觸點開關量輸出卡	XP362	1塊
11	通訊接口卡	XP244	1塊
12	電源指示卡	XP221	1塊
13	端子板轉接模塊	XP521	3塊
14	交流開關量信號輸入端子板（110VAC）	XP563-110V	2塊
15	交流開關量信號輸入端子板（220VAC）	XP563-220V	2塊

操作站軟件

序號	名稱	型號	單位
1	實時監控	XP111	2套
2	工程師站組態軟件	XP135	1套
3	OPC軟件	OPC綜合版	1套
4	中文Windows 2000	授權標準版	1套
7	空開	C65N-2P-D/10A	1個
8	端子	SAK2.5EN	1只

其它設 備
實驗用淡藍色透明有機玻璃水箱	只	3	三個圓型有機玻璃水箱
銹鋼溫控實驗箱	只	1	由加熱箱、冷卻箱、溢流箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水?dāng)嚯姳Ｗo裝置，也防止溫度干燒。
不銹鋼儲水箱	只	1	內有獨特的結構設計和不銹鋼過濾網，拆洗方便
儲水箱自動進、排水裝置	套	1	自動進排水減輕實驗老師工作
接觸器	只	4	施耐德（德國）
繼電器	只	4	歐姆龍（日本）
電磁閥	只	4	三力信（國產）
液面探頭	只	2	自制
配有24v直流穩壓電源	只	2	朝陽電源
全部不銹鋼管及配件，增加設備的使用壽命。	套	1	外加工
實驗柜	臺	1	2000mm（高）×1200mm（長）×700mm（寬）；采用全開放式設計，美觀大方，操作維護方便
實驗臺及實驗架	套	1	外加工2000mm（高）×1200mm（長）×700mm（寬）
鍋爐保護系統	套	1	鍋爐加熱防干燒系統

五、實驗?zāi)夸洠?/h4> DCS控制實驗內容
特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、壓力特性實驗
單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、變頻器支路單容液位控制實驗
3、上水箱雙容液位控制實驗
4、上下水箱雙容液位控制實驗
5、三容液位控制實驗
6、電動調節閥支路流量控制實驗
7、變頻器支路流量控制實驗
8、鍋爐內膽溫度控制實驗
9、鍋爐內膽溫度位式控制
串級控制實驗
1、上水箱雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
3、上水箱液位與變頻器支路流量串級控制實驗
4、三閉環三容液位串級控制實驗
5、溫度串級實驗
6、溫度流量串級控制實驗
7、溫度與溫度的串級控制實驗
比值控制實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
前饋反饋控制實驗
1、下水箱液位流量前饋反饋控制實驗
2、鍋爐內膽溫度流量前饋反饋控制實驗
解耦控制實驗
1、液位溫度解耦控制實驗
2、上水箱雙容液位解耦控制實驗
滯后控制實驗
1．Smith預估控制實驗
