一、基礎要求

1． 建立與當前電力系統發展現狀相適應的供配電技術實驗裝置，培養設定有較高專業技能、能夠從事配電網運行、實操與技術管理等作業的高級技術應用型人才。

2． 建成實驗、實踐、實驗一體的綜合型實踐教學平臺，完成《繼電保護與自動裝置》、《工廠供電》、《供配電技術》、《電力系統繼電保護原理》、《電力系統微機保護》、《配電自動化》等課程的教學實驗任務，并提升學生的專業實操技能。

3． 為電氣自動化技術、電力系統自動化技術及供用電技術等相關專業學生的課程設計和畢業設計提供良好的研究設計平臺。

4． 培訓和考核從事變電站、變配所、電力系統第一線生產過程的運行、維護、檢修和調動測量試驗的現場技術工程人員。

5． 為電氣工程、電力系統等方向的科學研究提供試驗平臺。

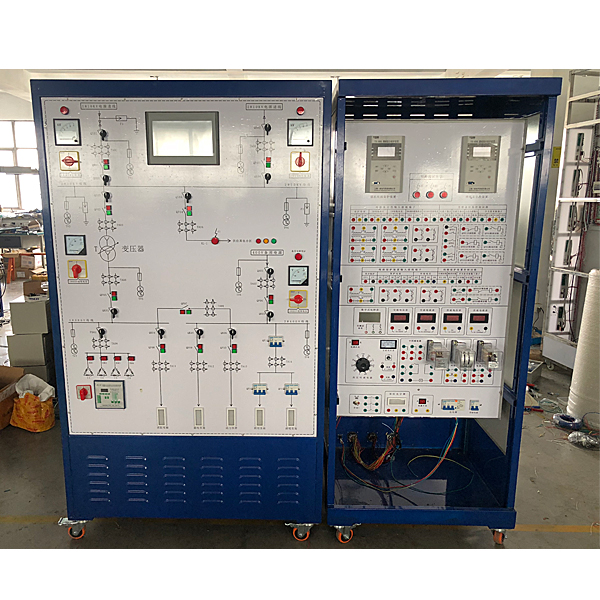

供配電技術實驗裝置,高功能電子技能及自動化技術綜合實驗與考核裝置

一、設備基礎簡介：
要求裝置有機地融合了電工、電子、電力拖動、plc、變頻器等實驗內容，配備裝備裝備裝備多塊可自由集合的實驗箱式掛式模型塊件，完成了教學資源共享，一機多用；創造性地把教學管理、教學圖紙文檔實驗指導書及實驗指導書、教案、實驗、認證、考核融于一體，大大節省實驗用房、減少管理人員，經濟效益顯著，其是高等院校、中專、技術、職業學校及各類培訓鑒定機構新建、改建實驗室的理想實驗設備。
二、功能特別點
1、安全功能高：實驗屏上380V交流ACACAC輸出處設定有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流（A）（A）（A）超過設定值，系統即警報并切斷總電源，保證設備安全。配備裝備裝備裝備漏電保護裝置，經過啟動停止按鈕控制實驗臺作業電源。
2、測量儀表精確度高，應用數字化，符合現代測量發展方向。
3、綜合性強：使電工、電子、電力拖動、plc、變頻調動速度多門學科有機集合在一個實驗臺上，能按工廠現場實操規程實行小型工程設計實驗。
4、實驗的深度和廣度按照需要可作靈活的調動，裝置應用箱式掛式模型塊件式構造，更換便捷，并可自由集合，適用不一樣的實驗要求，添加部位件即可拓展功能或研發新的實驗項目。
5、實驗臺構造合理、功能優越、配套完整，按照弱電和強電配備裝備裝備不一樣的實驗連接線及相應的插頭座，使用安全、可靠。
三、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度（℃）（℃）（℃）：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、重量（kg）（kg）：220Kg
5、外觀尺寸：1600mm×700mm×1500mm
四、配備裝備裝備及功能
電工實驗臺主要應用實驗屏、實驗箱式掛式模型塊件、實驗桌等到含有概括。
（一）實驗屏
  實驗屏為鋼制雙層亞光密紋噴塑構造，鋁塑實操實操操作面板，為實驗箱式掛式模型塊件提供交流ACACAC電源、直線DC穩壓電源、恒流源、函數信號發生器（含有概括頻率計）、測量試驗儀表及實驗器件等，具體功能如下：
1、控制及交流ACACAC電源部分
（1）提供三相固定380V交流ACACAC電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流（A）（A）（A）型電壓（V）（V）（V）型漏電開關開啟后由啟動和停止按鈕控制實驗臺作業電源。設定有警報和復位功能。
（2）提供一相0～250V/2A連續可調交流ACACAC電源一路（配備裝備裝備裝備一臺0.5KVA一相調壓器）。同時經整流環節可得一組0-240V連續可調直線DC電源，有表指示輸出電壓（V）（V）（V）值。
（3）提供～220V插頭座2只，為外部儀表器具提供作業電源。
（4）配備裝備裝備裝備實驗用250V/30W日光燈管及支撐架一套。
2、直線DC電源部分
（1）雙路恒流穩壓電源，二路輸出電壓（V）（V）（V）均為0-30V，內置式繼電器自動換檔。多圈電位器連續調動，使用便利。輸出最大電流（A）（A）（A）為1.5A，設定有預設式限流保護功能，輸出有0.5級數字電流（A）（A）（A）表、電壓（V）（V）（V）表指示，電壓（V）（V）（V）平穩度10-2，負載平穩度10-2，紋波電壓（V）（V）（V）5mv。
（2）低壓直線DC穩壓電源：+5V，+24V、±12V設定有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，配備裝備裝備有數字式直線DCmAmAmA毫安表指示輸出電流（A）（A）（A），設定有輸出開路、短路保護功能。
3、函數信號發生器：
3.1波動線：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。
3.2頻率界限：由0.1Hz到2MHz，分七個頻率檔級。
3.3正弦波失真度；10-30Hz<3%　30Hz-100KHz≤1%
3.4方波響應:前沿/后沿≤100nS（開路）
3.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
3.6直線DC偏置(開路)：±l0V
3.7輸出阻抗Z：ZO=50Ω±5Ω
3.8占空比：脈沖與鋸齒波上升、下降沿可連續改變，界限10%～90％。
3.9壓控振蕩(VCF)：加外加直線DC電壓（V）（V）（V）0±5V改變時，對應的頻率改變大于l00:1。
4、頻率計數器
5、真有效值交流ACACAC數字電壓（V）（V）（V）表
 交流ACACAC數字電壓（V）（V）（V）表1只，測量界限：0-500V，頻率界限：10Hz-20Hz。測量精確度為0.5級。
6、真有效值交流ACACAC數字電流（A）（A）（A）表
  交流ACACAC數字電流（A）（A）（A）表1只，測量界限：0-5A，頻率界限：10Hz-20Hz。測量精確度為0.5級。
7、直線DC數字顯露電壓（V）（V）（V）表一只，測量界限：0-300V。測量精確度為0.5級。
8、直線DC數字顯露mAmAmA毫安表一只，測量界限：0-2000mA。測量精確度為0.5級。
9、功率（W）（W）（W）、功率（W）（W）（W）因數表
能測量電子線路的功率（W）（W）（W）、功率（W）（W）（W）因數。功率（W）（W）（W）測量精確度為0.1級，功率（W）（W）（W）因數測量界限0.3-1.0，電壓（V）（V）（V）電流（A）（A）（A）測量界限為450V和5A。
10、虛擬多用表功能數值：
交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000
直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000
歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K
電流（A）（A）（A）表檔位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm
三極管測量孔
（二）實驗箱式掛式模型塊件
1、電子線路基礎實驗（一）
  完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實驗；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電子線路的研究、電壓（V）（V）（V）源與電流（A）（A）（A）源的等效變換、負載獲取最大功率（W）（W）（W）的條件、電阻的串、并聯等實驗。
2、電子線路基礎實驗（二）
 提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電子線路元件伏安特性的測繪、電容的充放電等實驗。
3、交流ACACAC電子線路實驗（一）
  提供電阻、電感、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光燈功率（W）（W）（W）因數提升實驗、RLC串聯交流ACACAC電子線路實驗、RLC并聯交流ACACAC電子線路實驗以及電感、電容元件在直線DC電子線路和交流ACACAC電子線路中的特性實驗。
4、電子線路基礎實驗（三）
  儀表測量界限拓展實驗（電流（A）（A）（A）表、電壓（V）（V）（V）表測量界限的拓展）。
5、電工綜合技能實驗（一）
  電流（A）（A）（A）表、電壓（V）（V）（V）表和歐姆表的設計。
6、電工綜合技能實驗（二）
  運算放大器的應用實驗、報警保護電子線路的設計及其應用實驗、互感器的應用實驗、整流濾波電子線路的設計及應用實驗、過流保護的設計及其應用實驗。
7、鐵芯變壓器、互感/電度表實驗
  鐵芯變壓器一只（50VA、36V/220V），原、副邊均設定有保險絲及電流（A）（A）（A）插頭座，便利測量試驗并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈L1、L2裝在滑動架上，可調動兩個線圈間的距離，并可將小線圈放到大線圈內，配備裝備裝備有大、小鐵棒各一根，燈泡負載九個只，電度表一只，規格為220V、3/6A，其電源線、負載線均已接在電度表接線架的接線柱上，實驗便利。
8、電子技術實驗（一）
  提供低壓交流ACACAC電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管、二極管、穩壓塊、電阻、單結晶體管、蜂鳴器等。實驗箱還配備裝備裝備有單管/負反饋兩極放大器、射極跟隨器、RC串聯選頻互聯網振蕩器、差動放大器及低頻OTL功率（W）（W）（W）放大器共五塊固定線路實驗板?？蓱?yīng)用固定線路或分立元件靈活集合實行實驗。
9、電子技術實驗（二）
  提供四位十進制譯碼顯露器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300KHz連續可調的計數脈沖源各一路），設定有一些高可靠圓腳含有概括電子線路插頭座（9P、14P、16P、28P、40P若干只）。實驗箱還配備裝備裝備有單管/負反饋兩級放大器、射極跟隨器、RC串聯選頻互聯網振蕩器、差動放大器及低頻OTL功率（W）（W）（W）放大器共五塊固定線路實驗板?？蓱?yīng)用固定線路或分立元件靈活集合實行實驗。
10、繼電接觸控制（一）
  熔斷器5只、按鈕1只、變壓器1只（380V/36+6.3）、變換開關1只、信號燈3只、整流電子線路1只、能耗限限限制動作作作電阻（510Ω/50W）3只、交流ACACAC接觸器1只、熱繼電器1只。
11、繼電接觸控制（二）
 交流ACACAC接觸器3只、通電延時時間繼電器1只、熱繼電器1只、控制按鈕3只。
12、繼電接觸控制（三）
  行程開關4只、倒順開關1只、熱繼電器1只。
13、PLC主機箱式掛式模型塊件
  配三菱FX1N-40mR主機，含有概括數字量I/O（24路數字量寫入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接寫入輸出口、開關等。隨機配備裝備裝備擬真教學系統及工控組態系統。
14、PLC實驗演示箱式掛式模型塊件
PLC實驗?zāi)Ｐ蛪K一：
1、音樂噴池模仿控制  2、答題器模仿控制  3、裝配流水線的模仿控制 4、十字路交通燈模仿控制  5、自動軋鋼機模仿控制 6、天塔之光/電視塔電波模仿控制
PLC實驗?zāi)Ｐ蛪K二：
1、自動送料裝車/傳送帶模仿控制  2、多種液體混合裝置/攪拌機模仿控制 3、自動售貨機模仿控制 4、水塔自動供水模仿控制  5、郵件分揀模仿控制
PLC實驗?zāi)Ｐ蛪K三：
1、基礎寫入/輸出實驗  2、四層電梯自動控制  3、中間繼電器
15、變頻器實驗箱式掛式模型塊件
  配備裝備裝備三菱FR-720變頻器，帶有RS485通訊連連連接口及BOP實操實操實操操作面板。
16、電機導軌及光碼盤測速系統
  含光碼盤測速系統（配備裝備裝備有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
17、三相鼠籠異步電機（380V Y/△）1臺
18、連接線一套
19、單片機、plc可編程設計與控制虛擬擬真系統（提供版權證書并現場演示，演示不能適用視為無效投標）：
本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。
1）繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。
2）PLC控制：實驗同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。
3）單片機控制：實驗同繼電器控制，多加單片機控制功能，在連線完成后，經過C編碼按鈕進入編程界面，寫入正確的C語言代碼，提供并上交檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。
20、維修電工電子電機與職業資格培訓考評擬真系統（提供版權證書并現場演示，演示不能適用視為無效投標）：
本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。
21、虛擬頻譜儀、邏輯解析儀、示波器、三用表擬真系統（提供版權證書并現場演示，演示不能適用視為無效投標）：
本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。
★提供一個教師教學設計系統共享賬號，用來教師拓展（提供現場演示，演示不能適用視為無效投標）：
1）含有了工業自動化自主搭建、PLC編程、PLC控制系統調動測量試驗等諸多機電專業技術、電氣自動化技術實驗的“三維（3D）（3D）（3D）虛擬擬真就地就地就地實時交互式教學系統”。
2）系統支持在虛擬場景中，完成對各種虛擬設備的含有概括，以及虛擬調動測量試驗。虛擬含有概括主要經過端口映射實操：把模型中可控制的部分與一個特定的端口號關聯起來。
3）無需編程，面向三維（3D）（3D）（3D）圖形，經過鼠標拖拽三維（3D）（3D）（3D）元件，簡便快捷地部署工業應用場景并測量試驗運行。
4）組建完整的虛擬工業自動化系統，經過一個外部連連連接口，被控對象被各種外部技術控制。例如：PLC、機器人、單片機、工業現場總線、Labview虛擬儀表器具等。不限規格、不限品牌。
5）可經過現實中的PLC控制系統中的3D模型，實行虛實集合。
6）信號收集支持端口拓展，最高可拓展到512寫入，512輸出。
7）系統支持VR眼鏡，允許用戶導入3D模型，必須支持igs、step、stp、OBJ、STL格式文件。
8）提供3D模型制作工量具，用戶可以自制復雜3D擬真模型。
9）系統設定有物理特性效果，如當工件碰到擋塊、障礙，會按照物理特性相應的動作。
10）系統內置一款知名工業虛擬系統PLC，如三菱或西門子品牌，便利在無實物PLC時擬真實驗。同一個PLC程序，可經過實際PLC完成虛實集合擬真，也可以經過虛擬PLC完成全虛擬擬真。
11）3D模型可以云端更新。本系統可以經過遠程服務器更新本地的3D模型。
12）該系統設定有實操數值收集與解析功能。基于系統的自動考評系統，先由教師出題，自動生成判分規則。學生在考核中，系統將就地就地就地實時記錄學生的實操過程、執行成果、異常事件，并按照考試評定分?jǐn)?shù)規則計算考核評定分?jǐn)?shù)。減輕教師批改作業量，提升教學重量（kg）?？捎脕碚n后測量試驗、實驗預習、課程考核，以及職業技術水平考試。
13）支持Python腳本語言編程控制虛擬設備，可用來快速功能檢驗。
14）虛擬擬真實驗項目：
1.電機順序啟動控制
2.電機星三角啟動控制
3.數碼顯露控制
4.音樂噴泉控制
5.裝配流水線控制
6.十字路口交通燈控制
7.水塔水位控制
8.天塔之光控制
9.自動配料裝車系統控制
10.四節傳送帶控制
11.多種液體混合裝置控制
12.自控軋鋼機控制
13.郵件分揀機控制
14.機械手控制
15.四層電梯控制
16.自動洗衣機控制
17.電鍍生產線控制
18.直線DC電機控制
19.溫度（℃）（℃）（℃）PID控制
20.模仿量變頻開環調動速度控制
21.模仿量變頻閉環調動速度控制
22.傳輸線阻擋控制
23.流水線并線控制
24.伺服控制
25.直角機器人裝配控制
26.行架機器人碼垛
27.立體倉庫
28.立體車庫
29.桁架機械手機床上下料
30.液位控制
31.工業項目研發流程實驗
32.工控設計選型實驗
33.PLC場景布置實驗
34.數值映射設定實驗
35.電氣圖布置實驗
36.HMI研發與調動測量試驗實驗
37.立庫程序編程與調動測量試驗實驗
38.托盤自動堆解單元控制實驗
39.供料單元控制實驗
40.機電加工模仿單元實驗
41.加蓋單元控制實驗
42.機器人搬運控制實驗
43.穿銷單元控制實驗
44.伸縮換向單元控制實驗
45.噴涂烘干單元控制實驗
46.檢驗測量試驗單元控制實驗
47.機器人分檢單元控制實驗
48.物流單元控制實驗
49.PLC組網實驗
50.系統整體運行調動測量試驗實驗
（三）實驗桌
  實驗桌為鋁木構造。實驗桌下方設定有元件儲物儲物儲物儲物柜，可以放置實驗箱式掛式模型塊件，還設定有四個帶剎車的輪子，便利位移和固定。
（四）機械實驗安全教育虛擬擬真系統（提供版權證書并現場演示，演示不能適用視為無效投標）：
本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實驗內容含有概括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全寫入、安全控制、安全輸出、其他）、生產廠家、設備表單（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。裝配位置有藍色閃爍框體構造提醒，實驗流程：選用安全護欄并裝配、選用安全連鎖開關（或選用安全光幕、安全墊、安全激光掃描儀）并裝配、選用安全控制器并裝配至電氣控制箱式模型塊式模型塊式模型塊、選用安全繼電器并裝配至電氣控制箱式模型塊式模型塊式模型塊、點擊電氣控制箱式模型塊式模型塊式模型塊上的啟動按鈕。若進入危險區域時，系統將提醒報警音，而而而且機械對象停止作業，選用電氣控制箱式模型塊式模型塊式模型塊上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的裝配，正確裝配安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選用，最終10項考核點選好后，提供并上交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、系統須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本系統的VR裝配包便運用戶拓展為VR實驗，VR設備及系統裝配調動測量試驗不需提供。
三、實驗項目
（一）電工基礎技能實驗
1．本電工儀表的使用與測量誤差的計算
2．減小儀表測量誤差的方法
3．歐姆定律
4．電阻的串、并、混聯電子線路
5．電阻分壓器電子線路
6．電容的串、并、混聯電子線路
7．電容的充放電電子線路
8．伏安法測電阻
9．節點電壓（V）（V）（V）法
10．線路電壓（V）（V）（V）法
11．支路電流（A）（A）（A）法
12．電阻與溫度（℃）（℃）（℃）的關系：用伏安法測出燈絲在不一樣電壓（V）（V）（V）下的阻值
13．電壓（V）（V）（V）表測量界限的拓展
14．電流（A）（A）（A）表測量界限的拓展
15．已知和未知電子線路元件的伏安特性
16．直線DC電阻電子線路故障的查驗
17．電子線路中電位的測量
18．基爾霍夫電壓（V）（V）（V）定律
19．基爾霍夫電流（A）（A）（A）定律
20．電壓（V）（V）（V）源外特性的測量
21．疊加原理
22．電壓（V）（V）（V）源與電流（A）（A）（A）源的等效變換
23．負載獲取最大功率（W）（W）（W）的條件
24．戴維南定理
25．諾頓定理
26．互易定理
27．二端口互聯網
28．雙聯開關兩地控制
29．RLC串聯交流ACACAC電子線路
30．RLC并聯交流ACACAC電子線路
31．RLC串聯諧振電子線路
32．電感、電容元件在直線DC電子線路和交流ACACAC電子線路中的特性
33．正弦穩態下RL、RC串聯電子線路
34．日光燈電子線路的連接
35．提升功率（W）（W）（W）因數的方法
36．電磁感應情況
37．互感耦合電子線路
38．互感線圈同名端的判別
39．一階電子線路過渡過程的研究
40．二階電子線路過渡過程的研究
41．一相變壓器
42．變壓器功能數值測量及繞組極性判別
43．交流ACACAC電子線路功能數值的測量
44．三相負載的星形聯接
45．三相負載的三角形聯接
46．三相交流ACACAC電子線路功率（W）（W）（W）的測量
47．功率（W）（W）（W）因數及相序的測量
48．一相電度表的裝配及使用
49．三相鼠籠式異步電機的使用
50．三相異步電機點動控制
51．三相異步電機自鎖控制
52．三相異步電機既可點動又自鎖控制
53．接觸器聯鎖正反轉控制
54．按鈕聯鎖正反轉控制
55．接觸器和按鈕雙重聯鎖正反轉控制、模仿電子線路基礎技能實驗
56．晶體二極管的判別與檢驗測量試驗
57．PN結的單向?qū)щ娞匦?br /> 58．晶體三極管的判別與檢驗測量試驗
59．單結晶體管特性
60．晶體管共射極單管放大器
61．場效應管放大電子線路
62．負反饋放大電子線路
63．差動放大電子線路
64．射極跟隨器
65．場效應管共源極放大電子線路
66．共集電極放大器
67．共基極放大器
68．兩級阻容耦合放大器
69．運算放大器的基礎接法
70．含有概括運放同相比例放大器
71．含有概括運放反相比例放大器
72．含有概括運放加法電子線路
73．含有概括運放減法電子線路
74．含有概括運放積分電子線路
75．含有概括運放微分電子線路
76．電壓（V）（V）（V）跟隨器
77．電壓（V）（V）（V）比較器
78．RC橋式正弦波振蕩器
79．方波發生器
80．三角波、發生器
81．文氏電橋正弦波發生器
82．鋸齒波發生器
83．過零比較器
84．比較器
85．窗口比較器電子線路實驗
86．含有概括運放的調零電子線路
87．電源極性錯接的保護電子線路
88．寫入端限幅保護電子線路
89．輸出端限幅保護電子線路
90．OTL功率（W）（W）（W）放大器
91．RC正弦波振蕩器及選頻放大器
92．晶閘管可控整流電子線路
93．一相半波整流、濾波電子線路
94．一相全波整流、濾波電子線路
95．一相橋式整流、濾波電子線路
96．穩壓管穩壓電子線路及其穩壓原理
97．三端含有概括固定穩壓電源
98．正電源輸出可調含有概括穩壓電源
99．串聯型晶體管穩壓電源電子線路
數字電子線路基礎技能實驗
100．晶體管二極管開關特性
101．晶體管三極管開關特性
102．二極管限幅器
103．三極管限幅器
104．二極管鉗位器
105．TTL含有概括邏輯門
106．含有概括與門邏輯功能測量試驗
107．含有概括非門電子線路邏輯功能測量試驗
108．含有概括或門電子線路邏輯功能測量試驗
109．含有概括與非門邏輯功能測量試驗
110．CMOS門電子線路的測量試驗
111．TTL電子線路和CMOS電子線路的輸出特性測量試驗
112．含有概括邏輯電子線路的連接與驅動
113．集合邏輯電子線路
114．半加器
115．全加器
116．譯碼器
117．譯碼器邏輯功能測量試驗
118．?dāng)?shù)值選用器邏輯功能測量試驗
119．四選一數值選用器
120．八選一數值選用器
121．含有概括觸發器邏輯功能測量試驗
122．基礎RS觸發器
123．JK觸發器
124．D觸發器
125．CMOS觸發器
126．計數、譯碼和顯露
127．計數器及其應用
128．十進制可逆計數器的邏輯功能測量試驗
129．二進制加法計數器
130．十進制加法計數器
131．測量試驗移位寄存器的邏輯功能
132．移位寄存器及其應用
133．脈沖分配器及其應用
134．555時基電子線路
135．單穩態觸發器
136．多諧振蕩器
137．施密特觸發器
138．D/A變換器
139．A/D變換器
電工綜合技能實驗
140．運算放大器的設計及其應用
141．受控源的設計
142．電流（A）（A）（A）表、電壓（V）（V）（V）表和歐姆表的設計
143．整流濾波電子線路的設計及應用
144．報警保護電子線路的設計及其應用
145．過流保護的設計及其應用
電力拖動技能實驗
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．設定有自鎖的正轉控制線路
4．設定有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗限限限制動作作作控制線路
17．全波整流能耗限限限制動作作作控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．一相運行反接限限限制動作作作控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電子線路聯鎖控制線路
24．主電子線路聯鎖控制線路
PLC與變頻綜合實驗
（1）PLC基礎技能實驗
1.PLC認識實驗（軟硬件構造、系統含有概括、基礎指令練習、接線、編程下載等）
2.經經經典型電機控制實操實驗（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC擬真實驗
（2）PLC模仿控制應用實驗
1）與、或、非邏輯功能測量試驗
2）跳轉、分支功能實驗
3）數值處置整理功能實驗
4）微分、位實操測量試驗
5）定時器、計數器功能測量試驗
6）移位寄存器測量試驗
7）音樂噴池模仿控制實驗
8）答題器模仿控制實驗
9）裝配流水線的模仿控制實驗
10）十字路交通燈模仿控制實驗
11）自動軋鋼機模仿控制實驗
12）天塔之光/電視塔電波模仿控制實驗
13）自動送料裝車/傳送帶模仿控制實驗
14）多種液體混合裝置/攪拌機模仿控制實驗
15）自動售貨機模仿控制實驗
16）水塔自動供水模仿控制實驗
17）郵件分揀模仿控制實驗
18）四層電梯自動控制實驗
19）中間繼電器實驗
（3）PLC高級技能實驗（設計、裝配、調動測量試驗及檢修）
1.PLC控制的三相異步電機正反轉控制
2.PLC控制的三相異步電機Y/△啟動控制
3.PLC控制的三相異步電機降壓啟動控制
4.PLC控制的三相異步電機能耗限限限制動作作作控制
（5）基于變頻器的電機拖動與控制實驗
1．變頻器功能功能數值設定與實操
2．變頻器報警與保護功能
3．多段速度選用變頻調動速度
4．外部端子點動控制
5．控制電機正反轉動作控制
6．控制電機運行時間實操
7．瞬間停電變頻器功能數值設定
8．外部電壓（V）（V）（V）變頻調動速度
9．三相異步電機的變頻開環調動速度
（6）PLC、變頻器的電機拖動與控制實驗
1. 基于PLC通信方法的多段速選用變頻調動速度
2. 基于PLC通信方法的變頻器閉環調動速度
3. 基于PLC通信方法的變頻器開環調動速度
