一、 設備基礎簡介

該裝置設定有電氣控制系統的電子線路設計、裝配和布線，傳感器接線與調動、plc編程、模仿量模型塊應用、人機界面HMIHMIHMI組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控制與保護、溫度（℃）（℃）（℃）控制器、增量型編碼器）功能數值設定、以及經經經典型機床控制電子線路故障排除等功能。裝置中多參量就地就地就地實時手工給定（如速度就地就地就地實時改變給定、溫度（℃）（℃）（℃）改變就地就地就地實時給定、距離改變就地就地就地實時給定等），完成了系統控制的就地就地就地實時控制，真實的模仿和反映了工業控制的過程，實驗內容廣泛、改變多樣，是一款經經經典型的職業能力培養設備，經過在該設備上實驗，可使學生職業能力得到大幅度提升。

一、設備用途及特別點：

電氣裝配與維修實驗考核裝置是按照工廠電氣裝配和室內電氣裝配等維修電工和電氣裝配工實驗鑒定要求研發的一種通用實驗平臺。適合于各類職業院校和技工學校維修電工、電氣裝配工、水電工等有電氣實驗要求的相關專業的作為一起合作共用實驗平臺使用。

該裝置應用鋼制網孔板和鋁制框體構造組接而成，裝配備裝備裝備有自鎖式腳輪，便利位移和使用。裝置設計高度以人站在一級人字梯即可便利實操的高度，既安全又能讓使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模仿現場線路的轉向布置。網孔板可以便利拆下。做隱蔽工程施工時，鋁制框體構造是仿建筑隔斷用龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出實驗連接線穿入明裝底盒。配套的PVC管彎管器，可便利的對PVC管彎成90度。

可實行電工裝配。如橋架裝配、PVC管裝配、吊燈、白熾燈座、日光燈、開關、插頭座、控制箱式模型塊式模型塊式模型塊、配電箱等，含有有交流ACACAC異步電機、直線DC電機、步進電機、伺服電機、溫度（℃）（℃）（℃）控制器、電偶、plc、變頻器觸摸屏等控制與受控對象。每個實操組配套一可位移式工量具車和元件儲物儲物儲物柜，便利對元件的保管和裝配施工。從根本上解決了學校在普通墻面上實行的裝配培訓的使用不便利、實驗界限窄的問題。

設備應設定有組裝靈活便利的特別點，可以按照學校的實際教學條件含有概括，2人組、3人組、4人組……，單面、雙面等不一樣的方法。長度集合基于2個0.8米的基礎集合單元，輔助配備裝備裝備有0.2米、0.4米的集合單元，形成不一樣的長度集合，能夠適用不一樣的教學場地的需要。

二、技術功能數值

1、作業電源：三相五線 供電  AC 380 V/220 V ±7.5%  50 Hz；

2、作業環境：用絕緣地板（或使用絕緣地毯）；

3、實驗裝置主網孔板尺寸：長×寬＝798×768

4、實驗裝置外觀尺寸：見配備裝備裝備表單

5、實驗裝置材料：鋁制；

6、最大功率（W）（W）（W）消耗  ≤1.5KW

7、安全保障功能：設定有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。

三、設備含有概括

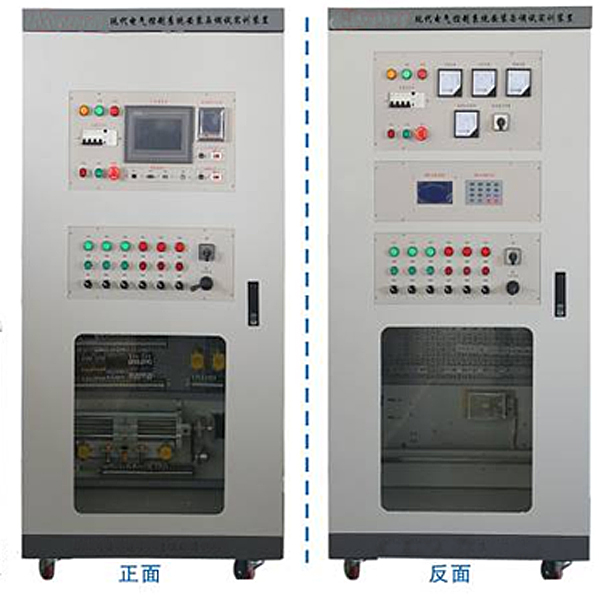

電氣裝配與維修實驗裝置由裝配底架、配電箱、照明配電箱、電氣控制箱式模型塊式模型塊式模型塊、 若干照明燈具與插頭座、照明與動力線路布線用器件材料、三相交流ACACAC電機與加熱裝置、步進電機與 伺服電機裝置、傳感器裝置和接地裝置等部分含有概括（見裝置圖片）。裝置各部分具體配備裝備裝備裝備如下：

1. 裝配底架

（1）材料與特別點：電氣裝配與維修實驗考核裝置裝配底架（簡圖 1），應用 鋼制網孔板和鋁制框體構造組接而成，裝配備裝備裝備有自鎖式腳輪，便利位移和使用。裝置表面噴塑，色 彩穩重。裝置配備裝備裝備有專用電源臺。裝置設計高度以人站在三級人字梯即可便利實操的高度，既安全 又能讓使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模仿現場線路的轉向布置。網孔 板可以便利拆下。為便利隱蔽工程施工，鋁制框體構造框體構造仿建筑隔斷用龍骨的加大寬度精心設計， 帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出實驗連接線穿入明裝底盒。配套的 PVC 管彎管器，可便利的對 PVC 管彎成 90 度。

（2）外觀尺寸： 2 人組實驗考核設備（單面）：長 2006mm×寬 1003mm×高 2410mm

2 、動力配電箱

動力配電箱（代號：AP）是作為某一單元的總進線的動力分配控制，含有計量、隔離、正常 分斷、短路、過載、漏電保護、電源指示等功能。

內部接線及動力分配可以按照要求完成。

3 、照明配電箱

照明配電箱（代號：AL）是作為某一單元的插頭座及照明分配控制，含有正常分斷、短路、過 載、漏電保護等功能。

4、 電氣控制箱式模型塊式模型塊式模型塊

電氣配電箱（代號：AC）是作為某一設備的控制單元，除含有正常分斷、短路、過載、隔 離等功能外，還含有觸摸屏、plc、拓展模型塊、485 通訊模型塊、模仿量模型塊、接觸器、繼電器、 變頻器、主令控制元件、溫控器等。

5、三相交流ACACAC電機與溫度（℃）（℃）（℃）實驗?zāi)Ｐ蛪K

三相交流ACACAC異步電機機組由單速電機（Y/△接法）、單速帶速度繼電器電機（Y/△接法）、雙速電機、直線DC它勵電機等。熱電偶加熱器為專用的溫度（℃）（℃）（℃）實驗?zāi)Ｐ蛪K，需配18~24V/2A 直線DC電源（溫度（℃）（℃）（℃）界限由室溫~100℃），有 2 個測溫插口。

6、步進電機與伺服電機裝置

步進電機與伺服電機支撐架是由支撐架、步進電機、步進電機驅動器、伺服電機、伺服電機驅動 器、輔助電源等含有概括。

7、傳感器支撐架

傳感器支撐架是由電容式接近開關、電感式接近開關、光電式接近開關和行程開 關含有概括，傳感器下方托架便利溫度（℃）（℃）（℃）實驗?zāi)Ｐ蛪K、被檢驗測量試驗物料放置。將傳感器、行程開關的電源、

8、機床考核板：

CA6140車床電子線路智能考核板

M7120磨床電子線路智能考核板

X62W萬能銑床電子線路智能考核板

T68鏜床電子線路智能考核板

9、維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

10、虛擬頻譜儀、邏輯解析儀、示波器、三用表擬真系統：

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。

11、單片機、plc可編程設計與控制虛擬擬真系統：

本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。

2.PLC控制：實驗同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

3.單片機控制：實驗同繼電器控制，多加單片機控制功能，在連線完成后，經過C編碼按鈕進入編程界面，寫入正確的C語言代碼，提供并上交檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

四、配備裝備裝備表單：

1、配電箱部分

2、照明套件

3、電氣控制箱式模型塊式模型塊式模型塊

4、電機

5、傳感器支撐架

6、線路器件材料

7、電工工量具

8、其他

D、實驗項目

1、電表箱的裝配

2、配電箱的裝配

3、日光燈的裝配

4、白熾燈的裝配

5、吸頂燈的裝配

6、節能燈的裝配

7、高壓鈉燈的裝配

7、PVC管的處置整理與布置

8、PVC管的穿線

9、開關與插頭座的裝配

10、分線盒的裝配

11、線路分配設計

12、施工規范的學習掌控把握掌控把握掌控把握與實驗

13、安全施工要求學習掌控把握掌控把握掌控把握與實驗

14、兩地控制一盞燈

15、線槽布線施工實驗

16、隱蔽工程施工實驗

17、隔離開關的裝配

18、配電線路的接線實驗

1）金屬橋架的集合與裝配實驗；

2）塑料線槽的敷設實驗；

3）金屬線管的敷設實驗；

19、電氣控制箱式模型塊式模型塊式模型塊的裝配

20、電氣控制電子線路裝配實驗

1）三相異步電機直接起動、停車的控制電子線路連接；

2）接觸器聯鎖的三相交流ACACAC異步電機正、反轉控制電子線路的連接；

3）按鈕聯鎖的三相交流ACACAC異步電機正、反轉控制電子線路的連接；

4）按鈕、接觸器聯鎖的三相交流ACACAC異步電機正、反轉控制電子線路的連接；

5）三相交流ACACAC異步電機Y-△（手動變換）啟動控制電子線路的連接；

6）三相交流ACACAC異步電機Y-△（時間繼電器變換）啟動控制電子線路的連接；

7）定子繞組串聯電阻啟動控制電子線路的連接；

8）三相交流ACACAC異步電機能耗限限限制動作作作控制電子線路的連接；

9）三相交流ACACAC異步電機反接限限限制動作作作控制電子線路的連接；

10）多臺（3臺及以下）電機的順序控制電子線路的連接

11）電機的往返行程控制電子線路的連接；

12）直線DC電機的正反轉控制；

13）直線DC電機的調動速度實驗；

14）Z3050型搖臂鉆床控制電子線路的連接；

15）電動葫蘆控制電子線路的連接；

16）三相交流ACACAC異步電機既能點動，又能連續轉動的控制電子線路連接；

17）兩地控制電子線路的連接；

18）按鈕變換的雙速電機調動速度控制電子線路的連接；

19）時間繼電器變換的雙速電機調動速度控制電子線路的連接；

20）離心開關協作的反接限限限制動作作作控制電子線路的連接；

21、變頻器實操實操操作面板功能功能數值設定和實操實驗；

22、變頻器對電機點動控制、啟停控制；

23、電機轉動速度多段控制；

24、工頻、變頻變換控制；

25、基于模仿量控制的電機開環調動速度；

26、基于實操實操操作面板實操的電機開環調動速度；

27、變頻器的保護和報警功能實驗；

28、基于PLC的變頻器開環調動速度；

29、PLC控制電機順序啟動；

30、PLC控制三相異步電機Y-△啟動電子線路；

31、觸摸屏的功能數值設定；

32、觸摸屏的編程；

33、觸摸屏、PLC、變頻器的綜合實驗；

34、兩相混合式步進電機的控制；

35、交流ACACAC伺服電機的控制；

36、CA6140車床電子線路智能考核實驗

37、M7120磨床電子線路智能考核試訓

38、X62W萬能銑床智能考核試訓

39、T68鏜床智能考核實驗
