工業網絡智能控制與維護實訓平臺，工業控制實訓裝置
時間：2025-12-06 18:00:13 點擊次數：
中人教儀廠
工業互聯網智能控制與維護實驗平臺
工業互聯網智能控制與維護系統、工業互聯網智能控制與維護實驗平臺可開設的實驗項目有：plc技術的應用、組態技術的應用、電機驅動技術的應用、傳感器技術應用、工業系統技術應用、總線通信技術應用、數字中臺技術應用、協同制造技術應用、邊緣計算技術應用、數字孿生技術應用、工業互聯網技術應用、物聯網技術應用、互聯網安全技術應用、數值云平臺技術的應用等。
一、 基礎簡介
工業互聯網智能控制與維護實驗平臺,工業自動化互聯網控制平臺以網孔架為基礎實驗單元，擬真企業真實環境，可開展 PLC 系統基礎 模型塊連接實驗。作業臺應用 A，B 雙面實驗方法，其中 A 作業面為西門子 S7-200SMART PLC 實驗區， 該實驗區由電源單元、PLC 單元、PLC 學習掌控把握箱單元、基礎實驗單元、拓展實驗區（伺服控制小車動作 實驗單元、步進電機單元和變頻器單元）構成。B 作業面為西門子 S7-1200PLC 實驗區，主要分為電源單元、PLC 單元、基礎實驗單元構成。
工業自動化互聯網控制平臺含有了：西門子 S7-1200 系列 PLC 的實驗；觸摸屏的實驗；觸摸屏與 PLC 通訊的實驗；該作業臺可選用不一樣的 PLC 學習掌控把握箱實行不一樣的實驗項目，如舞臺燈光實驗；十字 路口交通燈控制實驗；四節傳送帶控制的實驗；郵件分揀實驗；四層電梯實驗；步進電機實驗；水塔水位實驗； 自動配料實驗；運料小車實驗；伺服電機的控制實驗；變頻器的控制實驗；小車動作 控制實驗；編碼器控制實驗；PLC 與變頻器 PROFINET 總線通信等； 以及繼電器-交流ACAC接觸器系統的 電機正反轉，星-三角，兩臺電機的順序控制等實驗。氣動系統控制實驗等項目，實驗內容從易到難，方便松高效的學習掌控把握 PLC 知識。

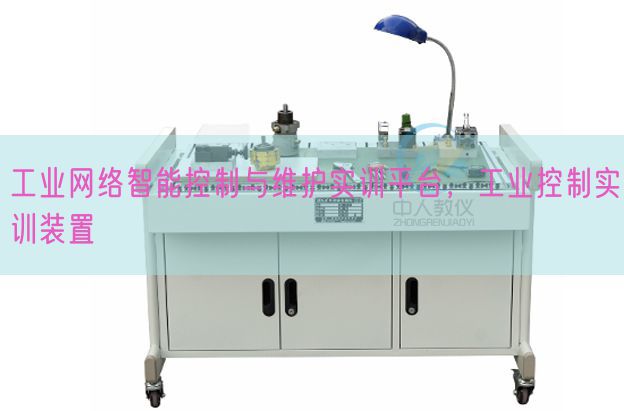

參考圖
二、技術功能數值
1、寫入電源：三相五線 AC 380V±10% 50HZ
2、寫入功率（W）： ≤1kw
3、作業環境：
1） 溫度（℃）： -10℃~+40℃
2） 相對濕度： ≤90%（+20℃)
3） 海拔高度： ≤4000m
4） 空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
三、實驗內容
西門子 S7-1200 PLC 的實驗
西門子 S7-200 Smart PLC 的實驗
觸摸屏的實驗
觸摸屏與 PLC 通訊的實驗
伺服電機的控制實驗
變頻器的控制實驗
小車動作控制實驗
編碼器控制實驗
PLC 與變頻器 PROFINET 總線通信
繼電器-交流ACAC接觸器系統的電機正反轉，星-三角啟動，兩臺電機的順序控制
四、功能特別點
1、作業臺
作業臺應用單作業面，可適用西門子 PLC 基礎實驗。兩種接線方法，一種即插即用型端子插接方法接線，使用靈活，可增強對 PLC 接線的認識；另一種為直接接線方法，該方法更加接近實際，
能更好的提升接線的動手能力。
2、A 面實驗區
實驗單元構成：網孔板實驗區主要采用電源單元、PLC 單元、PLC 學習掌控把握箱單元、基礎實驗單元、小
車動作單元、變頻器單元等構成。
（1） 電源單元
構成：三相四線漏電保護開關、380V 指示儀表、開關電源、即插即用端子、雙層端子、保險絲端子，導軌；
功能：提供交流ACAC 380V、220V、直線DC 24V 的電壓（V）供電，適用整機的需求。
（2）PLC 單元
構成： 昆侖通態 TPC7032Kt 觸摸屏，西門子 S7-200 SMART PLC，線槽
功能：本單元為整機邏輯控制單元，可完成觸摸屏編程組態的實驗、PLC 編程的實驗、觸摸屏與 PLC 之間的通訊實驗、PLC 之間的通訊等內容。
（3）PLC 學習掌控把握箱單元
構成：接線端子、PLC 實驗?zāi)Ｐ蛪K；
功能：該單元為 PLC 學習掌控把握擬真區，可經過即插即用端子與 PLC 端實行連接，完成各類實驗，方 便快捷。經過選用不一樣的實驗箱可適用電機控制、步進電機、鐵塔之光、郵件分揀機、自控成型機、自動軋鋼機等十多個實驗。
（4）基礎實驗區單元
構成：繼電器、交流ACAC接觸器、熱繼電器、導軌、線槽、雙層端子；
功能：該單元可以完成三相電機正反轉控制實驗，將實驗?zāi)Ｐ蛪K所實驗的個別功能實行實體化，與實驗?zāi)Ｐ蛪K形成對比，更有利于學生的學習掌控把握。
（5）拓展實驗區
構成：伺服系統、步進系統、變頻系統、小車動作模型塊、三相異步電機模型塊；
功能：該單元對實驗內容實行了更深層次的提升，以實物模型為實驗對象，學生經過在這個區域的實驗，使其理解及掌控把握工業上運用非常廣泛的動作控制技術與變頻控制技術。
3、B 面實驗區
實驗單元構成：網孔板實驗區主要采用電源單元、PLC 單元、PLC 學習掌控把握箱單元、基礎實驗單元、小
車動作單元、變頻器單元等構成。
（1） 電源單元
構成：三相四線漏電保護開關、380V 指示儀表、開關電源、即插即用端子、雙層端子、保險絲端子，導軌；
功能：提供交流ACAC 380V、220V、直線DC 24V 的電壓（V）供電，適用整機的需求。
（2）PLC 單元
構成：西門子 S7-1200 PLC，線槽
功能：本單元為整機邏輯控制單元，可完成觸摸屏編程組態的實驗、PLC 編程的實驗、觸摸屏
與 PLC 之間的通訊實驗、PLC 之間的通訊等內容。
（3）基礎實驗單元
構成：繼電器、交流ACAC接觸器、熱繼電器、按鈕指示燈、導軌、線槽、雙層端子；
功能：該單元可以完成三相電機正反轉控制實驗，將實驗?zāi)Ｐ蛪K所實驗的個別功能實行實體化
與實驗?zāi)Ｐ蛪K形成對比，更有利于學生的學習掌控把握。
五、工業互聯網智能控制與維護系統配備表單（單臺）
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1 |
電氣控制作業臺網孔 架 |
長×寬×高=800mm×800mm×1940mm |
1 臺 |
|
2 |
開關電源 |
YL-003 24V 6A |
2 套 |
|
3 |
漏電開關 |
DZ47LE-32 C16 3P+N |
2 只 |
|
4 |
電壓（V）指示儀表（380V） |
DW-81 |
2 只 |
|
5 |
三相異步電機 |
1214C DC/DC/DC+SM1223（8DI/8DO） +SM1232（2AO） |
2 只 |
|
6 |
觸摸屏 |
TPC7032Kt |
1 只 |
|
7 |
S7-1200 |
|
1 套 |
|
8 |
S7-200 Smat |
CPU ST40+ EM DR16 8DI/8DO； |
1 只 |
|
9 |
旋轉開關 L16A |
L16A |
4 只 |
|
10 |
急停開關 |
L16A |
4 只 |
|
11 |
按鈕開關 L16A |
綠色（復位） |
4 只 |
|
12 |
按鈕開關 L16A |
紅色（復位） |
4 只 |
|
13 |
指示燈 AD16 |
AD16-16C 黃色 |
4 只 |
|
14 |
指示燈 AD16 |
AD16-16C 綠色 |
4 只 |
|
15 |
指示燈 AD16 |
AD16-16C 紅色 |
4 只 |
|
16 |
交流ACAC接觸器 |
CJX2-0910 220V 電壓（V） |
6 只 |
|
17 |
中間繼電器 |
繼電器 AHN22324+繼電器座 AHNA21 24V 電壓（V） |
5 套 |
|
18 |
熱繼電器 |
JR36-20 4.5A-7.2A |
6 只 |
|
19 |
伺服系統 |
伺服電機（ECMA-C20604RS）
交流ACAC伺服驅動器（ASD-B2-0421-B） |
1 套 |
|
20 |
變頻器系統 |
變頻器 G120C 0.75kw（帶 PROFINET 通訊） |
1 套 |
|
21 |
步進驅動器 |
3M458 |
1 只 |
|
22 |
步進電機 |
與 3S57Q-04079 一致，步距角 1.8 °C ± 5%相電流（A） (A) 3.0保持扭矩 (Nm) 0.9阻尼扭矩 (Nm) 0.04 |
1 只 |
|
23 |
|
相電阻(Ω) 0.65±10%
相電感 (mH) 2.5±20%
電機慣量(kg.cm2) 0.26
電機長度 L(mm) 54
引線數量 4 |
|
|
26 |
接近傳感器 |
OBM-D07NK |
3 只 |
|
27 |
限位開關 |
VS10N051C2 |
2 只 |
|
28 |
小車動作機構 |
|
1 套 |
|
29 |
線槽 |
5035 |
10 米 |
|
30 |
導軌 |
寬 35mm 鋁材 |
5 米 |
|
31 |
螺絲螺帽 |
|
若干 |
|
32 |
電線 |
應用護套構造手槍式連接線（有效防止觸電 危險）；
實驗連接線應用多股無氧銅線，手感柔軟，外包絕 緣層，設定有柔軟、耐壓高、強度大、防硬化、 韌性好等優點；插頭應用實芯銅質件外套鈹輕銅彈片，接觸 優良； |
若干 |
|
33 |
配套圖紙文檔實驗指導書 |
實驗指導書、設備使用手冊、U 盤 |
1 套 |
|
34 |
PLC 編程線纜 |
與 PLC 配套 |
1 條 |
|
35 |
PLC 編程系統 |
與 PLC 配套 |
1 套 |
|
36 |
觸摸屏與計算機數值數值通信 線 |
與觸摸屏配套 |
1 條 |
|
37 |
觸摸屏與 PLC 通信線 |
與觸摸屏配套 |
1 條 |
|
38 |
工量具 |
配套工量具 |
1 套 |
|
|
線架 |
|
1 個 |
|
|
電腦推車 |
580*450*960mm |
1 臺 |
|
|
實驗?zāi)Ｐ蛪K |
可從以下模型塊中選配 4 個：電機控制、步進電機、鐵塔之光、郵件分揀 機、 自控成型機、 自動軋鋼機、多種液體混 合、全自動洗衣機、電鍍生產線控制、交通 燈自控與手控、水塔水位自動控制、 自動送 料裝車系統、四層電梯控制 |
1 套 |
工量具配備（單臺）
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1 |
工量具箱 |
|
1 |
|
2 |
萬用表 |
OW18A |
1 |
|
3 |
內六角扳手（組套） |
BS-C7 |
1 |
|
4 |
斜口鉗 |
6" |
1 |
|
5 |
尖嘴鉗 |
6" |
1 |
|
6 |
剝線鉗 |
鴻義 |
1 |
|
7 |
壓線鉗 |
HS-06WF |
1 |
常見問題：
1、如果我要購買工業網絡智能控制與維護實訓平臺，工業控制實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的工業網絡智能控制與維護實訓平臺，工業控制實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開工業網絡智能控制與維護實訓平臺，工業控制實訓裝置的發票，您需要提供開票資料。
3、你們的工業網絡智能控制與維護實訓平臺，工業控制實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
