電氣裝配實訓裝置，電氣安裝實訓設備 - 上海
時間：2025-06-30 23:40:52 點擊次數：
中人教儀廠

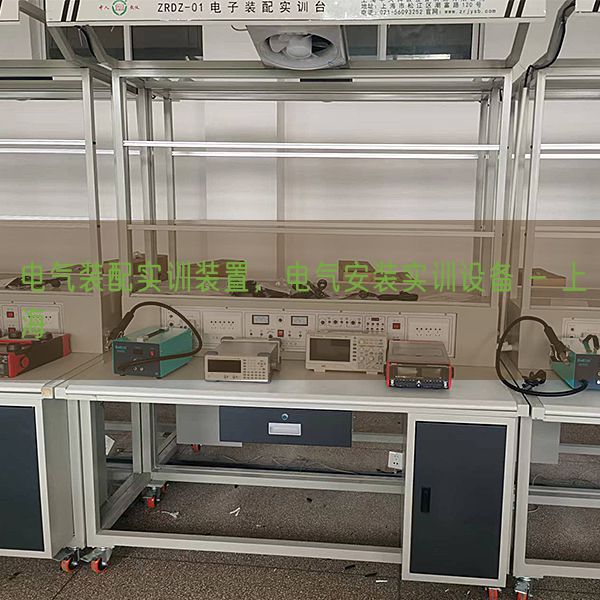

電氣裝配實驗裝置（單面雙組型）
電氣裝配實驗裝置由鐵板作制作的多功能裝配板（網孔板）實驗臺和電源裝置等構成。實驗時選用的各種元件、器件和部位件，可便利地裝配在網孔板上，便利靈活。
按照教學和實驗的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實驗，電氣裝配實驗裝置適用界限廣，可完成的教學內容和實驗項目多。使用完畢的元件、器件和部位件，從實驗臺上拆下，集中保管，損壞和丟失少。一個實驗場所，可以完成幾個專業的教學和實驗，經濟適用。對實驗場所不多、教學經費投入受限制的學校，型電氣裝配實驗裝置是一種理想的職業教育實驗設備。
一、電氣裝配實驗設備技術功能數值參考規格
1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實驗臺架的材料：鐵板、鋁制構造；
3. 電源：
1)寫入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流ACAC輸出：三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管：提供整流二極管1N5408四個，用來能耗限限制動作作電子回路。
5.可調直線DC輸出： 0～24V/2A連續可調2組（帶有指針電壓（V）、指針電流（A）表就地實時監控電源改變）；
6.各種規格的電阻
提供75Ω/75W功率（W）電阻三個，用來降壓?jiǎn)?dòng)電子回路。
提供10Ω/25W功率（W）電阻一個，用來能耗限限制動作作電子回路。
7. 連接口及儀表：指針式電壓（V）表 2 只，時刻監控電網電壓（V）改變；
8. 保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）≤30mA。
二、 電氣裝配實驗設備構造功能
電氣裝配實驗臺由實驗屏（內置電源）、實驗桌、實驗儲物儲物儲物柜三大部分構成。
1.以30mm×30mm成型方鋼作為設備主要框體結構材料；實驗屏、地盤應用焊接連接、關鍵部位應用三角筋用內六角螺釘加固連接，表面經高溫噴塑處置整理，美觀大方而且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁制型材及滑槽構成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；
2、實驗桌桌面應用25mm麻灰色高密度層壓板封邊特制，有效提升絕緣等級；實驗桌下部裝備有至少4個導向輪，便利實驗臺架位移；
3、實驗儲物儲物儲物柜應用標準構造和抽屜式，左側有3層抽屜，用來放置工量具以及實驗圖紙文檔實驗指導書；右側的雙拉門式設計，可同時放置兩塊通用掛板。實驗儲物儲物儲物柜的位置可按照需要靈活調節，外觀尺寸為：1300mm×600mm×510mm。
4、網孔板：應用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面裝配的元?dú)饧懈爬ǜ黝?lèi)低壓電氣、plc、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
三、參考實驗項目
1．電工布線工序技藝實驗
2．兩個開關控制一盞燈線路實訓
3．聲控開關控制白熾電子回路實訓
4．二地控制一盞燈電子回路實訓
5．三地控制一盞燈電子回路實訓
6．日光燈線路接線實訓
7．一相電度表直接裝配接線
8．一相電度表經電流（A）互感器裝配接線
9．室內照明電子回路裝配實訓
10．配電板裝配實訓
12．三相異步電機直接啟動控制
13．三相異步電機接觸器點動控制線路
14．三相異步電機接觸器自鎖控制線路
15．三相異步電機Y/△自動控制線路
16．接觸器聯鎖的正反轉控制線路
17．按鈕聯鎖的三相異步電機正反轉控制線路
18．雙重聯鎖的三相異步電機正反轉控制線路
19．三相異步電機多地控制
20．作業臺自動往返控制線路
21．三相異步電機串電阻降壓?jiǎn)?dòng)控制線路
22．三相異步電機能耗限限制動作作控制線路
23.按鈕變換的雙速電機控制電子回路連接實驗；
24.時間繼電器變換的雙速電機控制電子回路連接實驗；
四、 全室參考配備表（以16臺為例）
|
序號 |
名 稱 |
每臺數量 |
全室數量 |
單位 |
備 注 |
|
1 |
控制屏 |
1 |
16 |
套 |
|
|
2 |
實驗桌 |
1 |
16 |
張 |
|
|
3 |
儲物儲物儲物柜 |
1 |
16 |
|
|
|
4 |
學生凳 |
2 |
32 |
張 |
|
|
5 |
網孔板 |
2 |
32 |
塊 |
|
|
6 |
器件材料配備裝備 |
1 |
16 |
套 |
見表一 |
|
7 |
實驗連接線 |
|
1平方硬線 |
100 |
|
|
|
0.75平方軟線 |
100 |
|
8 |
三菱PLC（FX3U） |
1 |
16 |
個 |
三菱PLC（FX3U 48mR）、含開關源，編程線等 |
|
9 |
擬真系統 |
1 |
16 |
點 |
見附件 |
表一 、每套器件材料配備裝備配備表單
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1 |
電器元件 |
一相電度表 |
DD862-2 |
2 |
|
一相閘刀開關 |
HK8 |
2 |
|
平燈頭 |
6A/250V |
4 |
|
墻壁插頭座 |
|
2 |
|
電流（A）互感器 |
|
2 |
|
墻壁開關底座 |
|
4 |
|
漏電保護斷路器 |
DZ47LE-32 4P C16 |
2 |
|
5P保險盒+熔斷管 |
RT18 |
2 |
|
交流ACAC接觸器 |
CJX2-0910 |
8 |
|
輔助觸頭 |
F4-22 |
8 |
|
熱繼電器 |
R16B-20/3 |
2 |
|
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
2 |
|
時間繼電器座 |
PF-083A |
2 |
|
綜合支撐架 |
內置按鈕4只、指示燈4只、急停1只、變換開關1只，選用開關2只 |
2 |
|
行程開關 |
LX9-222 |
4 |
|
行程開關 |
LX9-111 |
4 |
|
日光燈管 |
Y210RR25/10W |
2 |
|
鎮流器 |
13W |
2 |
|
日光燈座 |
|
4 |
|
接線端子排 |
TB1512 |
4 |
|
G形導軌 |
|
2 |
|
走線槽 |
|
3米 |
|
螺絲 |
|
180 |
|
2 |
常用工量具 |
壓線鉗 |
|
1 |
|
UT33B+數字萬用表 |
|
1 |
|
螺絲刀 |
|
1 |
|
尖嘴鉗 |
|
1 |
|
剝線鉗 |
|
1 |
|
壓線鉗 |
|
1 |
|
3 |
電機 |
三相鼠籠異步電機 |
380V/Y/△180W，單速 |
1 |
|
三相鼠籠異步電機 |
380V/Y/△180W，單速，配離心開關 |
1 |
|
三相雙速異步電機 |
規格限定電壓（V）:三相 AC 380 ,180W |
1 |
|
4 |
說明書 |
|
1 |
常見問題：
1、如果我要購買電氣裝配實訓裝置，電氣安裝實訓設備 - 上海，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電氣裝配實訓裝置，電氣安裝實訓設備 - 上海是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電氣裝配實訓裝置，電氣安裝實訓設備 - 上海的發票，您需要提供開票資料。
3、你們的電氣裝配實訓裝置，電氣安裝實訓設備 - 上海都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
