PLC綜合實訓裝置，電氣控制與PLC技能實訓平臺
時間：2025-12-28 10:00:18 點擊次數：
中人教儀廠
一、設備描述
plc綜合實驗裝置、氣控制與PLC技能實驗平臺、配套有電腦和相關系統，該實驗裝置集西門子S7-1200PLC、編程系統及擬真實驗教學系統、基礎實驗項目和綜合實驗項目與自動工業控制行業中的電子回路或系統設計、調節測試、維護等緊密相關。經過實驗，學生可系統地學習掌控把握PLC程序設計與調節測試、相關自動控制系統中的電子回路設計與調節測試，并而且使它們有機地集合在一起，從而提升各門課程的綜合應用能力?！?br />
1. 電氣控制與PLC技能實驗裝置需要完成《電工技能實訓》、《PLC可編程控制器技術》、《電氣控制技術》、《電力拖動控制線路與技能實訓》、《電機及拖動基礎》等相關科目的實驗教學內容。
★2.實驗裝置需應用固定電源控制屏的臺式構造和活動網孔板構造，實訓與鑒定接近工業現場，外觀美觀、構造合理，牢固、耐用，實驗方法靈活，多加元件即可多加實驗項目，可拓展性強。

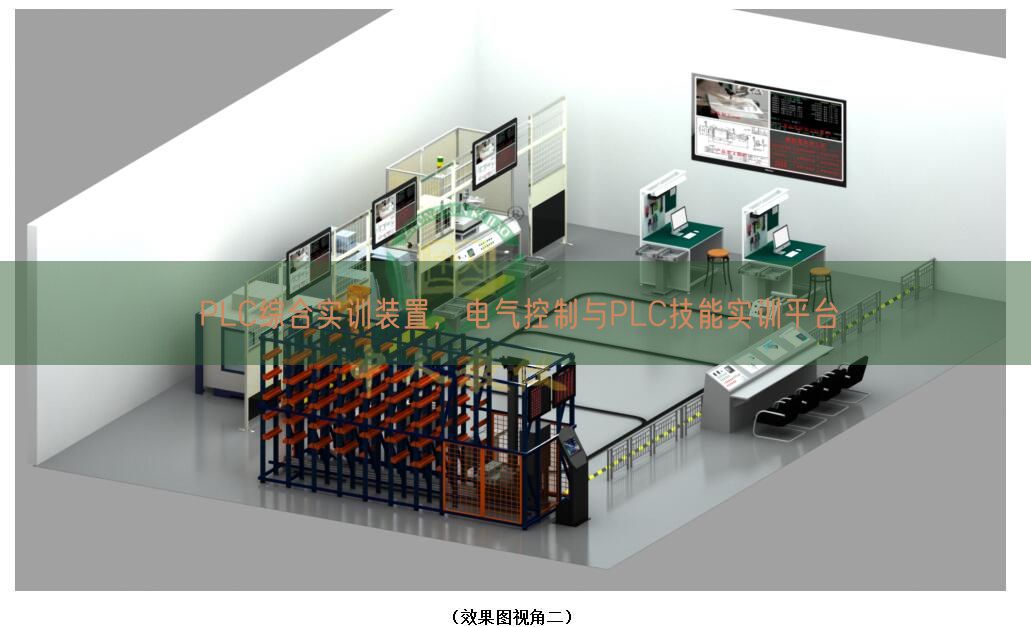

（實驗裝置單臺效果示例圖，具體生產時，顯露器加保護罩）
3.實驗裝置需要配套教學數字資源，提供正版輔助教學擬真系統，教師可以按照學生學習掌控把握現象選用相應的實訓。
二、技術功能需求
1.實驗裝置作業電源：三相五線制電源（交流ACAC380V），設備需帶有漏電保護措施，高壓電源380V/220V需應用安全隔離變壓器輸出，配備有熔斷絲保護功能。提供黃、綠、紅三只相燈（帶電壓（V）表）輸出指示。
2、溫度（℃）：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：≤1.0KVA
4、實驗裝置尺寸：長1600mm，寬800mm，高1400mm
三、實驗設備的配備要求
★1.實驗裝置電源控制屏：需應用鋼制雙層亞光密紋噴塑構造，彩色噴涂工序技藝，操作面板文字清晰，電氣符文號規范，設計合理。
2.實驗裝置功能數值
★2.1提供直線DC24V/5A的電源輸出，帶有輸出指示功能。
★2.2 提供三相380V交流ACAC電源及一相220V交流ACAC電源輸出（需應用安全隔離變壓器輸出）。
★2.3 實驗裝置需固定包括PLC主機，引出端子到操作面板，方便控制中間繼電器及低壓電器元件。
PLC主機功能數值不低于如下配備：125 KB 作業存儲器；24VDC電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板拓展板載 I/O；多達 3 個用來串行通信的通信模型塊；多達8個用來I/O 拓展的信號模型塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用來編程、HMI 和 PLC 間數值通信。（參考型號：西門子PLC-1215C等）
2.4實驗電機（鋁殼電機）
需提供三相鼠籠異步電機2臺，規格限定功率（W）100W，電壓（V）380V（Y/△接法），轉動速度1400r/min。
2.5需提供可位移網孔板2塊（供貨時裝配好元件）
網板尺寸為600mm×450mm×30mm，左右兩邊設定有2只鋁拉手。
2.6 提供實驗所需的低壓電器元件2套，裝配于網板上，主要元件為市場知名品牌（參考品牌：德力西等），詳見清單表單。
★2.7實驗桌
需應用鋼制雙層亞光密紋噴塑構造，應用雙工位，左右兩邊全部需放置一臺品牌電腦，留有機箱放置位置，帶有抽屜式鍵盤，電腦顯露屏須有防推到保護罩。桌面為防火燒、防水浸、耐磨損高密度板，設定有抽屜和元件儲物儲物儲物柜，構造堅固。尺寸：1600×800×780mm。
2.8實驗方凳：每套實驗裝置需提供2只鋼制方凳，座板為防火燒、防水浸、耐磨損高密度板。
2.9實驗實驗連接線及耗材
全室需配備裝備15卷0.75mm的軟實驗連接線（100米/卷）一批，還需提供1套護套構造實驗連接實驗連接線。
★2.10 位移式PLC主機實驗箱
該實驗箱需應用可位移式構造，PLC主機接線端子引出到操作面板，提供24V供電電源，及24V中間繼電器。用戶集合提供的網板和低壓電器元件，可自行擴張其他實驗電子回路。PLC主機同固定的PLC主機型號相同。
2.11全教室配備1臺教師用實驗裝置
教師用實驗裝置和學生用實驗裝置基礎配備相同。
2.12全教室配備1臺電源主控臺
電源主控臺需配套電源管理系統1套。電源管理系統設定有過溫、短路、過流、過壓、欠壓、失壓、功率（W）限定；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能清除故障后，才能上電成功。
（電源控制臺示例圖片）
2.13提供配套的教學數字資源(輔助教學擬真系統)
2.13.1 提供以下輔助教學擬真系統
輔助教學擬真系統需提供系統截圖，提供國家認可的合法來源證明文件，避免產權糾紛。
1.可編程控制器擬真實訓類系統
系統對重點、難點PLC控制電子回路展開擬真實驗。每個實驗項目需含有實驗目的、實驗器件、器件布置、I/O分配、T型圖、電子回路連接、通電運行等實訓模型塊。
PLC控制實驗內容含有：電機啟?？刂?，電機正反轉控制，電機循環正反轉，可逆運行反接限限制動作作，三速電機控制，星角降壓啟動控制，數碼管點亮控制，交通燈控制，恒壓供水系統控制，循環彩燈控制，停車場車位控制，小推車控制，簡易三層電梯控制，大小球傳送裝置控制，簡易機械手控制，音樂噴泉控制，運料小車控制，電鍍生產線控制，皮帶運輸線控制，工業洗衣機控制，雙面銑床控制等。
2.電作業業培訓教學類系統
需含有電工初步知識（電工基礎、電工儀表使用、實驗連接線安全連接、安全用電工量具、安全用電標識），觸電急救（觸電的方法、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基礎實操（含有概括低壓電器、電機與變電器、照明電子回路、電子技術）等模型塊。
3.電機與變壓器擬真教學類系統
需含有概括功率（W）電機、控制電機、信號電機和變壓器等實驗單元。每個實驗項目下設定有外觀構造、作業原理、拆卸裝配過程、故障檢驗測試、常見應用、考核評價等實驗任務。本系統需既可支持教師的課堂演示教學，也可支持學生實行課前預習，重點支持學生在課程課程理論課后實行的自主擬真實驗，并可在此基礎上完成技能考核。
4.電力拖動擬真教學類系統
內容需涵蓋三相異步單向轉動控制，三相異步機正反轉控制，三相異步機兩地控制，手動順序控制與測量，能耗限限制動作作控制與測量，Y/△啟動控制與測量，四限位行程控制與測量，自動順序控制與測量，單向轉動控制與測量，雙限位控制與測量，兩地控制與測量，三相五線供電系統，照明電子回路及一相電機控制，正反轉能耗限限制動作作與無功計量，雙速電機控制，Y/△啟動順序控制，三速電機控制，直線DC電機正反轉、調節速度與限限制動作作，直線DC電機反接限限制動作作控制，點動功能正反轉控制，多臺電機聯動控制，電機控制與功計量，順序啟動控制，車床，鉆床等。每個項目設定有實驗目的、實驗器件、實驗電子回路、電子回路原理、器件布置、元件查驗、通電運行、通電運行、故障排除等多種實訓任務。
5.PLC與變頻器擬真教學類系統
需含有概括可編程控制器和變頻器在內的中級（PLC作業原理控制、程序的執行過程、電機的起停控制、電機的正反轉控、電機循環正反轉控制、三速電機控制）、高級（星/角起動控制、電機正反轉能耗限限制動作作控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制）、技師（電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU實操、變頻器的EXT實操、變頻器的結合實操）、綜合（手持編程器的實操、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床）26個項目，每個項目又按照需要設定有：實驗目的、實驗器件、器件布置、I/O分配、T型圖、電子回路連接、通電運行等多種模型塊。
（四）裝置至少需要完成的實驗內容
★1.電機及電力拖動基礎（原理及認識教學）輔助教學擬真系統中需有對應內容。
(1)三相異步電機的構造、原理和基礎使用方法；
(2)三相鼠籠式的啟動方法；
(3)低壓電器分類與基礎構造；
(4)接觸器的構造、用途、原理；
(5)控制按鈕、變換開關、指示燈等主令電器的構造、用途、原理；
(6)繼電器的構造、用途、原理；
(7)熔斷器的分類、構造、用途、原理；
★2.電機的繼電器接觸控制線路輔助教學擬真系統中需有對應內容。
(1)三相異步電機的點動控制線路；
(2)三相異步電機的自鎖控制線路；
(3)三相異步電機的正反轉控制線路；
(4)三相異步電機的星-三角啟動控制線路；
★3.電機的PLC控制線路輔助教學擬真系統中需有對應內容。
(1)三相異步電機的PLC點動控制線路；
(2)三相異步電機的PLC自鎖控制線路；
(3)三相異步電機的PLC正反轉控制線路；
(4)三相異步電機的PLC星-三角啟動控制線路；
（五）實驗設備配備需求清單
|
序號 |
名稱 |
單臺數量 |
全室數量 |
單位 |
備注 |
|
1 |
PLC綜合實驗裝置 |
1 |
28+1 |
臺 |
需包括固定PLC主機，28臺學生用，1臺教師用。實驗桌（左右各放一個電腦主機位置）尺寸：1600×800×780mm。 |
|
2 |
方凳 |
1 |
58 |
張 |
|
|
3 |
電源總控臺 |
1 |
1 |
臺 |
|
|
4 |
教師座椅 |
1 |
1 |
把 |
五輪轉椅 |
|
5 |
數字化教學資源 |
1 |
58 |
點 |
|
|
6 |
實驗實驗連接線及耗材 |
1 |
1 |
批 |
提供15卷（100米/卷）0.75平方的軟實驗連接線 |
|
7 |
三相鼠籠異步電機 |
2 |
58 |
臺 |
380V（Y/△接法） |
|
8 |
實驗網板 |
2 |
58 |
張 |
裝好低壓電器元件 |
|
9 |
PLC主機實驗箱（可位移式） |
1 |
28+1 |
套 |
|
|
10 |
國設備牌臺式電腦 |
2 |
58 |
臺 |
臺式電腦配備不低于：23英寸顯露器，i5處置整理器，16G內部存儲 512G固態硬盤。 |
|
低壓電器元件表單清單： |
|
序號 |
名稱 |
每臺數量 |
全室數量 |
單位 |
備注 |
|
1 |
三相斷路器 |
2 |
58 |
只 |
|
|
2 |
交流ACAC接觸器 |
6 |
168 |
只 |
|
|
3 |
熱過載繼電器 |
2 |
58 |
只 |
|
|
4 |
通電延時時間繼電器 |
2 |
58 |
只 |
|
|
5 |
時間繼電器方座 |
2 |
58 |
只 |
|
|
6 |
熔斷器底座3P |
2 |
58 |
只 |
|
|
7 |
熔斷器底座2P |
2 |
58 |
只 |
|
|
8 |
接線端子排 |
2 |
58 |
只 |
|
|
9 |
按鈕開關盒（3位） |
2 |
58 |
只 |
|
|
10 |
din導軌 |
2 |
58 |
根 |
|
|
11 |
24V中間繼電器 |
6 |
168 |
只 |
|
|
12 |
安全護套實驗連接線 |
2 |
58 |
套 |
4號護套線+叉接 |
常見問題：
1、如果我要購買PLC綜合實訓裝置，電氣控制與PLC技能實訓平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的PLC綜合實訓裝置，電氣控制與PLC技能實訓平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開PLC綜合實訓裝置，電氣控制與PLC技能實訓平臺的發票，您需要提供開票資料。
3、你們的PLC綜合實訓裝置，電氣控制與PLC技能實訓平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文來自網絡，不代表本站立場，圖片為參考圖片，轉載請注明出處：PLC綜合實訓裝置，電氣控制與PLC技能實訓平臺
