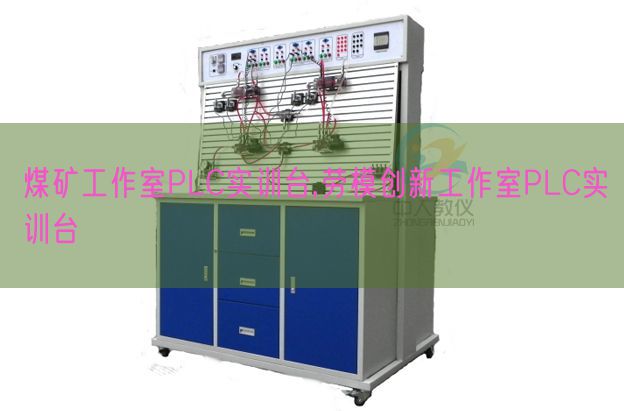

-X-01A 互聯網型plc可編程控制器綜合實驗裝置（PLC+變頻+電氣控制+觸摸屏)

（PLC 可定制 西門子全系列 三菱全系列 歐姆龍 AB等)

一、基礎簡介
互聯網型PLC可編程控制器綜合實驗裝置是按照《中華人民共和國教育行業標準——電工電子類實驗基地儀表器具設備配備裝備標準》，教育部"振興21世紀職業教育課程改革和教學資料及實訓指導書建造設計規劃"要求，按照職業教育的教學和實驗要求研發的設備。適合高職院校、職業學校的機電設備裝配與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調節速度技術》、《現場總線控制技術》課程的教學與技能實驗。
互聯網型PLC可編程控制器綜合實驗裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、裝置特別點
1、應用積木結合式構造，含開關量、模仿量、變頻調節速度、觸摸彩屏、總線通信模型塊等，配套組態監控系統、擬真實驗系統，完成擬真化、信息化、互聯網實驗教學，體現實驗教學的互聯網性和系統性。
2、項目實驗模型塊：運用目前經經典型的可編程控制器及總線技術完成對工業生產中模仿對象，實物模型中的邏輯、模仿、過程、動作等的控制實驗，完成學生認識、設計、裝配、調節測試、檢修等多種技能實驗。
3、基于現場總線的組態監控實驗教學：經過現場總線互聯網，將實驗裝置（從站）PLC和主站PLC實行1：N通信。從站的PLC運行控制對象的程序，運用工控互聯網集中監控的功能，主站PLC可以對隨意臺從站PLC實行就地實時監控，符合工業現場控制的要求。學生單單獨經過PLC完成對各種實驗對象的控制，并實行組態就地實時監控（1：1通信）。
4、擬真實驗教學：經過FLASH虛擬環境就地實時顯露PLC運行狀態，也可以完成PLC接線、錯誤查驗、編程實訓、程序語言編寫測量試驗等功能。
三、技術功能
1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz
2、作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量（KV）：＜0.5KVA
4、重 量：＜110Kg
5、外觀尺寸：約1680mm×700mm×1600mm
6、安全保護：設定有漏電壓（V）、漏電流（A）保護裝置，安全符合國家標準
四、實驗裝置的基礎配備及功能
實驗裝置由控制屏、實驗桌、主機實驗結合套件、實驗模型塊（含豐富的工業現場設備模仿實驗對象）、變頻器箱式掛式模塊件、觸摸屏箱式掛式模塊件、交直線DC電機、總線單元、通信模型塊、電機導軌、測速機構等構成。
（一）控制屏（鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板）
1、交流ACAC電源控制單元
三相四線380V交流ACAC電源經空氣開關后給裝置供電，電網電壓（V）表監控電網電壓（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時設定有漏電警報指示及警報復位。
提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。
2、直線DC電源、直線DC電壓（V）/電流（A）表、邏輯輸出及指示等
直線DC電壓（V）：0～10V可調輸出；直線DC電流（A）：4～20mA可調輸出；直線DC數字電壓（V）表/電流（A）表；電壓（V）表測量范圍0～200V、寫入阻抗為10MΩ、精確度0.5級；電流（A）表測量范圍0～200 mA、精確度0.5級；同時設定有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直線DC24V繼電器、信號變換座若干。
3、主機實驗結合套件
配備西門子S7-200 SMART SR40（寫入24點，輸出16點），模仿量模型塊（2路寫入/1路輸出），配套通信編程電纜。
4、實驗模型塊結合套件

（三）電機導軌、光碼盤測速系統及數字顯露轉動速度表
含有光碼盤測速系統（配備有光電編碼器）、數字顯露轉動速度表及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實驗功能數值經經典型，能良好適用實驗要求。在導軌操作面板上設定有五位數字顯露轉動速度表，顯露當前轉動速度；設定有電壓（V）反饋信號；同時設定有光電編碼信號輸出，含有概括A、B兩個通道；能夠完成各種速度開/閉環及定位實驗。
（四）三相鼠籠異步電機：交流ACAC380V/△
（五）實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板；左右設定有兩個大抽屜（帶鎖），用來放置工量具及圖紙文檔實驗指導書，電腦桌聯體設計，造型美觀大方。
五、實驗項目
（一）PLC基礎技能實驗
1.PLC認識實驗（軟硬件構造、系統構成、基礎指令練習、接線、編程下載等）
2.經經典型電機控制實操實驗（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC擬真實驗
（二）PLC模仿控制應用實驗
4.數碼顯露控制
5.搶答器控制（優先級、數值運算，設定有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（設定有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15全自動洗衣機控制（設定有聲效功能）
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.三層電梯控制
22.四層電梯控制（實物）
23.加工中心控制（實物）
（三）PLC實物控制實驗
24.直線動作位置識別、動作軌跡控制、定位控制
25.步進電機動作控制
26.直線DC電機控制
27.溫度（℃）PID控制
（四）PLC高級技能實驗（設計、裝配、調節測試及檢修）
28.C620車床的電氣控制線路
29.臥式車床電氣控制線路
30.機床兩地控制線路
31.M7130平面磨床的電氣控制線路
32.Z3040搖臂鉆床的電氣控制線路
33.液壓滑臺式自動攻螺紋機的電氣控制線路
34.運行小車的電氣控制線路
（五）PLC、變頻器、觸摸屏綜合應用技能實驗
35.變頻器功能功能數值設定與實操
36.變頻器報警與保護功能
37.外部端子點動控制
38.變頻器控制電機正反轉
39.多段速度選用變頻調節速度
40.變頻器無級調節速度
41.基于外部模仿量(電壓（V）/電流（A））控制方法的變頻調節速度
42.瞬時停電啟動控制
43.PID變頻調節速度控制
44.PLC控制變頻器外部端子的電機正反轉
45.PLC控制變頻器外部端子的電機運行時間控制
46.基于PLC數字量控制方法的多段速
47.基于PLC模仿量控制變頻開環調節速度
48.基于PLC通信方法的變頻器開環調節速度
49.基于PLC通信方法的速度閉環控制
50.基于PLC模仿量方法的變頻器閉環調節速度
51.變頻器恒壓供水系統的模仿
52.基于觸摸屏控制方法的基礎指令編程練習
53.基于觸摸屏控制方法的LED控制
54.基于觸摸屏控制方法的溫度（℃）PID控制
55.PLC、觸摸屏與變頻器通信控制
56.基于MCGS的現場總線互聯網通信技術
六、配備表單
