機床電氣控制線路排故實訓平臺，機床排故實訓臺
時間：2025-07-10 23:42:31 點擊次數：
中人教儀廠
一、設備基礎簡介
機床電氣控制線路排故實驗平臺適用《機床電氣控制技術》、《電氣控制技術》、《電力拖動技術》的教學需求。適用來教學實驗、實操考核、電工職業等級技能鑒定等。適用鏜床、萬能銑床、搖臂鉆床、平面磨床、普通車床的電氣控制線路故障解析與排故考核。
應用立式構造，可靈活開展單面雙面實驗。每種機床掛板尺寸一致，相互單單獨，可上下更換位置。每種機床配備單單獨故障箱，帶鎖，可實行隱藏式設故。可完成不少于15個故障點設故考核。能提供全方位真實的機床電氣故障排除的技能實訓，有效地提升學生對機床設備的維修技能。

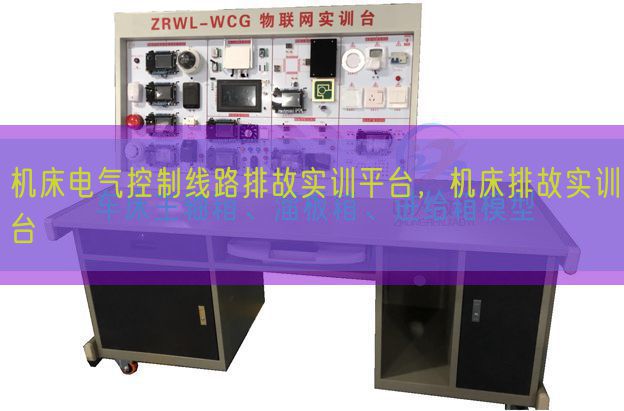

參考圖片
二、設備特別點
1.主體工序技藝：本裝置應用立式雙面構造，設定有占地面積小，直觀性強，外觀美觀等特別點。
2.直觀便捷：機床上每個器件，全部固定在表面，能直觀清晰地認識器件和查看器件動作。每種機床掛板尺寸一致，相互單單獨，可上下更換位置，同時實操考核。
3.設 故：每種機床配備單單獨故障箱，帶鎖，可實行隱藏式設故。
4.排 故：可應用世界技能大賽或者一類大賽排故方法，電氣原理圖上標記出故障的位置和類型。也可記錄故障號，由指導教師恢復故障。不建議運用跳線恢復故障。
三、技術功能
1.寫入電源：三相五線AC380V±10% 50Hz
2.裝置容量（KV）：≤1.5kVA
3.外觀尺寸：1000×1000×1800mm（長×寬×高）；機床掛板每塊尺寸約938×668mm（長×寬）
4.安全保障功能：設備設定有接地保護、短路、漏電保護功能。
四、基礎配備
1.實驗臺
平臺應用立式雙面構造，尺寸約1000mm×1000mm×1800mm（長×寬×高）。四塊機床掛板尺寸一致可互換位置，每塊尺寸約938×668mm（長×寬），應用卡扣式裝配，可快速拆卸更換。設備設定有接地保護、短路、漏電保護功能，安全性符合相關的國標標準。
2.電源屏
設備總電源配備一個4P漏電保護器，下面印有注意事項噴涂標識；配備燈型電壓（V）指示表，監測進線電源；配備有啟動、停止和急停按鈕控制設備電源的啟停，提供三相五線線電壓（V）380V和相電壓（V）AC220V電源，并配備有輸出電源指示燈監視；提供一體化工業標準直線DC信號0-10V和4-20ma，包括4位數字顯露表顯露，精確度0.01級，0.1mv的跳動改變，要求調動方法為數字編碼器粗微調雙模式調動。提供直線DC電源DC24V，電源帶有數字儀表指示，并配備有電源開關單單獨控制；配備一相內置五孔插頭座一個，為其他儀表器具工量具供電用。
3.X62W 萬能銑床電氣控制線路故障解析與排故
五、主要配備表單
|
序號 |
名稱 |
型號或規格 |
單位 |
數量 |
|
1． |
低壓斷路器 |
DZ108-20 |
塊 |
1 |
|
2． |
熔斷器 |
RT18-32-3P |
只 |
2 |
|
3． |
RT14-20 |
只 |
2 |
|
4． |
熔斷芯 |
RT18-32-3P-3A |
只 |
6 |
|
5． |
RT14-20/2A |
只 |
2 |
|
6． |
交流ACAC接觸器 |
CJX2-0910/AC220V |
只 |
6 |
|
7． |
輔助觸頭 |
F4-11 |
只 |
2 |
|
8． |
熱過載繼電器 |
JRS1D （0.63-1.0A） |
只 |
3 |
|
9． |
控制變壓器 |
BK150（380V/220V/12V） |
只 |
1 |
|
10． |
電磁閥 |
AC380V |
只 |
1 |
|
11． |
凸輪開關 |
LW42A2 |
只 |
2 |
|
12． |
十字開關 |
4常開4常閉，16個開關觸點 |
只 |
1 |
|
13． |
琺瑯電阻 |
330Ω |
只 |
2 |
|
14． |
行程開關 |
一開一閉 |
個 |
2 |
|
15． |
二位旋鈕 |
Φ22-LAY16 |
只 |
2 |
|
16． |
普通按鈕 |
Φ22-LAY16 |
只 |
6 |
|
17． |
信號燈 |
AC12VG（綠） |
只 |
1 |
|
18． |
故障盒 |
含有15個故障點 |
套 |
1 |
|
19． |
多功能端子排 |
定制 |
批 |
1 |
|
20． |
線槽 |
30線槽 |
批 |
1 |
|
21． |
導軌 |
C40 金屬鋁 |
批 |
1 |
4. Z35搖臂鉆床電氣控制線路故障解析與排故
六、主要配備表單
|
序號 |
名稱 |
型號或規格 |
單位 |
數量 |
|
1． |
低壓斷路器 |
DZ108-20 |
塊 |
1 |
|
2． |
熔斷器 |
RT18-32-3P |
只 |
2 |
|
3． |
RT14-20 |
只 |
2 |
|
4． |
熔斷芯 |
RT18-32-3P-3A |
只 |
6 |
|
5． |
RT14-20/2A |
只 |
2 |
|
6． |
中間繼電器 |
JZC1-22/AC220V |
只 |
1 |
|
7． |
交流ACAC接觸器 |
CJX2-0910/AC220V |
只 |
5 |
|
8． |
輔助觸頭 |
F4-11 |
只 |
4 |
|
9． |
熱過載繼電器 |
JRS1D （0.63-1.0A） |
只 |
3 |
|
10． |
控制變壓器 |
BK150（380V/220V/12V） |
只 |
1 |
|
11． |
十字開關 |
4常開4常閉，16個開關觸點 |
只 |
1 |
|
12． |
旋轉開關 |
三相 |
只 |
1 |
|
13． |
二位旋鈕 |
Φ22-LAY16--11 |
只 |
1 |
|
14． |
行程開關 |
LX19-001 |
個 |
2 |
|
15． |
行程開關 |
LX19-212 自鎖型 |
個 |
2 |
|
16． |
普通按鈕 |
Φ22-LAY16 |
只 |
2 |
|
17． |
信號燈 |
AC12VG |
只 |
1 |
|
18． |
故障盒 |
含有15個故障點 |
套 |
1 |
|
19． |
線槽 |
30線槽 |
批 |
1 |
|
20． |
導軌 |
C40 金屬鋁 |
批 |
1 |
5.電機模型塊配備：（適用2種機床）
配備三種電機，電機引線經過端子和強電插頭座2種方法引出到底層基板，完成不一樣的接線方法。電機配備有電機轉盤，底層基板配備有拉絲色把手。
(1)三相鼠籠式異步電機2只
(2)三相鼠籠式異步電機（帶速度繼電器）1只
6.實驗連接線和備品備件
（1）專用實驗連接線：配備有高可靠護套構造手槍插連接線，里面應用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。
