中級電工維修實訓平臺,維修電工綜合實訓裝置
時間：2026-01-05 10:00:14 點擊次數：
中人教儀廠
一、基礎簡介：
中級電工維修實驗平臺,維修電工綜合實驗裝置是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用來《初級維修電工》、《中級維修電工》和《高級維修電工》教學資料及實訓指導書要求的電氣控制線路，經過裝置配備裝備的plc可編程控制器和變頻調節速度器及相應實驗模型塊的實訓，快速掌控把握課程要求的實際應用技術和實操技能，設定有針對性、實用性、科學性和先進性，它能適用技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校維修電工技能考核的理想設備。
-WX-086 中級維修電工實驗平臺

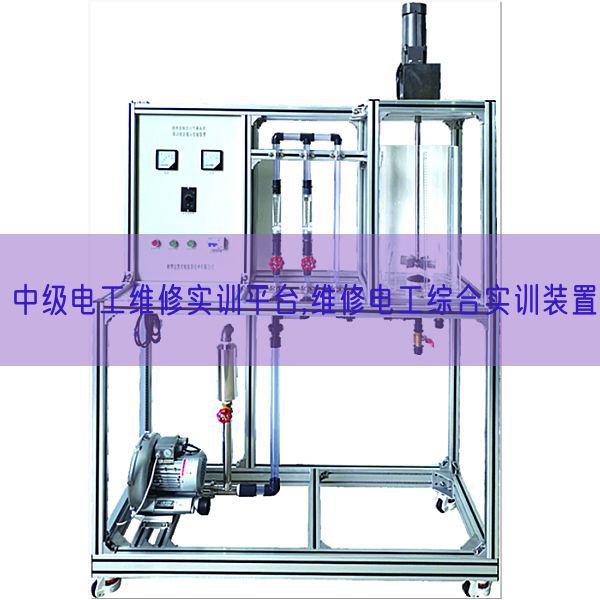

（參考圖）
二、裝置特別點：
1.電氣控制線路元件全部裝在作為掛板的裝配板上，實操便利、更換便捷，方便拓展功能或研發新實驗，實操內容的選用設定有經經典型性和實用性；
2.實操臺只需三相四線的交流ACAC電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模仿工廠中各類電氣拖動系統, 并可適用維修電工的裝配、調節測試、故障解析及排除的技術要求；
4.裝置設定有電壓（V）型和電流（A）性漏電保護器，能保證實操者的人生安全；
5.全部元件全部經過實驗連接線引到接線端子上，學生接線時只需在端子上實行接線，有利于保護元件；
6.經過走線槽實行走線，實行工序技藝布線實訓。
三、技術功能：
1.寫入電壓（V）：三相四線（或三相五線）～380V±10% 50Hz
2.作業環境：溫度（℃）-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量（KV）：＜1.5KVA
4.重 量：100Kg
5.外觀尺寸：2080×700×1630mm3
6.漏電保護動作電流（A）：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基礎配備及功能
(一) DW01電源控制機箱
電源控制機箱為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板。為實驗提供交流ACAC電源、直線DC電源、安全保護等。具體功能如下：
1、主控功能板
(1) 三相四線電源寫入，經漏電保護器后，經過總開關,由接觸器經過起、停按鈕實行實操；
(2) 控制屏上有450V指針式交流ACAC電壓（V）表1只，經過波段開關變換可以查看三個電網電壓（V）；
2、交、直線DC電源
(1)直線DC穩壓電源：24V一路,±12V兩路，＋5V一路，設定有短路軟截止自動恢復保護功能。
(2)恒流源，提供0-20mA恒流源。
(3) 交流ACAC電源：①、設定有變壓器一組，變壓器原邊按照不一樣的接線可加220V，也可以加380V交流ACAC電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流ACAC電壓（V）；②、設定有一相調壓器一組，可得到交流ACAC0～250V可調電壓（V）；③、控制屏設定有一相三極220V電源插頭座及三相四極380V電源插頭座。
3、4只5408二極管，用來能耗限限制動作作的整流電子回路；
4、三只75Ω/50W電阻用來電機降壓?jiǎn)?dòng)、一只10Ω/25W用來異步電機的能耗限限制動作作。
（二）主要實驗器件材料：
1．DW-01維修電工實驗結合套件（一）
掛板上裝備有交流ACAC接觸器、按鈕指示燈（6.3V），接線端子和安全插頭座等。
2．DW-02維修電工實驗結合套件（二）
箱式掛式模塊件上裝備有直插式熔斷器、低壓斷路器、熱繼電器、時間繼電器、接線端子和安全插頭座等。
3．DW-03維修電工實驗結合套件（三）
箱式掛式模塊件上裝備有變換開關、 電磁閥、十字開關、行程開關等
4．PLC主機箱式掛式模塊件
配三菱FX3U-48mR主機，包括數字量I/O（24路數字量寫入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接寫入輸出口、開關等。隨機配備擬真教學系統及工控組態系統。
5．PLC實驗?zāi)Ｐ蛪K
含有模仿量信號和開關量信號，能夠模仿工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電子回路、隧道監控、自動扶梯、機床電子回路改造等模仿控制實驗（不少于36實驗?zāi)Ｐ蛪K），指示燈應用貼片雙色LED，操作面板應用3D立體彩色搭配設計，使模仿對象更直觀立體，開關應用自復位兼自鎖一體設計使實驗?zāi)莒`活實用，適用各類PLC模型塊設定有寫入信號高低電平變換功能。與各PLC主機兼容。
6．變頻器實驗箱式掛式模塊件
配備三菱FR-D720S 0.4KW變頻器，帶有RS485通訊連接口及BOP實操操作面板。
7．電機導軌及光碼盤測速系統
含光碼盤測速系統（配備有光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好。
8．工控組態系統一套：
打開系統編程環境，任何實驗全部可以編輯出形象直觀動感強、數字效果好的組態棒圖，并實行實驗動態跟蹤教學。
9．PLC擬真實驗系統一套：
（1）經過PLASH虛擬環境就地實時顯露PLC的運行狀態
（3）PLC編程實訓、PLC程序語言編寫測量試驗等功能
（4）完成PLC運行模仿，對錯誤程序?qū)嵭胁轵?yàn)
10．三相鼠籠電機AC220V（Y）
11．三相鼠籠電機AC380V（Y/△）
12．雙速異步電機AC380V（△/YY）
（三）實驗桌
實驗桌規格為1600（長）*700（寬）*1500（高），設定有一個抽屜一個鍵盤，桌子右下角靠后方裝配電腦主機托。實驗桌主體構造全部應用高功能表面氧化的鋁型材及一次成型鋁壓鑄框體結構連接構件，連接構件應用壓鑄成型工序技藝（非焊接工序技藝），經機加工、拋丸、噴砂，表面靜電噴涂工序技藝，裝配便利、快捷，用戶可自行DIY組裝。桌體立柱應用工業鋁型材成型工序技藝，表面氧化處置整理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面應用25mmE1級三聚氰胺飾操作面板，桌操作面板下設支撐框體結構，承受力不少于300kg。配備裝備儲物儲物儲物柜，放置實驗箱式掛式模塊件等，儲物儲物儲物柜下部4只高強度萬向可限限制動作作PU腳輪，便利位移。實驗裝置整體簡約不簡便，高端大氣，符合現代化設備審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根帶滑槽橫梁鋁型材，構成電氣實驗箱式掛式模塊件支撐架。支撐架與電氣控制實驗箱式掛式模塊件配套，上下便利，左右移位自如。支撐架頂部裝配電源控制機箱。
五、實驗項目
（一）電氣控制實驗
1.三相異步電機直接啟動控制電子回路
2.三相異步電機點動控制電子回路
3.三相異步電機自鎖控制電子回路
4.三相異步電機按鈕聯鎖正反轉控制電子回路
5.三相異步電機接觸器聯鎖正反轉控制電子回路
6.三相異步電機雙重聯鎖正反轉控制電子回路
7.三相異步電機作業臺自動往返控制電子回路
8.兩臺三相異步電機順序啟動、順序停轉控制電子回路
9.三相異步電機的兩地控制電子回路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電機單向啟動反接限限制動作作控制電子回路
13.三相異步電機無變壓器半波整流單向啟動能耗
限限制動作作控制電子回路
14.三相異步電機有變壓器全波整流單向啟動能耗
限限制動作作控制電子回路
15.三相異步電機正反轉啟動能耗限限制動作作控制電子回路
16.雙速交流ACAC異步電機手動變速控制電子回路
17.雙速交流ACAC異步電機自動變速控制電子回路
18.斷電延時直線DC能耗限限制動作作的Y-△啟動控制電子回路
19.三相異步電機正反轉能耗限限制動作作控制線路
20.三相異步電機正反轉啟動反接限限制動作作控制線路
21.C620型車床電氣控制線路
（二）PLC可編程控制器基礎電子回路實驗
1.與、或、非邏輯功能測量試驗
2.定時器、計數器功能測量試驗
3.跳轉、分支功能實訓
4.移位寄存器測量試驗
5.數值處置整理功能實訓
6.微分、位實操測量試驗
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯露
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流ACAC電機正反轉控制
27.小車動作
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
（三）PLC高級綜合技能實驗
1.PLC控制的三相異步電機正反轉控制
2.PLC控制的三相異步電機Y-△啟動控制
3.PLC控制的三相異步電機降壓?jiǎn)?dòng)控制
4.PLC控制的三相異步電機能耗限限制動作作控制
5.變頻器功能功能數值設定與實操
6.變頻器報警與保護功能
7.多段速度選用變頻調節速度
8.外部端子點動控制
9.控制電機正反轉動作控制
10.控制電機運行時間實操
11.瞬間停電變頻器功能數值設定
12.外部電壓（V）變頻調節速度
13.外部電流（A）變頻調節速度
14.三相異步電機的變頻開環調節速度
15.PLC控制變頻器調節速度
16.觸摸屏的實驗
17.觸摸屏與PLC通訊的實驗
六、總體配備表一
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
維修電工實驗考核臺架 |
臺 |
1 |
外觀尺寸：1600mm×700mm×1630mm ；
材 料：鋼木構造；符合國家相關環保要求；
寫入電壓（V）：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA；
實 驗 屏：用來掛置實驗單元掛板 |
|
2 |
電氣控制實驗單元箱式掛式模塊件及電機 |
塊 |
1 |
DW-01 |
維修電工實驗結合套件（一） |
|
塊 |
1 |
DW-02 |
維修電工實驗結合套件（二） |
|
塊 |
1 |
DW-03 |
維修電工實驗結合套件（三） |
|
臺 |
1 |
SYDJ02 |
三相鼠籠電機AC220V（Y） |
|
SYDJ03 |
三相鼠籠電機AC380V（Y/△,帶速度繼電器） |
|
SYDJ04 |
雙速異步電機AC380V（△/YY） |
|
4 |
變頻器實驗箱式掛式模塊件 |
套 |
1 |
三菱FR-D720S變頻器，帶有RS485通訊連接口及BOP實操操作面板。 |
|
5 |
PLC主機箱式掛式模塊件
|
套 |
1 |
配三菱FX3U-48mR主機，包括數字量I/O（24路數字量寫入，24路數字量輸出），SC-09通訊編程電纜及轉接寫入輸出口、開關等。隨機配備擬真教學系統及工控組態系統。 |
|
6 |
PLC虛實集合控制實驗?zāi)Ｐ蛪K |
套 |
1 |
含有模仿量信號和開關量信號，能夠模仿工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電子回路、隧道監控、自動扶梯、機床電子回路改造等模仿控制實驗（不少于36實驗?zāi)Ｐ蛪K），指示燈應用貼片雙色LED，操作面板應用3D立體彩色搭配設計，使模仿對象更直觀立體，開關應用自復位兼自鎖一體設計使實驗?zāi)莒`活實用，為適用各類PLC模型塊設定有寫入信號高低電平變換功能 |
|
7 |
工業觸摸屏模型塊 |
塊 |
1 |
配備有昆侖通態7英寸觸摸屏； DC 24V供電，彩色觸摸屏 ,配備有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態系統。 |
|
8 |
SC-09通訊編程電纜 |
根 |
1 |
用來PLC主機與PC機通訊 |
|
9 |
工控組態系統 |
套 |
1 |
|
|
10 |
PLC擬真實驗系統 |
套 |
1 |
（1）經過PLASH虛擬環境就地實時顯露PLC的運行狀態
（2）PLC編程實訓、PLC程序語言編寫測量試驗等功能
（3）完成PLC運行模仿，對錯誤程序?qū)嵭胁轵?yàn) |
|
11 |
實驗實驗連接線 |
電工 |
套 |
1 |
8根（一端安全疊插一端叉）：長1000mm 黃2條、綠2條、紅2條、黑2條；
15根（安全疊插）：長600mm 黃3條、綠3條、紅3條、藍3條、黑3條。 |
|
PLC |
套 |
1 |
30根 |
|
12 |
常用工量具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把。 |
|
13 |
電腦桌 |
套 |
1 |
鋼鋁構造，裝備有4只萬能轉向輪，裝備有黑色鋼質網孔電腦后靠、鍵盤托、主機支撐架。 |
|
14 |
實驗連接線架 |
付 |
1 |
|
|
15 |
實驗說明書 |
套 |
1 |
指導學生實驗 |
表二、箱式掛式模塊件配備表單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
2 |
1．DW-01維修電工實驗結合套件（一） |
套 |
1 |
箱式掛式模塊件上裝備有熱繼電器、交流ACAC接觸器380V、按鈕指示燈（6.3V），接線端子等。 |
|
3 |
2．DW-02維修電工實驗結合套件（二） |
個 |
1 |
箱式掛式模塊件上裝備有直插式熔斷器、低壓斷路器、時間繼電器、交流ACAC接觸器、接線端子等。 |
|
4 |
3．DW-03維修電工實驗結合套件（三） |
個 |
1 |
箱式掛式模塊件上裝備有、變換開關、電磁閥、十字開關、行程開關等。
|
