一、設備基礎簡介
制冷制熱空調冰箱實驗實驗裝置是專門為職業院校制冷類相關專業而研制的實驗裝置，按照制冷類行業中空調與冰箱維修技術的特別點，針對空調的電氣控制以及制冷系統的裝配與維修實行設計，強化了學生對空調冰箱系統管路的裝配、電氣接線、工況調節測試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統裝配。
--JD137 制冷制熱空調冰箱實驗實驗裝置

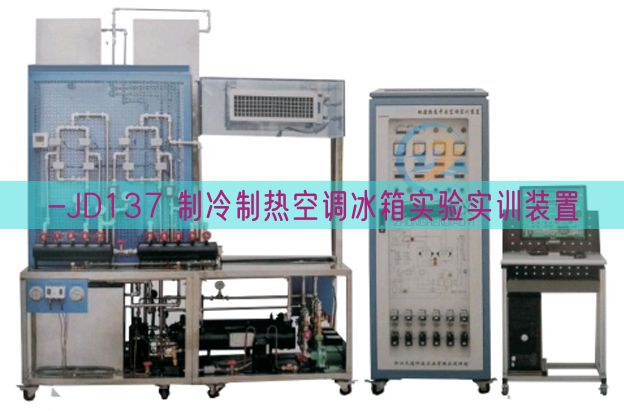

設備圖片（儲物儲物柜子選配）
二、功能特別點
1、制冷制熱空調冰箱實驗實驗裝置集制冷空調、冰箱系統裝配、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調節測試于一體。
2、制冷制熱空調冰箱實驗實驗裝置應用模型塊化設計，電氣控制與制冷系統單單獨分開，并而且電氣部分設定檢驗測試點，測測端子以及各路的輸出連接端子，可供學生實行單單獨接線、測量試驗、遠行等實操。
3、制冷制熱空調冰箱實驗實驗裝置直觀展示了空調、冰箱的系統構造、作業原理?？汕宄目吹街评湎到y(tǒng)構造 及主要部位件的實物，系使整個空調系統系統的就地實時作業狀態一目了然。
* 4、制冷制熱空調冰箱實驗實驗裝置是按照分體式空調器、直冷冰箱控制電子回路、作為實驗考核對象，能 使學生熟練掌控把握空調器控制電子回路、基礎原理及維修技術
5、使用該裝置能學到分體式式空調器、。其中空熱泵分體空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種作業模式。
6、冰箱冰箱控制電子回路為直冷模式控制。
*7、安全保護：
應用LCD液晶操作面板就地實時監控設備運行現象，提能就地實時監測電壓（V）、電流（A）、功率（W）、電能等功能數值，液晶觸摸屏監測數值。智能電源管理系統設定有短路、過流、過壓、欠壓、失壓、功率（W）限定6大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過清除故障后，才能上電成功
三、技術功能數值參考規格
1、寫入電源：一相三線 AC220V±10% 50Hz
2、作業環境 ：溫度（℃）-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量（KV） ： ≤1.5KVA
4、制冷劑： R22、R600a
5、冰箱：85W，
6、外觀尺寸（大約）1600mm×700mm×1150mm
7、環保等級 材料選用符合國家相關環保標
8、安全保護：應用LCD液晶操作面板就地實時監控設備運行現象，提能就地實時監測電壓（V）、電流（A）、功率（W）、電能等功能數值，液晶觸摸屏監測數值。智能電源管理系統設定有短路、過流、過壓、欠壓、失壓、功率（W）限定6大保護功能
四、空調系統構成
*1、新型實驗平臺：
1）桌子應用70*70MM鋁型圓形材形為構造，桌面支撐架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。
2）實驗平臺為1.5MM板金制作，空調室內機為壁掛式，可以掛在平臺上，
整機含空調系統、電冰箱系統、電氣控制系統等構成。
2、空調外機
由制冷壓縮機、外風機、四通閥、空調閥、制冷過濾器、液視鏡、手閥構成
3、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
4、電源模型塊：
含有概括漏電短路器，電壓（V）表（0～250V） 1只，電流（A）表（0～5A）1只、。
*5、分體空調控制線路模型塊:
電腦板電子回路原理圖清楚明確，元件焊接在對應原理圖位置上，電腦板上設定有10個故障開關，可全方位演示電子回路故障功能，
1）遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。
2）遙控失靈：將故障開關K2斷開，即接收頭無直線DC5V電源提供。
3）整機不作業：將故障開關K3斷開，即電源變壓器無交流ACAC12V電源輸出。
4）整機不作業：將故障開關K4斷開，無直線DC12V電源輸出。
5）整機不作業：將故障開關K5斷開，無直線DC5V電源輸出。
6）內風機不轉：將故障開關K7斷開，無風機作業電源輸出或電機損壞。
7）空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。
8）空調不作業：將故障開關K9斷開，晶振不作業。
9）峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。
10）遙控失靈：將故障開關K11斷開，無傳感信號寫入。
6、透明式分體空調室內機
內機為一體化成型透明有機玻璃外殼，可清晰的看到內機構造，含有概括風筒、電機、蒸發蒸發器。
1）風機構造模式：五線電機、三速可調
2）送風模式：應用標準的風筒送風模式
五、直冷冰箱系統構成
1、冰箱
由制冷壓縮機、制冷過濾器、液視鏡、手閥構成
2、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
3、模仿冰箱
內機為一體化透明有機玻璃，可清晰的看到時內機構造，含有概括蒸發器、溫控制器、
六、智能電源管理系統
設定有短路、過流、過壓、欠壓、失壓、功率（W）限定6大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過清除故障后，才能上電成功
應用LCD液晶操作面板就地實時監控設備運行現象，提能就地實時監測電壓（V）、電流（A）、功率（W）、電能等功能數值，液晶觸摸屏監測數值。
閥值值設備：短路、過流、過壓、欠壓、失壓、功率（W）等閥值設定
短路保護：保護設備電流（A）大到3倍時同，0.3秒內瞬間跳閘
漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
過壓保護：有效防止設備損壞，當電壓（V）達到時270V時，系統0.5秒內瞬間跳閘。
欠壓保護：有效防止設備損壞，當電壓（V）達到時165V時，系統0.5秒內瞬間跳閘。
強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能經過清除故障后，才能上電成功
故障查詢：一鍵故障可查詢歷史故障源
故障測量試驗功能：可在線測量試驗出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
手自動功能：手動、自動自由變換
七、制冷系統實操系統
制冷系統實操系統：是為學習掌控把握、實驗、實驗、而設計的制冷教學、管理、應用系統，系統支持在線選型，輕松的實行各種結合套件制冷量、特性、制冷劑的計算，還可以詳細的解析計算出各系統、壓縮機、冷凝器、蒸發器的功能解析報告，是不可多得的制冷系實驗應用系統，系統可有效計算解析制冷系統中的特性，是作業學習掌控把握的好幫手。PC版本系統支持在PC上實行制冷系統各結合套件模仿運行，模仿效果非常之逼真，可以獲取詳細的功能數值并實行計算，還可以繪圖。
主要功能
1）制冷劑功能的計算（物熱力學與熱物理據運行據數時，制冷劑的對比）、結合套件計算 、結合套件效率的計算。
2）瞬間動態擬真對象的冷卻：如：其冷卻期間的評估。
3）周期解析：例如一個和兩個階段的周期對比。（）
4）系統尺寸：計算結合套件的大小與一般的尺寸標準。
5）過冷溫度（℃）的設定、過熱度載入選用計算
6）提供便捷的制冷系統使用方法，支持在PC上模仿制冷的效果，可以制作壓焓圖，可以測量試驗制冷系統是否可以正常運行，非常廣泛應用來高校學習掌控把握、實驗。
7）系統可計算應用制冷管道管徑選型、制冷劑物性結合套件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算全部制冷劑和一些CFC的熱力物質數值和運輸特性。含有計算不一樣的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）系統計算幾個不一樣的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數?？梢栽陧椖恐欣斫馊绾芜x用和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲取制冷狀態圖：為全部制冷劑提供了相關的壓力焓和溫度（℃）-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖中。
11）8種選用循環圖標，可以按照自己的功能數值來設定制冷循環，單級循環和多級循環均可以完成，不僅有各種制冷劑的物性功能數值表。如進入5號壓縮功能數值設定界面，等待功能數值設定完畢，點擊計算按鈕；當功能數值計算完成，可查看各壓力點功能數值以及功能系數、重量流率，配管尺寸等功能數值。
12）壓焓圖，PC系統模仿計算運行條件與已知結合套件的系統評估實操，系統效率和建議，評價降低能耗。
八、項目實驗內容
1、制冷工專用工量具的使用
2、氣焊焊槍的使用與焊接
3、空調制冷系統的保壓、檢漏與制冷劑加充
4、空調控制電子回路電氣故障考核、故障解析與故障排除
5、遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。
6、遙控失靈：將故障開關K2斷開，即接收頭無直線DC5V電源提供。
7、整機不作業：將故障開關K3斷開，即電源變壓器無交流ACAC12V電源輸出。
8、整機不作業：將故障開關K4斷開，無直線DC12V電源輸出。
9、整機不作業：將故障開關K5斷開，無直線DC5V電源輸出。
10內風機不轉：將故障開關K7斷開，無風機作業電源輸出或電機損壞。
11、空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。
12、空調不作業：將故障開關K9斷開，晶振不作業。
13、峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。
14、冰箱制冷系統的保壓、檢漏與制冷劑加充
15、冰箱抽真空實驗
16、冰箱控制電子回路電氣故障考核、故障解析與故障排除
17、量加注過程方法
九. 配備：
空調冰箱組裝與調節測試實驗考核裝置的配備表單
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
實驗桌 |
套 |
1 |
鋁制實驗臺，4040鋁材 |
|
2 |
實驗臺 |
套 |
1 |
板金構造 |
|
3 |
電源及儀操作面板 |
套 |
1 |
含有概括漏電短路器，電壓（V）表（0～250V） 1只，（0～5A）1 只、電源插頭座，安全連線等。 |
|
4 |
分體空調電氣控制板 |
套 |
1 |
含有概括空調控制板， 空調遙控器 |
|
5 |
空調外機系統 |
套 |
1 |
含壓縮機，閥門液視鏡、過濾器四通閥、冷凝器 |
|
6 |
透明空調室內機 |
套 |
1 |
蒸發器，透明室內機，風機，卷風筒 |
|
7 |
冰箱系統 |
套 |
1 |
含壓縮機，閥門液視鏡、過濾器、冷凝器 |
|
8 |
模仿冰箱 |
套 |
1 |
含有機玻璃箱、蒸發器，透明室內機、溫控器 |
|
9 |
智能電源管理系統 |
套 |
1 |
|
|
10 |
實驗指導書 |
本 |
1 |
|
|
11 |
凳子 |
個 |
2 |
|
|
12 |
儲物儲物柜子 |
個 |
1 |
選配 |
