中人教儀廠
-CG08 高級型過程控制綜合實驗裝置
一、基礎簡介：
過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度（℃）、壓力、流量、液位等功能數值，對其實行測量、控制，解析過程功能數值改變特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀表器具儀表，接近工業實際，使用安全，運行平穩，維護簡便，性價比優越。本裝置集合多種控制方法，再現實際工業現場使用的控制手段，應用聲光報警系統，并提供用戶更友好的二次研發連接口。
1、功能：
(1)、可適用"自動調動原理"，"過程控制"，"控制儀表"，"自動檢驗測試技術與傳感器","計算機數值"及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表實操人員、系統運行監控人員的實習、培訓實驗設備。
2、技術支持：
我公司依托強大的技術支持，擁有過程控制實驗裝置的自主研發能力。在設備的基礎上，集合控制領域的新課程理論、新方法，公司將源源不斷研制和創新實驗設備，研發各種先進控制算法，以適應高校教學實驗改革，適用現代化教育發展的需要，促進向更高層次發展。
公司倡導誠信服務，竭力做好客戶服務和技術支持作業。經過直觀真實的實驗，使學生全面系統地理解過程控制系統的特性，學習掌控把握掌控把握控制系統的設計與完成方法。
二、設備構造與特別點：

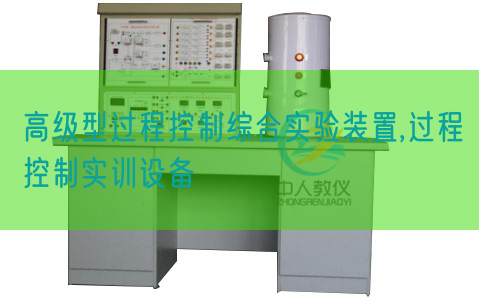

1、外觀構造：
2、設備特別點：
（1）、分體式設計，模型塊化組裝式構造，可以按照不一樣的需要選用儀表控制、plc控制，DDC控制構成不一樣的控制系統。
（2）、三水箱配備；雙路供水系統。
（3）、實驗儲物柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配備有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配備有實驗專用線的掛線架，取線掛線便利、整潔、美觀。為實驗文明實操提供條件。
（5）、裝置的儀表、部位件均選用現代化技術工業級設備，智能化程度高。精確度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）、安全度高，系統配備有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可查看、可自己動手參與實操、可自行編程實行檢驗、可按照記錄的就地實時彎曲線實行課程理論解析等。
（8）鍋爐加熱程控保護系統
A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器作業。
B、電加熱管電源控制開關應用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤實操。
（9）、電源保護措施
A、加有電流（A）型漏電保護器。
B、三相電源加有保險管，防止斷路。
（10）、電源啟停控制方法；
應用啟停按鈕控制接觸器來控制電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電應用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭應用封閉式構造，防止觸電事故的發生。
(8)、系統水路圖
三、技術功能數值與要求:
1、供電電源
一相交流AC電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米
3、系統儀表的寫入、輸出信號符合IEC標準
（1）變送器電流（A）源信號：4-20mADC。
（2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）
4、系統提供直線DC線性穩壓電源（朝陽電源設備） 24VDC/1A。
5、上位計算機數值組態系統
(1)、應用MCGS（Monitor and Control Generated System）全中文工控組態系統實行研發的實驗系統。運行環境要求，參見MCGS用戶指南?？梢詷嫵苫ヂ?lián)網,一臺老師機可以控制十幾臺學生機,完成數值共享。
(2)、編程系統WINCC5.1
6、外觀尺寸（結合后）：2200mmX1900mmX700mm。
7、重量：實驗儲物柜，約重200Kg；實驗臺+實驗架，約重250Kg
7、互聯網示意圖：
四、系統配備
|
執 行 機 構 |
|
名稱 |
單位 |
數量 |
備注 |
特別點 |
|
HONEYWELL智能電動調動閥 |
只 |
1 |
等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.作業電壓（V） 24VAC，寫入電流（A）4-20mADC(美國) |
等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴 |
|
磁力泵 |
臺 |
1 |
無泄漏，低噪音，二相220VAC，90W |
聲音對比小,有利于實驗室保持安靜,作業的平穩性非常好 |
|
磁力泵 |
臺 |
1 |
無泄漏，低噪音，二相220VAC，250W。 |
|
|
變頻器 |
只 |
1 |
寫入電源：220VAC，50Hz；輸出：三相220VAC0.4Kw；
輸出頻率改變界限：0-250Hz，實際應用設定為50/60Hz； 信號寫入：4-20mADC。 |
|
|
溫控調壓模型塊+散熱器 |
套 |
1 |
全隔離一相交流AC可控硅調壓模型塊；控制信號：4-20mADC。 |
自行設計功能可靠安全 |
|
加熱環 |
只 |
1 |
功率（W）：1800W，220VAC。 |
|
|
傳 感 變 送 器 |
|
擴散硅壓力（液位）變送器 |
只 |
3 |
選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精確度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
不銹鋼隔離膜片,適用界限廣,高精確度,高溫定性,高可靠性,構造精巧裝配便利,零點漂移小,它的價格是普通的傳感器的兩倍 |
|
壓力變送器 |
只 |
1 |
選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精確度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
|
Pt100溫度（℃）傳感器及溫度（℃）變送器 |
套 |
5 |
Pt100：A級；溫度（℃）變送器：0.5級精確度，0-100℃。 |
|
|
渦輪流量計及流量變送器 |
套 |
2 |
（1）測量范圍：選0-800L/h；（2）輸出信號：4-20mADC；（3）精確度：0.2級。 |
構造小巧精致,裝配便利,精確度高 |
|
控 制 單 元 |
|
PLC |
塊 |
1 |
S7-200 SMART |
|
|
DDC |
臺 |
1 |
8路模仿量寫入, 4路模仿量輸出 |
便利學生掌控把握編程的技巧 免費贈送 |
|
智能儀表 |
只 |
3 |
變送器電流（A）源信號：4-20mADC。
儀表采樣：1-5V（250Ω）/0.2-1V（50Ω） |
宇光 |
|
軟 件 系 統 |
|
MCGS組態系統（200點） |
只 |
1 |
破解版 |
|
|
DDC系統實驗系統 |
套 |
1 |
|
|
|
儀表系統實驗系統 |
套 |
1 |
計算機數值控制和儀表控制 |
能夠完成兩種控制方法 |
|
PLC系統實驗系統 |
套 |
1 |
|
|
|
WINCC5.1系統組態系統 |
套 |
|
多變量控制實驗-PLC實驗指導書 |
|
|
其 它 設 備 |
|
實驗用淡藍色透明有機玻璃水箱 |
只 |
3 |
三個圓型有機玻璃水箱 |
|
不銹鋼溫控實驗箱 |
只 |
1 |
由加熱箱、冷卻箱、溢流箱、加熱環、Pt100、溫度（℃）變送器構成，加熱箱內無水斷電保護裝置，也防止溫度（℃）干燒。 |
|
不銹鋼儲水箱 |
只 |
1 |
內有獨特的構造設計和不銹鋼過濾網，拆洗便利 |
|
儲水箱自動進、排水裝置 |
套 |
1 |
自動進排水減輕實驗老師作業 |
|
接觸器 |
只 |
4 |
施耐德（德國） |
|
繼電器 |
只 |
4 |
歐姆龍（日本） |
|
電磁閥 |
只 |
4 |
三力信（國產） |
|
液面探頭 |
只 |
2 |
自制 |
|
配備有24v直線DC穩壓電源 |
只 |
2 |
朝陽電源 |
|
全部不銹鋼管及備品備件，多加設備的使用壽命。 |
套 |
1 |
外加工 |
|
實驗儲物柜 |
臺 |
1 |
2000mm（高）×1200mm（長）×700mm（寬）；應用全開放式設計，美觀大方，實操維護便利 |
|
實驗臺及實驗架 |
套 |
1 |
外加工2000mm（高）×1200mm（長）×700mm（寬） |
|
聲光報警系統 |
套 |
1 |
可用來液位、溫度（℃）、壓力、流量等上下限值報警 |
|
鍋爐保護系統 |
套 |
1 |
鍋爐加熱防干燒系統 |
五、實驗目錄：
儀表控制實驗內容
特性實驗
1、 水箱單容特性實驗
2、 水箱雙容特性實驗
3、 上下水箱雙容特性實驗
4、 電動閥流量特性實驗
5、 變頻器流量特性實驗
6、 溫度（℃）特性實驗
7、 壓力特性實驗
單線路控制實驗
1、液位位式控制(同時能發出報警)
2、電動調動閥支路單容液位控制實驗
3、變頻器支路單容液位控制實驗
4、上水箱雙容液位控制實驗
5、上下水箱雙容液位控制實驗
6、三容液位控制實驗
7、電動調動閥支路流量控制實驗
8、變頻器支路流量控制實驗
9、鍋爐內膽溫度（℃）控制實驗
9、鍋爐內膽溫度（℃）位式控制
串級控制實驗
1、雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
3、上水箱液位與變頻器支路流量串級控制實驗
4、三閉環三容液位串級控制實驗
5、溫度（℃）溫度（℃）流量串級控制實驗
6、溫度（℃）流量串級控制實驗
7、溫度（℃）與溫度（℃）的串級控制實驗
比值控制實驗
1、 單閉環比值流量控制實驗
2、 隨動流量比值控制實驗
前饋反饋控制實驗
1、下水箱液位流量前饋反饋控制實驗
2、鍋爐內膽溫度（℃）流量前饋反饋控制實驗
解耦控制實驗
1、 液位溫度（℃）解耦控制實驗
2、 溫度（℃）內膽和夾套溫度（℃）解耦控制
滯后控制實驗
1． Smith預估控制實驗
DDC控制實驗內容
特性實驗
1、 水箱單容特性實驗
2、 水箱雙容特性實驗
3、 上下水箱雙容特性實驗
4、 電動閥流量特性實驗
5、 變頻器流量特性實驗
6、 溫度（℃）特性實驗
7、 壓力特性實驗
單線路控制實驗
1、電動調動閥支路單容液位控制實驗
2、變頻器支路單容液位控制實驗
3、上水箱雙容液位控制實驗
4、上下水箱雙容液位控制實驗
5、三容液位控制實驗
6、電動調動閥支路流量控制實驗
7、變頻器支路流量控制實驗
8、鍋爐內膽溫度（℃）控制實驗
9、鍋爐內膽溫度（℃）位式控制
串級控制實驗
1、上水箱雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
3、上水箱液位與變頻器支路流量串級控制實驗
4、三閉環三容液位串級控制實驗
5、溫度（℃）串級實驗
6、溫度（℃）流量串級控制實驗
7、溫度（℃）與溫度（℃）的串級控制實驗
比值控制實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
前饋反饋控制實驗
1、下水箱液位流量前饋反饋控制實驗
2、鍋爐內膽溫度（℃）流量前饋反饋控制實驗
解耦控制實驗
1、 液位溫度（℃）解耦控制實驗
2、 上水箱雙容液位解耦控制實驗
滯后控制實驗
1． Smith預估控制實驗
