工業型液壓傳動與PLC控制實訓裝置
時間：2025-07-17 23:42:58 點擊次數：
中人教儀廠
-107 工業型液壓傳動與plc控制實驗裝置

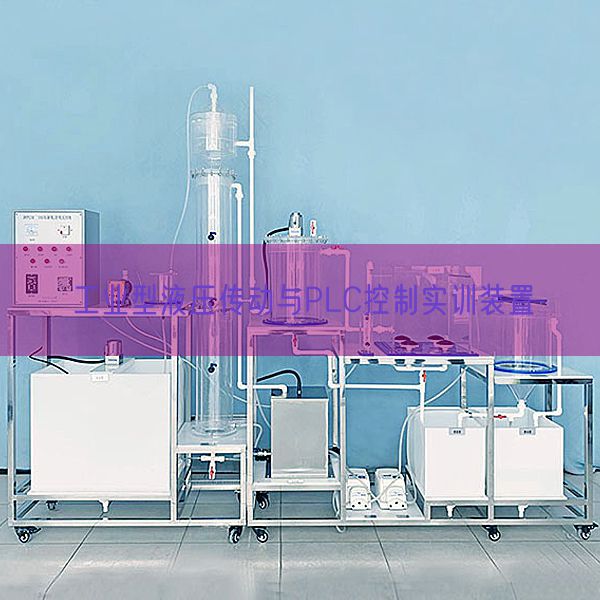

參考圖片
一、基礎簡介：
-107 工業型液壓傳動與PLC控制實驗裝置是我公司按照高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實驗設備的優點，應用了開放型實驗臺構造，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
工業型液壓傳動與PLC控制實驗裝置集真實的液壓元件、執行模型塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成單獨模型塊，均裝備有帶彈性插腳的底層基板，實驗時可在通用鋁型材板上組裝成各種液壓系統線路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直線DC電源帶有過流保護，系統規格限定壓力為6.3Mpa。
二、實驗裝置功能：
1、工業型液壓傳動與PLC控制實驗裝置由實驗臺、實驗桌、電氣控制模型塊、液壓泵站、液壓元件等構成。
2、實驗臺：鋁材構造平臺，主要用來裝配液壓相關元件，型材表面有標準的
兩道固定槽最上面層主要以電氣控制位置。
3、實驗桌：鋼制雙層亞光密紋噴塑構造或全鋼框體結構構造，帶有集中收集實驗
遺油設計，實驗桌下方設定有元件儲物儲物柜，用來放置元件。
三、技術功能數值：
1、寫入電源：三相五線，380V．允差±l0%，50Hz。
2、輸出直線DC電源：DC24V
3、裝置容量（KV）：<2kVA。
4、作業環境溫度（℃）：－5℃～40℃；
5、作業濕度：≤90%(40℃時)；
6、外觀尺寸：1600mm×650mm×1750mm
7、液壓泵站：最大容積40L．2mm鐵板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。
變量葉片泵：壓力7MPa．排壁8mL/r，轉動速度1420r/min。電機：規格限定電壓（V）380V．規格限定功率（W）1.5kW，絕緣等級B。
8、電源模型塊：電源部分別配備有三個380V電壓（V）表，啟動/停止按鈕主要用來控制液壓泵站是否通電。配備急停按鈕等，提供電氣控制電子回路中的DC24V直線DC電壓（V）。
9、PLC 主機模型塊： FX1S-20MR主機，主機為12點開關量寫入，8點開關量輸出。
10、配備有控制模型塊：PLC主機模型塊、直線DC繼電器模型塊、控制按鈕模型塊、時間繼電器模型塊等。
11、經過機械控制，傳統繼電器控制，先進的PLC自動控制靈活完成其功能。
12、全部閥座應用航空鋁加工而成并全部發黑處置整理。
2.電氣控制結合套件
|
序號 |
名稱 |
主要配備 |
數量 |
備注 |
|
1 |
直線DC繼電器模型塊 |
配備3只直線DC+24V繼電器，開關量(含有概括線圈)接線端子全部引到操作面板上，并而且線圈得電時有相應的指示燈指示。 |
1 |
|
|
2 |
控制按鈕模型塊 |
9只復位按鈕，按鈕開關接線端子全部引到操作面板上。 |
1 |
|
|
3 |
直線DC時間繼電器模型塊 |
配備1只直線DC24V時間繼電器，開關量（含有概括線圈）接線端子全部引在操作面板上。 |
1 |
|
|
4 |
PLC主機模型塊 |
應用FX1S-20主機，I/O口12點，8路DC寫入/16路繼電器輸出 |
1 |
|
|
5 |
電源模型塊 |
3只380電壓（V）表，3只保險絲、3只指示燈、急停按鈕、油泵啟停，直線DC24V輸出， |
1 |
|
3.液壓元件
|
序號 |
名稱 |
主要配備 |
數量 |
備注 |
|
1 |
雙作用液壓油缸 |
行程200mm |
2個 |
|
|
2 |
二通流量閥（調節速度閥） |
2FRM5-31B/15QB |
2個 |
華德品牌 |
|
3 |
二位三通電磁換向閥 |
3WE6A61B/CG24N9Z5L |
1個 |
華德品牌 |
|
4 |
二位四通電磁換向閥 |
4WE6C61B/CG24N9Z5L |
2個 |
華德品牌 |
|
5 |
二位四通手控?fù)Q向閥 |
4WMM6C50BF |
1個 |
華德品牌 |
|
6 |
三位四通電磁換向閥（O型） |
4WE6E61B/CG24N9Z5L |
1個 |
華德品牌 |
|
7 |
三位四通電磁換向閥（M型） |
4WE6M61B/CG24N9Z5L |
1個 |
華德品牌 |
|
8 |
節流閥 |
RVP8-1-10B/ |
1個 |
華德品牌 |
|
9 |
單向閥 |
RVP8 |
1個 |
華德品牌 |
|
10 |
先導式溢流閥 |
10-1-50B/100U |
1個 |
華德品牌 |
|
11 |
直動式溢流閥 |
DH6P10B/100 |
1個 |
華德品牌 |
|
12 |
直動式順序閥 |
DZ6DP1 |
1個 |
華德品牌 |
|
13 |
直動式減壓閥 |
DR6DP1 |
1個 |
華德品牌 |
|
14 |
液控單向閥 |
SV10PA2 |
2個 |
華德品牌 |
|
15 |
壓力繼電器 |
HED8OP |
2個 |
華德品牌 |
|
16 |
耐震壓力表 |
測量范圍10MPa |
1個 |
|
|
17 |
三通 |
配裝3個標準快速接頭 |
4只 |
|
|
18 |
四通 |
配裝4個標準快速接頭 |
4只 |
|
|
19 |
進油分配塊 |
配裝4個標準快速接頭一只壓力表 |
1只 |
|
|
20 |
液壓油管 |
8通徑 |
22根 |
|
|
21 |
油泵 |
液壓泵站 |
1個 |
|
|
22 |
油管支撐架 |
|
1套 |
|
3、可以完成的實驗項目：
——可完成幾十種液壓線路實驗（學生也可自行設計搭建其它線路），經典型實驗如下
——單級調壓線路
——多級調壓線路
——減壓線路
——卸荷線路
——進油節流調節速度線路
——回油節流調節速度線路
——旁油節流調節速度線路
——液壓缸差動連接的快速動作線路
——調節速度閥短接速度換接線路
——調節速度閥串聯的速度換接線路
——調節速度閥并聯的速度換接線路
——用換向閥的換向線路
——用"O"型機能換向閥的鎖緊線路
——用液控單向閥的鎖緊線路
——用順序閥控制的順序動作線路
——用壓力繼電器控制的順序動作線路
——用行程開關控制的順序動作線路
——用調節速度閥控制的同步線路
