C-3 現代電力電子技術實驗裝置
一、基礎簡介
現代電力電子技術實驗裝置是依據西安交通大學王兆安編著的《電力電子技術》（第五版）、《半導體變流技術》教學資料及實訓指導書實驗大綱的要求，吸收國內、外同類設備的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。

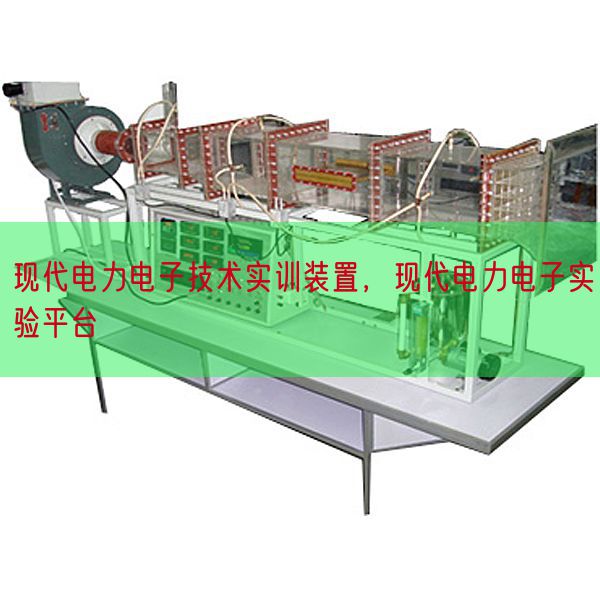

(此圖片僅作為構造參考，具體實物要按照配備而定）
二、適用界限
現代電力電子技術實驗裝置涵蓋了各類院校所開設的"電力電子技術"、"半導體變流技術"等專業課程所要求的實驗項目。
三、技術功能
1、寫入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、作業環境: 溫度（℃）-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量（KV）：＜1000W
4、外觀尺寸：1650×700×1600 mm
四、裝置的基礎裝備
1、DX01電源控制屏（鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板）
（1）交流AC電源（帶有過流保護措施）提供交流AC電源：三相交流AC電源220V/1.5A,經過380V//220V 隔離變壓器輸出)
?。?）高壓直線DC電源：輸出220V/0.5A，設定有輸出短路保護。
（3）數字式儀表
?、伲涣鰽C數字電壓（V）表：可經過其下方的波段開關變換指示三相電網寫入線電壓（V）；
?、冢嬗行е到涣鰽C數字電壓（V）表一只：測量界限0～500V，測量范圍自動判別、自動變換，精確度0.5級，三位半數字顯露。
③．真有效值交流AC數字電流（A）表一只：測量界限0～5A，測量范圍自動判別、自動變換，精確度0.5級，三位半數字顯露；
④．直線DC數字電壓（V）表一只：測量界限0～500V，三位半數字顯露，寫入阻抗為10MΩ，精確度0.5級；
?、荩本€DC數字電流（A）表一只：測量界限0～5A，三位半數字顯露，精確度0.5級，設定有短路保護等功能。
?。?）帶鏡面的指針表：直線DC電壓（V）表（測量界限0～±300V，為中零式，精確度為1.0級）直線DC電流（A）表（測量界限0～±2A，為中零式，精確度為1.0級）
?。?）三相可調電阻（90Ω×2/0.41A一個 、900Ω×2/0.41A兩個）
?。?）平波電抗器：提供100mH、200mH、700mH電感，在1A下保持線性。
?。?）給定：±15V可調電壓（V）輸出，帶數字顯露，指示輸出電壓（V）。
?。?）一相調壓：提供了一只0～250V/0.5KVA一相交流AC自耦調壓器，為相應的實驗提供可調交流AC電源，并帶短路保護。
（9）三相整流濾波電子回路：可對一相及三相交流AC電源實行整流和濾波，設定有輸出短路保護。
（10）變壓器：提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓（V）為127V/63.6V/31.8V），用來三相橋式、一相橋式有源逆變電子回路實驗。
?。?1）人身安全保護體系 三相隔離變壓器一組：三相電源首先經過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電子回路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流（A）型漏電保護裝置：控制屏若有漏電現象，漏電流（A）超過一定值，即切斷電源。
實驗連接線及插頭座：強、弱電連接及插頭座分開，不能混插。強電連接線及插頭座應用全封閉工序技藝，使用安全、可靠、防觸電。
?。?2）控制屏其它設施 控制屏正面大凹槽內，可掛置實驗部位件，凹槽下部設3芯插頭座， 掛式模塊件的供電由這些插頭座提供?？刂破劣覀?cè)設定有一相三極220V電源插頭座。
2、DX02實驗桌
外觀尺寸為1600（長）*700（寬）*1600（高），實驗桌主體構造全部應用高功能表面氧化的鋁型材及一次成型鋁壓鑄框體結構連接構件，連接構件應用壓鑄成型工序技藝（非焊接工序技藝），經機加工、拋丸、噴砂，表面靜電噴涂工序技藝，裝配便利、快捷，用戶可自行DIY組裝。桌體立柱應用工業鋁型材成型工序技藝，表面氧化處置整理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。
3、DX03 三相可控整流電子回路（一）
提供6只5A/1000V的晶閘管，每只晶閘管均設定有RC吸收和保險絲保護裝置，晶閘管可經過外加觸發信號實行觸發（留有觸發脈沖寫入連接口），可更好的完成設計性實驗。 三相觸發電子回路由KC04、KC41、KC42、4066等包括電子回路構成，可經過鈕子開關選用雙窄脈沖或?qū)捗}沖，同時提供六路觸發脈沖功放電子回路等。
4、DK05晶閘管觸發電子回路
提供單結晶體管觸發電子回路實驗、一相交流AC調壓觸發電子回路，鋸齒波同步移相觸發電子回路實驗，正弦波觸發電子回路及TCA785包括觸發電子回路。
5、DK07直線DC斬波實驗
按照西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第五版)中相關的直線DC斬波內容而設計的；提供構成直線DC斬波電子回路所需的元件和應用專用的PWM控制包括電子回路SG3525。可完成教學資料及實訓指導書中降壓斬波電子回路（Buck Chopper）、升壓斬波電子回路（Boost Chopper）、升降壓斬波電子回路（Boost -Buck Chopper）、Cuk斬波電子回路、Sepic斬波電子回路、Zeta斬波電子回路六種經典型實驗。
6、DK09新器件特性實驗
提供SCR、MOSFET、IGBT、GTO 、GTR新器件，與給定模型塊配套使用，可測量其特性彎曲線。
7、DK13功率（W）器件驅動與保護電子回路
主要是為完成新器件特性實驗提供電源、驅動電子回路及PWM波動線發生器。
?。?）電源：為驅動電子回路提供電源，含有概括±5V、±15V和+20V直線DC電源。
?。?）驅動電子回路：含有概括 MOSFET和IGBT的驅動電子回路。其中IGBT的驅動電子回路應用專用芯片EXB841，其它的由運放、門電子回路及分立元件構成。
（3）PWM波動線發生器：以SG3525為核心的PWM波動線發生器主要是為新器件驅動電子回路提供PWM驅動波動線，可以經過頻率調動旋鈕實行頻率調動；經過占空比電位器來調動PWM波的占空比。頻率界限分為2擋，經過鈕子開關變換，高頻檔是為MOSFET和IGBT驅動電子回路提供PWM波動線，頻率調動界限4KHz～10KHz；低頻檔是為GTR和GTO驅動電子回路提供PWM波動線，頻率調動界限400Hz～1KHz；占空比可從 0%調至100%。
8、DK14一相SPWM交直交變頻原理
按照普通高等教育"九五"國家級重點教學資料及實訓指導書王兆安，黃俊主編的《電力電子技術》（第四版）的內容實行研發。用來展示交直交變頻原理，主要讓學生理解SPWM正弦波脈寬調制信號的形成方法，理解IGBT管專用包括驅動芯片的特別點及其使用，能完成如下實驗項目：
1）SPWM波動線成的過程；
2）交直交變頻電子回路在不一樣負載（電阻，電感）時的作業現象和波動線，并研究作業頻率對電子回路作業波動線的影響；
3）IGBT管專用包括驅動芯片的作業特性。
9、DK17 全橋DC/DC變換電子回路
主線路由直線DC電源、四種IGBT管構成；控制線路部分由專用芯片產生PWM脈沖波，PWM波脈沖發生器產生的四路控制脈沖，分別驅動四個橋臂的IGBT管；
10、DK19半橋型開關穩壓電源
提供了半橋型開關穩壓電源的主電子回路和控制電子回路，主電子回路的電力電子器件為電力MOSFET管；控制電子回路應用專用PWM控制包括電子回路SG3525，應用恒頻脈寬調制控制方案?？赏瓿?開關電子回路在開環與閉環下負載特性的測量試驗"以及"電源電壓（V）波動對輸出的影響"等實驗內容。
11、DX17實驗元件
提供晶閘管（均設定有RC吸收和保險絲保護）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）二極管及燈座、RC吸收電子回路。
12、DK22一相交流AC調壓/調功電子回路
一相交流AC調壓/調功電子回路按照西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關內容而設計，完成一相交流AC調壓和交流AC調功的實驗內容。應用的電力電子器件為雙向晶閘管，在交流AC調壓實驗中應用由雙向觸發二極管包括觸發控制電子回路；在交流AC調功實驗中應用由555時基電子回路構成觸發控制電子回路。
13、DX14 單端反激式隔離開關電源
寫入交流AC電壓（V）～220V，輸出為一組直線DC電源，分別為+5V2A。
14、實驗連接線：
按照不一樣實驗項目的特別點，配備裝備兩種不一樣的實驗聯接線，強電部分應用高可靠護套構造手槍插連接線（不存在任何觸電的可能），里面應用無氧銅抽絲而
成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分應用彈性鈹輕銅裸露構造聯接線，兩種實驗連接線全部只能協作相應內孔的插頭座，這樣大大提升了實驗的安全及合理性。
五、本裝置能開設的實驗項目（以上配備）
（一）晶閘管觸發電子回路實驗項目
1）單結晶體管觸發電子回路
2）正弦波同步移相觸發電子回路實驗
3）鋸齒波同步移相觸發電子回路實驗
4）一相包括鋸齒波觸發電子回路實驗（由 Tca785 構成）
5）三相包括鋸齒波觸發電子回路實驗（由 KC04/KC09 等構成）
（二）晶閘管線路實驗項目
1）一相半波可控整流電子回路實驗
2）一相橋式半控整流電子回路實驗
3）一相橋式全控整流及有源逆變電子回路實驗
4）三相半波可控整流電子回路實驗
5）三相橋式半控整流電子回路實驗
6）三相半波有源逆變電子回路實驗
7）三相橋式全控整流及有源逆變電子回路實驗
8）一相交流AC調壓電子回路實驗
9）一相交流AC調功電子回路實驗
10）三相交流AC調壓電子回路實驗
（三）電力電子器件特性及驅動保護實驗項目
1）單向晶閘管（ SCR ）特性實驗
2）可關斷晶閘管（GTO）特性實驗
3）功率（W）場效應管（MOSFET）特性實驗
4）功率（W）晶體管（GTR ）特性實驗
5）絕緣雙極性晶體管（IGBT）特性實驗
6）可關斷晶閘管（GTO）驅動與保護電子回路實驗
7）功率（W）場效應管（MOSFET）驅動與保護電子回路實驗
8）功率（W）晶體管（GTR）驅動與保護電子回路實驗
9）絕緣雙極性晶體管（IGBT）驅動與保護電子回路實驗
（四）經典型新器件線路實驗
1）一相正弦波脈寬調制（ SPWM ）電源逆變電子回路實驗
2）半橋型開關穩壓電源的功能研究
3）直線DC斬波電子回路的功能研究（降壓斬波電子回路、升壓斬波電子回路、升降壓斬波的電子回路、 Cuｋ斬波電子回路、 Sepic 斬波電子回路、 Zeta 斬波電子回路）
5）全橋DC/DC電源變換電子回路
六、實驗測量儀表結合套件及箱式掛式模塊件明細表：
|
序號 |
編號 |
名 稱 |
數量 |
備注 |
|
1 |
DX01 |
電源控制屏 |
1套 |
|
|
2 |
DX02 |
實驗桌 |
1張 |
|
|
3 |
DX03 |
三相可控整流電子回路（一） |
1件 |
|
|
4 |
DK05 |
晶閘管觸發電子回路 |
1件 |
|
|
5 |
DK07 |
直線DC斬波實驗（六種經典型線路） |
1件 |
|
|
6 |
DK09 |
新器件特性實驗 |
1件 |
|
|
7 |
DK13 |
功率（W）器件驅動與保護電子回路 |
1件 |
|
|
8 |
DK14 |
一相交直交變頻原理 |
1件 |
|
|
9 |
DK17 |
全橋DC/DC變換電子回路 |
1件 |
|
|
10 |
DK19 |
半橋型開關穩壓電源 |
1件 |
|
|
11 |
DX17 |
實驗元件 |
1件 |
|
|
12 |
DK22 |
一相交流AC調壓/調功電子回路 |
1件 |
|
|
13 |
DX14 |
單端反激式隔離開關電源 |
1件 |
|
|
14 |
連接線 |
高可靠護套構造手槍插實驗連接線及備品備件 |
1套 |
|
