傳感器原理與檢測技術實驗臺，傳感器測試技術與信號處理實驗臺

時間：2025-07-23 23:40:02 點擊次數：中人教儀廠

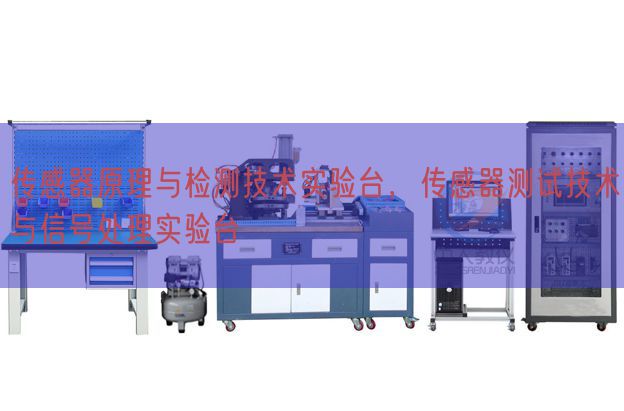

傳感器原理與檢測技術實驗臺，傳感器測試技術與信號處理實驗臺(圖1)

-822 傳感器原理與檢驗測試技術實驗臺
一、基礎簡介:
傳感器原理與檢驗測試技術實驗臺是本公司推出的為傳感器及教學實驗而研發的適應不一樣類別、不一樣層次的專業教學實驗設備?？赏瓿?傳感器原理與應用"、"自動檢驗測試技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。傳感器原理與檢驗測試技術實驗臺是各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課理想的實驗室設備。二、技術功能數值：
1、寫入電源：AC220V±5% 50±1Hz
2、規格限定電流（A）：≤5A
3、直線DC電源：±5V ±15V
4、穩壓系數：±1%
5、電壓（V）紋波：≤10mV
6、非線性誤差：≤5%
7、測量精確度：≤1%
8、功耗：100VA
9、輸出電流（A）：1A
10、相對溫度（℃）：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外觀尺寸：1600×700×1100mm
三、主控臺功能：
1、實驗臺提供四組直線DC穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，設定有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流（A）0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓（V）界限：0VP~10VP連續可
調，最大輸出電流（A）：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動構造，增益為1-150倍的直
流放大器。
5、數字式電壓（V）表：三位半顯露，測量范圍±2V、±20V，寫入阻抗100KΩ，精確度1%。
6、數字式頻率/轉動速度表：由四只數碼管，2只發光管構成，寫入阻抗100KΩ，精確度1%。頻率測量界限1-9999 Hz，轉動速度測量界限1-9999r/min。
7、溫度（℃）表：0-150℃度，精確度1%。
8、高精確度溫度（℃）控制PID調動儀，多種寫入輸出規格，設定有人工智能調動以功能數值自整定功能。
9、機械式壓力表：0-40Kpa，精確度2%。
10、手動氣壓源：0-40Kpa。
四、三源部分：
1、加熱源：16V交流AC電源加熱，溫度（℃）控制界限0~150℃。
2、轉動源：0-12V直線DC電源驅動，轉動速度可調界限0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
五、數值收集卡及處置整理系統：
數值收集作業12位AD變換、RS232、USB連接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選用，即可單次采樣亦能連續采樣。提供的處置整理系統有良好的計算機數值界面，可以實行實驗項目選用與編輯、數值收集、特性彎曲線的解析、對比、文件存取、打印等。
六、傳感器種類及技術功能數值參考規格：（參考值）

序號	實 驗模塊	傳感器名稱	量程	精度
1	電阻霍爾式傳感器模型塊	電阻式傳感器	± 2mm	± 1.5%
2	電阻霍爾式傳感器模型塊	霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器模型塊	電容式傳感器	± 5mm	± 1.3%
4	電感式傳感器模型塊	電感式傳感器	± 5mm	± 3%
5	光電式傳感器模型塊	光電式傳感器	0-2400轉/分	≤ 1.5%
6	渦流式傳感器模型塊	渦流式傳感器	≥ 1mm	± 3%
7	溫度（℃）式傳感器模型塊	溫度（℃）式傳感器	0-100℃	± 2%
8		磁電式傳感器		0 .5V/m
9	壓電式加快速度度傳感器模型塊	壓電式加快速度度傳器	1-30Hz	± 2%/s
10	光纖式傳感器模型塊	光纖式傳感器	≥1.5mm	± 1.5%
11	壓力傳感器模型塊	壓力傳感器	0-50kpa	± 2%
12	超聲波傳感器模型塊	超聲波傳感器	20-60cm	1cm
13		MQ3氣敏傳感器	50-200ppm
14	濕敏傳感器模型塊	濕敏傳感器	10-95%RH	± 5%
15		霍爾式測速傳感器	0-2400轉/分	± 1.5%
16		渦流測速傳感器	0-2400轉/分	≤ 1.5%
17		磁電測轉動速度傳感器	0-2400轉/分	≤ 1.5%
18		轉動速度傳感器	0-2400轉/分	≤ 1.5%
19	熱電偶、熱電阻傳感器模塊	K 型熱電偶傳感器	0-100℃	± 3%
20		E型熱電偶傳感器	0-100℃	± 3%
21		Pt100鉑電阻傳感器	0-100℃	± 3%
22		Cu50銅電阻傳感器	0-100℃	± 3%
23	移相器、相敏檢波器模型塊
24	熱釋電紅外傳感器模型塊	熱釋電紅外傳感器		3200V/W
25	硅光電池傳感器模型塊	硅光電池傳感器		0.35A/W
26	包括溫度（℃）傳感器模型塊LM35	包括溫度（℃）傳感器LM35	0-100℃	± 2%
27	PN結、正與負溫?zé)崦綦娮?br /> 傳感器模型塊	PN結溫度（℃）傳感器	0-100℃	± 3%
28		正溫?zé)崦綦娮鑲鞲衅?/span>	0-100℃	± 3%
29		負溫?zé)崦綦娮鑲鞲衅?/span>	0-100℃	± 3%
30	光敏二極管、光敏三極管與光敏電阻模型塊	光敏二極管	隨光照度改變	± 3%
31		光敏三極管	隨光照度改變	± 3%
32		光敏電阻	電阻隨光改變	± 3%
33		PSD位置傳感器
34	扭矩傳感器模型塊	扭矩傳感器	0-6000gcm	±2%Fs
35	光柵位移傳感器模型塊	光柵位移傳感器	0-25mm
36		CCD實驗儀
37	指紋識別傳感器模型塊	指紋識別傳感器

七、傳感器特別點：
1.傳感器外殼應用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2.每種傳感器每個單獨，傳感器上印有原理圖與接線口，學生做實驗時快捷便利，而而且老師可以帶到課堂上講課用。
3.傳感器變換電子回路板應用模型塊式構造，模型塊上印有變換原理圖與接線口。
4.本實驗裝置由主控臺、傳感器、實驗?zāi)Ｐ蛪K、位移臺架、數值收集卡及處置整理系統、實驗桌六部分構成，實驗桌儲物柜放置實驗?zāi)Ｐ蛪K，抽屜放置各種傳感器。
5.學校選購可按照要求增減實驗項目，實驗項目還可以按照新設備的研發不斷拓展。
八、傳感器實驗內容如下： 帶*實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋功能實驗
實驗二	電阻式傳感器的半橋功能實驗
實驗三	電阻式傳感器的全橋功能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的對比實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變面積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的功能實驗
實驗十四	激勵頻率對差動變壓器特性的影響
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉動速度測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉動速度測量實驗
實驗二十一	霍爾傳感器的振動測量實驗
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材料對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉動速度測量實驗
實驗二十六	溫度（℃）傳感器及溫度（℃）控制實驗（AD590）
實驗二十七	K型熱電偶的溫度（℃）控制實驗
實驗二十八	熱電偶冷端溫度（℃）補償實驗*
實驗二十九	E型熱電偶的溫度（℃）控制實驗
實驗三十	Pt100鉑電阻的溫度（℃）控制實驗
實驗三十一	Cu50銅電阻的溫度（℃）控制實驗
實驗三十二	磁電式傳感器的特性實驗
實驗三十三	磁電式傳感器的轉動速度測量實驗
實驗三十四	磁電式傳感器的應用實驗*
實驗三十五	壓電加快速度度式傳感器的特性實驗
實驗三十六	光纖傳感器的位移特性實驗
實驗三十七	光纖傳感器的振動實驗
實驗三十八	光纖傳感器的轉動速度測量實驗
實驗三十九	壓阻式壓力傳感器的特性實驗
實驗四十	壓阻式壓力傳感器的差壓測量實驗*
實驗四十一	超聲波傳感器的位移特性實驗
實驗四十二	超聲波傳感器的應用實驗
實驗四十三	氣敏傳感器的原理實驗
實驗四十四	濕度式傳感器原理實驗
實驗四十五	氣體流量的測量*
實驗四十六	移相器實驗
實驗四十七	相敏檢波器實驗
實驗四十八	低通濾波器實驗
實驗四十九	熱釋電紅外傳感器實驗
實驗五十	硅光電池光電特性實驗
實驗五十一	包括溫度（℃）傳感器LM35溫度（℃）特性實驗
實驗五十二	包括溫度（℃）傳感器LM35測溫實驗
實驗五十三	PN結溫度（℃）傳感器測溫控制實驗
實驗五十四	正溫?zé)崦綦娮铚囟龋ā妫┨匦詫?shí)驗
實驗五十五	負溫?zé)崦綦娮铚囟龋ā妫┨匦詫?shí)驗
實驗五十六	光敏二極管特性實驗
實驗五十七	光敏三極管特性實驗
實驗五十八	光敏電阻特性實驗
實驗五十九	光敏電阻應用實驗
實驗六十	PSD位置傳感器測量位置實驗
實驗六十一	PSD位置傳感器微振動測量實驗
實驗六十二	PSD位置傳感器用來自動定位系統*
實驗六十三	扭矩傳感器的功能實驗
實驗六十四	扭矩傳感器的不一樣形式
實驗六十五	光柵傳感器莫爾條紋與相距關系實驗
實驗六十六	光柵傳感器莫爾條紋的細分、計數實驗
實驗六十七	CCD圖像傳感器線（圓）徑測量實驗
實驗六十八	光學系統對CCD測徑系統的影響
實驗六十九	指紋識別傳感器及其識別實驗

九、傳感器配備表單：

序號	器件名稱	單位	數量	備注
1	實驗臺	臺	1
2	實驗桌	張	1
3	升降圓凳	張	2
4	電阻式霍爾式傳感器變換電子回路	塊	1
5	電容式傳感器變換電子回路	塊	1
6	電感式傳感器變換電子回路	塊	1
7	光電式傳感器變換電子回路	塊	1
8	渦流式傳感器變換電子回路	塊	1
9	溫度（℃）式傳感器變換電子回路	塊	1
10	壓電加快速度度式傳感器變換電子回路	塊	1
11	光纖式傳感器變換電子回路	塊	1
12	壓力傳感器變換電子回路	塊	1
13	超聲波傳感器變換電子回路	塊	1
14	熱電偶、熱電阻傳感器變換電子回路	塊	1
15	濕敏傳感器變換電子回路	塊	1
16	熱釋電紅外傳感器變換電子回路	塊	1
17	移相器、相敏檢波器、低通濾波器電子回路	塊	1
18	硅光電池傳感器模型塊	塊	1
19	包括溫度（℃）傳感器模型塊LM35	塊	1
20	PN結與正、負溫?zé)崦綦娮鑲鞲衅髂Ｐ蛪K	塊	1
21	光敏二極管、光敏三極管與光敏電阻模型塊	塊	1
22	扭矩傳感器變換電子回路	塊	1
23	光柵位移傳感器變換電子回路	塊	1
24	指紋識別傳感器模型塊	塊	1
25	電阻式傳感器	個	1
26	電容式傳感器	個	1
27	霍爾式傳感器	個	1
28	電感式傳感器	個	1
29	光電式傳感器	個	1
30	渦流式傳感器	個	1
31	渦流測速傳感器	個	1
32	溫度（℃）式傳感器	個	1
33	磁電式傳感器	個	1
34	磁電測速傳感器	個	1
35	壓電加快速度度式傳感器	個	1
36	光纖式傳感器	個	1
37	壓力傳感器	個	1
38	超聲波傳感器	對	2
39	氣敏傳感器	個	1
40	濕敏傳感器	個	1
41	霍爾式轉動速度傳感器	個	1
42	轉動速度傳感器	個	1
43	K型熱電偶傳感器	只	2
44	E型熱電偶傳感器	只	1
45	Pt100鉑電阻傳感器	只	1
46	Cu50銅電阻傳感器	只	1
47	熱釋電紅外傳感器	個	1
48	硅光電池傳感器	個	1
49	包括溫度（℃）傳感器LM35	只	1
50	PN結溫度（℃）傳感器	只	1
51	正溫?zé)崦綦娮鑲鞲衅?/span>	只	1
52	負溫?zé)崦綦娮鑲鞲衅?/span>	只	1
53	光敏二極管	個	1
54	光敏三極管	個	1
55	光敏電阻	個	1
56	PSD位置傳感器	臺	1
57	扭矩傳感器	臺	1
58	光柵位移傳感器	臺	1
59	CCD實驗儀	臺	1
60	指紋識別傳感器	個	1
61	加熱溫度（℃）室	個	1
62	位移臺架	套	1
63	光纖位移臺架	個	1
64	照度頭	個	1
65	光源	個	1
66	避光筒	個	1
67	測微器	把	1
68	壓力表	只	1
69	橡皮氣囊	個	1
70	氣管	條	2
71	鐵片、銅片、鋁片各一片	片	3
72	溫度（℃）計0-100℃	條	1
73	Φ8×4磁鋼	粒	1
74	超聲波反射擋板	塊	1
75	傳感器實驗指導書	冊	1
76	實驗連接實驗連接線	條	25
77	USB數值收集連接線	條	1
78	數值收集處置整理系統	盤	1
79	CCD實驗測量試驗系統	盤	1

常見問題：

1、如果我要購買傳感器原理與檢測技術實驗臺，傳感器測試技術與信號處理實驗臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的傳感器原理與檢測技術實驗臺，傳感器測試技術與信號處理實驗臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開傳感器原理與檢測技術實驗臺，傳感器測試技術與信號處理實驗臺的發票，您需要提供開票資料。

3、你們的傳感器原理與檢測技術實驗臺，傳感器測試技術與信號處理實驗臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
