電工綜合實訓考核設備，農村振興大賽電工實訓設備

時間：2025-07-24 23:45:51 點擊次數：中人教儀廠

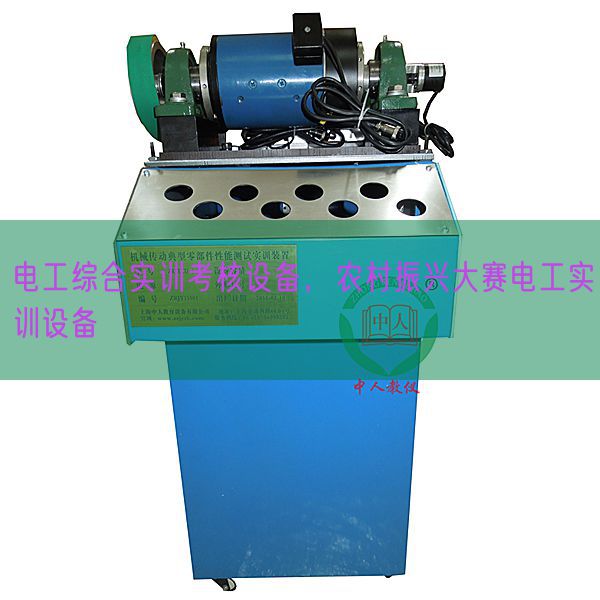

電工綜合實訓考核設備，農村振興大賽電工實訓設備(圖1)

CJ-01A 電工綜合實驗考核設備

一、設備功能與構造
電工綜合實驗考核設備由plc 電氣控制應用平臺、電力拖動裝配平臺、立式塑膠機控制電子回路故障診斷實驗平臺、電腦桌、裝配桌、實驗儀表工量具等構成。
1.PLC電氣控制應用平臺
平臺上面裝配備有智能物聯網模型塊、PLC、觸摸屏、變頻器、伺服驅動器、步進驅動器、指示燈按鈕模型塊等器件，融合自動控制系統電氣控制電子回路的接線、PLC編程與調節測試于一體，適用實驗教學、鑒定培訓及職業競賽的需要。
2.電力拖動裝配平臺
電力拖動裝配平臺應用萬能網孔板開放式設計，自由結合的思路，平臺配套電力拖動實驗套件箱，學生按照實驗項目的要求，選取器件、結合成相應的實驗電子回路，完成電力拖動線路裝配、接線、調節測試及工序技藝整理，適用實驗教學、鑒定培訓及職業競賽的需要。
3.立式塑膠機控制電子回路故障診斷實驗平臺
立式塑膠機控制電子回路故障診斷實驗平臺選取的電子回路是模擬真實的工業生產控制系統，其中含有了裝料、加熱、冷卻和卸料功能。學生按照工序技藝流程，實行故障診斷與排除。工序技藝流程如下：
作業開始，首先用手動將轉臂轉到裝料位（5B1點），按下啟動。首先加熱室的進料門在電機3M1的拖動下打開，開到位（6B1）以后，轉臂由裝料位（5B1點）到加熱位（7B1點）開始加熱。轉臂到加熱位以后，進料門關閉（到位6B2）。加熱時間到以后，出料門在電機3M2的拖動下打開（到位8B1），轉臂由加熱位到冷卻位（9B1），出料門在電機3M2的拖動下關閉（到位8B2），在冷卻位風冷電機（4M1）開始冷卻，時間到以后，轉臂由冷卻位到卸載位。卸料結束，手動將轉臂由卸料位轉到裝料位。
4.環形傳送分揀任務模型
模型底層基板由8mm厚鋁板加工氧化而成，裝備有四個黑色鑄鋁拉手，便利搬運。底層基板上方有環形輸送帶、氣動機械手、搬運龍門架、分揀機構、變頻電機、伺服電機、步進電機、多種傳感器及氣缸等構成。該任務模仿生產線自動化控制，變頻器控制輸送帶電機完成調節速度功能；經過光纖、光電、金屬、RFID等多種傳感器檢驗測試，PLC控制伺服、步進、多種氣缸動作完成上料、分揀、搬運等多種功能。同時為便利教學，端口應用全開放設計。
5.直線DC調節速度模型塊
模型塊底層基板應用優質Q235冷軋鐵板經折彎后焊接而成，表面靜電噴塑處置整理。底層基板上裝備有兩個黑色鑄鋁拉手，便利搬運。底層基板上方有直線DC電機、測速發電機、直線DC調節速度線路板、顯露系統等構成。該模型塊應用測速發電機反饋電壓（V）和給定電壓（V）形成閉環調節速度系統，調節速度系統由給定電壓（V）、轉動速度負反饋、放大電子回路、觸發產生電子回路及主電子回路構成。學生按照功能要求實行測量解析，完成故障診斷與排除。
6.裝配桌
由桌體框體結構和臺面兩大部分構成。桌體框體結構用優質Q235冷軋鐵板折彎焊接，噴塑后組裝連接，預設電源插頭座拓展孔，依據用途可加裝電源插頭座，配備1個2層工量具儲物柜，表面靜電噴塑，可儲藏工量具，放放置于裝配桌下部一側。臺面用高密度中纖板，表面貼壓防火燒板，耐腐蝕、防靜電，可隨意拆卸裝配，便利運輸裝配。
7.電腦桌
電腦桌應用優質Q235冷軋鐵板折彎焊接加中纖板臺面組裝而成，含有概括臺面、鍵盤抽屜、主體架等部分，桌腿裝配4個萬能轉向輪，便利位移。
8.設備備品備件包
含有設備裝配、調節測試、實驗所需要的備品備件、配線、耗材等，含有概括PLC編程線、觸摸屏USB下載線、通訊線、空氣壓縮機、排插頭座、裝配耗材等。
二、設備功能數值概覽
作業電源： AC380V±10％ 50Hz
規格限定功率（W）：≤1.5kW
安全保護功能：漏電保護、過流保護、短路保護、接地保護
PLC:西門子CPU 1214C DC/DC/DC 晶體管型，14寫入/10輸出
數字量寫入/輸出模型塊：繼電器型，16寫入/16輸出
伺服系統：匯川IS620P，伺服電機：0.1KW/軸高：20mm
變頻器：匯川MD200變頻器
步進驅動器：YKD2305M 步進電機：YK42XQ47-02A
觸摸屏：TPC7062TI
RFID：工業RFID讀寫器
單站尺寸：W800D700H1830mm
區域尺寸：5000mm*3000mm

三、設備配備報價表單

序號	配備名稱	規格型號	單位	數量	備注
PLC 電氣控制應用平臺
1	主體平臺		套	1
2	智能物聯網模型塊		套	1
3	電源模型塊		套	1
4	PLC電氣控制掛板		套	1
5	環形傳送分揀任務模型		套	1
6	數字孿生擬真系統		套	1
電力拖動實驗平臺
1	主體平臺		套	1
2	智能物聯網模型塊		套	1
3	電源模型塊		套	1
4	電力拖動掛板		套	1
5	電機組		套	1
立式塑膠機控制電子回路故障診斷實驗平臺
1	電源模型塊		套	1
2	主體平臺		套	1
3	立式塑膠機控制電子回路掛板		套	1
4	智能物聯網模型塊		套	1
5	直線DC調節速度模型		套	1
6	電腦桌		套	1
7	裝配桌		套	1
8	培訓資源包		套	1
9	設備配線包		套	1
10	凳子		張	2
電力拖動實驗套件箱
1	剩余電流（A）動作斷路器	NB1LE-40 3P+N C16	個	1
2	小型斷路器	NB1-63 3P C16	個	1
3	交流AC接觸器	CJX2-1210 220V	個	6
4	輔助觸頭	F4-22	個	6
5	中間繼電器	JZC1-44 AC220V	個	4
6	熔體	RT28-32/4A	個	7
7	熔斷器座	RT28N-32 32A	個	7
8	時間繼電器	JSZ3A-B（通電延時0.1s-6m) AC220V	個	2
9	時間繼電器	JSZ3C-B （瞬動型通電延時0.1s-6m) AC220V	個	2
10	時間繼電器座	PF083-A /8T圓孔	個	4
11	熱過載繼電器	NR4-63/1.6-2.5A	個	3
12	行程開關	LXK3-20S/B 不帶鎖單輪	個	3
13	行程開關	LXK3-20S/BH 帶鎖單輪	個	3
14	自復平頭按鈕	LA38-11BN 1常開1常閉紅色	個	2
15	自復平頭按鈕	LA38-11BN 1常開1常閉綠色	個	3
16	自復平頭按鈕	LA38-11BN 1常開1常閉黃色	個	1
17	1位蘑菇頭式按鈕	LA38-11	個	1
18	1位按鈕盒	NPH1-10 淺灰色	個	1
19	2位按鈕盒	NPH1-20 淺灰色	個	1
20	3位按鈕盒	NPH1-30 淺灰色	個	4
21	信號指示燈	AD16-22DS/4 AC220V 綠色	個	3
22	信號指示燈	AD16-22DS/4 AC220V 黃色	個	2
23	信號指示燈	AD16-22DS/4 AC220V 紅色	個	2
24	二位置鎖定旋鈕式開關	LA38-11 1常開1常閉	個	3
25	橋堆	KBPC5010 50A/10W	個	1
26	管式電阻	RX20-50W100Ω±5%	個	3
27	線槽	40*35白色	條	3
28	通用C45鋁導軌	357.51.1mm 1米	條	3
29	裝配螺釘		套	1
實驗工量具
1	歐式管型壓線鉗	0.25-6mm2 (HSC86-4)	把	1
2	螺絲刀	十字PH2*100 mm	把	1
3	螺絲刀	PH0*75強力型十字	把	1
4	螺絲刀	5*75強力型一字	把	1
5	手動螺絲刀套件	38PCS,H4*28mm	把	1
6	剝線鉗	150MM	把	1
7	不銹鋼剪刀	NS-3	把	1
8	卷尺	5米	把	1
9	直角尺	300*150mm	把	1
10	斜口鉗	7寸貨號	把	1
11	手柄套筒	7mm	把	1
12	塑柄調動式鋼鋸架	10寸-12寸可調節測試	條	1
13	鋼鋸條	18TPI×12"/300mm	把	4
14	數字萬用表	UT139C	把	1
15	多角度桌虎鉗	3寸	把	1
16	外熱式電烙鐵	60W	把	1
17	全金屬電烙鐵架	雙格 110*98mm 黑色	個	1
18	焊錫絲	Ф0.8mm	卷	1
19	數字示波器		套	1	用戶自購
