制冷制冷熱直流變頻空調實驗實訓裝置
時間：2026-02-12 06:00:47 點擊次數：
中人教儀廠
-JD139 制冷制冷熱直線DC變頻空調實驗實驗裝置
一、設備基礎簡介
制冷制冷熱直線DC變頻空調實驗實驗裝置是專門為職業院校制冷類相關專業而研制的實驗裝置，按照制冷類行業中空調與冰箱維修技術的特別點，針對空調的電氣控制以及制冷系統的裝配與維修實行設計，強化了學生對空調冰箱系統管路的裝配、電氣接線、工況調節測試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統裝配。
主要實驗對象：電子膨脹閥、制冷流量自動控制系統、 4.3寸觸摸屏直線DC變頻系統、變頻調動控制、12路4.3寸觸摸屏溫度（℃）測控系統。

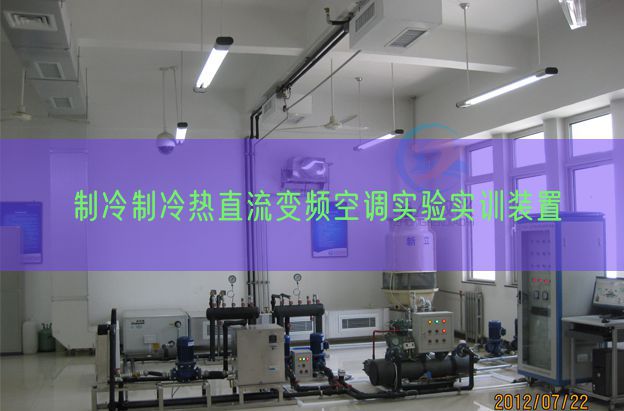

設備圖片（儲物柜子選配）
二、功能特別點
1、制冷制冷熱直線DC變頻空調實驗實驗裝置集制冷空調、冰箱系統裝配、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調節測試于一體。
2、制冷制冷熱直線DC變頻空調實驗實驗裝置應用模型塊化設計，電氣控制與制冷系統單獨分開，并而且電氣部分設定檢驗測試點，測測端子以及各路的輸出連接端子，可供學生實行單獨接線、測量試驗、遠行等實操。
3、實驗平臺直觀展示了空調、冰箱的系統構造、作業原理?？汕宄目吹街评湎到y(tǒng)構造 及主要部位件的實物，系使整個空調系統系統的就地實時作業狀態一目了然。
* 4、制冷制冷熱直線DC變頻空調實驗實驗裝置是按照分體式空調器、直冷冰箱控制電子回路、作為實驗考核對象，能 使學生熟練掌控把握空調器控制電子回路、基礎原理及維修技術。
5、使用該裝置能學到分體式式空調器、。其中空熱泵分體空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種作業模式。
6、冰箱冰箱控制電子回路為直冷模式控制。
*7、安全保護：
應用LCD液晶操作面板就地實時監控設備運行現象，提能就地實時監測電壓（V）、電流（A）、功率（W）、電能等功能數值，液晶觸摸屏監測數值。智能電源管理系統設定有短路、過流、過壓、欠壓、失壓、功率（W）限定6大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過清除故障后，才能上電成功
三、技術功能數值參考規格
1、寫入電源：一相三線 AC220V±10% 50Hz
2、作業環境 ：溫度（℃）-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量（KV） ： ≤1.5KVA
4、制冷劑： R22、R600a
5、冰箱：85W，
6、外觀尺寸（大約）1600mm×700mm×1150mm
7、環保等級 材料選用符合國家相關環保標
8、安全保護：應用LCD液晶操作面板就地實時監控設備運行現象，提能就地實時監測電壓（V）、電流（A）、功率（W）、電能等功能數值，液晶觸摸屏監測數值。智能電源管理系統設定有短路、過流、過壓、欠壓、失壓、功率（W）限定6大保護功能
四、空調系統構成
*1、新型實驗平臺：
A）桌子應用100*100MM鋁型圓形材形為構造，桌面支撐架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。
B）實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上，
整機含空調系統、電冰箱系統、電氣控制系統等構成。
2、空調外機
由制冷壓縮機、外風機、四通閥、空調閥、制冷過濾器、液視鏡、手閥構成
3、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
4、電源模型塊：
含有概括漏電短路器，電壓（V）表（0～250V） 1只，電流（A）表（0～5A）1只、。
*5、分體空調控制線路模型塊:
電腦板電子回路原理圖清楚明確，元件焊接在對應原理圖位置上，電腦板上設定有10個故障開關，可全方位演示電子回路故障功能，
6、透明式分體空調室內機
內機為一體化成型透明有機玻璃外殼，可清晰的看到內機構造，含有概括風筒、電機、蒸發蒸發器。
1）風機構造模式：五線電機、三速可調
2）送風模式：應用標準的風筒送風模式
五、智能直線DC變頻控制（四合一實驗主機）
系統含有概括三個主要系統：1）直線DC變頻壓縮機變頻系統、2）制冷流量自動控制系統，3）觸摸屏4.3寸智能制冷壓縮機控制系統、4）12路4.3寸路溫度（℃）測量模型塊、四套系統相互協作完成制冷壓縮機變頻實驗，制冷劑流量調動實驗、數值功能數值調動實驗。
1、4.3寸觸摸屏智能制冷控制系統
1）嵌入式觸摸屏主機，應用觸摸屏控制,可直接進入系統調動，經過4.3寸156M,電容式觸摸屏可調動壓縮機作業頻率、溫度（℃）對比、制冷劑流量調動、排氣溫度（℃）、吸氣溫度（℃）度、冷凝溫度（℃）、蒸發溫度（℃）、制冷劑選用、過熱度調動等30組功能數值設定。
2）頻率調動：經過觸摸屏按鍵，手動可以從10-120HZ頻率可調，能適用學生在10HZ-120HZ現象下壓縮機的制冷數值。很好的學習掌控把握撐握變頻空調在不一樣工況的狀態
3）過熱調動，經過系統過調動過熱溫度（℃）=吸氣溫度（℃）-蒸發溫度（℃）。
4）故障顯露：經過系統過顯露變頻壓縮機過流、過熱，失步
5）環境傳感器就地實時測量環境溫度（℃），可控制電磁膨脹閥的開度電大開度5000步，管道溫度（℃）傳感器、可控制壓縮機制熱上過程開度。排氣傳感器：控制壓縮機過熱保護
6）頻率顯露：觸摸屏上可以就地實時顯露壓縮機的10-12HZ作業頻率，
7）屏上可就地實時溫度（℃）：排氣溫度（℃）、回氣溫度（℃）、冷凝溫度（℃）、蒸發溫度（℃），為實驗提供數值
2）直線DC變頻壓縮機變頻系統
*1）手動制冷模式下最大輸出電流（A）4.5A、最小頻率30HZ,電大頻率120HZ。系統應用用直線DC變頻控制方法，配套直線DC4/6極電機4-48脈沖信號設定，可在觸摸屏上隨意寫入如（50HZ）頻率，壓縮機會經過電腦板運行寫入頻率改變，而自動調節壓縮機輸出頻率輸出電壓（V）30-210V。為實驗提供不一樣的運行模式。
自動制冷模式下，壓縮機頻率隨設定溫度（℃）的改變而自動調動壓縮機頻率（10－120HZ
2）故障模式：可在觸摸屏上與變頻板在實驗板上雙向故障代碼顯露，分別顯露：
|
序號 |
名稱 |
代碼 |
|
1 |
壓縮機啟動失敗，系統重新啟動 |
外機閃1次 |
|
2 |
電壓（V）異常 |
外機閃3 |
|
3 |
壓縮機堵轉讓 |
外機閃4 |
|
4 |
模型塊溫度（℃）過高 |
外機閃5 |
|
5 |
模型塊電流（A）過大 |
外機閃7 |
|
6 |
模型塊驅動故障 |
外機閃8 |
3、12路溫度（℃）檢驗測試模型塊：
經過標準通信協議與4.3寸觸摸屏顯露屏通信，可測量12路溫度（℃）：壓縮機吸氣溫度（℃）、排氣溫度（℃）、冷凝器溫度（℃）、蒸發器溫度（℃）、空調室內溫度（℃）、冰箱排氣溫度（℃）溫度（℃）、冰箱吸氣溫度（℃）、冰箱蒸發溫度（℃）等。，可經過屏上的對應溫度（℃）、濕度改變，制冷系統各功能數值點的改變，從而判別故障的對應位置。
4、制冷流量自動控制系統
?！?.3寸嵌入式摸屏主機：系統由顯露模型塊、功能模型塊、嵌入式觸摸屏主機，應用觸摸屏控制,可直接進入系統調動，電壓（V）5-36V/50HZ，帶開機語音功能，尺寸5寸，內部存儲156M,電容式。
1）、4路溫度（℃）控制：壓縮機排氣溫度（℃）、壓縮機吸氣溫度（℃）、蒸發器溫度（℃）、冷凝溫度（℃）。
2）、設定有觸摸屏調動和手動調動功能
3)、可自行定制制冷系統制冷劑流量設定最小開度。
*4）、可以設定過熱度、自動調動：設備運行時有斷電記憶功能，保持當前值不變。保證制冷/熱泵/冷庫/水機等狀態下的流量開度。
5)、開度就地實時顯露：控制對象為最大 5000 開度設定。
6)、可自動確定制冷系統中冷媒，如： R134AR22R410A 等其它冷媒。
7）、手動4 路就地實時溫度（℃）顯露：控制器同時檢驗測試系統的制冷多點溫度（℃），來控制機組過冷/過熱度。
8）、顯露界面上29 路功能數值控制功能數值設定/查詢：控制器內全部與控制相關的溫度（℃）功能數值、時間功能數值、控制功能數值、等29個功能數值全部可以調節，以適應制冷/熱泵/冷庫/水機等設備。
9）、4路用戶模仿環境數值入：在調節測試中經過系統模仿設定，可模仿制冷主機組在各個溫度（℃）條件下，閥的開度狀態來積累大量數值，從而按照每一個制冷機組的特別點來設定的標準開度值。
10）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度（℃）、保護動作電子回路等運行狀態。
11)、過冷/熱度控制界限：2-15 攝氏度?？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數值。
12)、手動設定溫度（℃）和開度可顯露查詢/設定：控制器全部檢驗測試到的溫度（℃）全部可以被查詢開度也可以就地實時查詢顯露
13)、手動設定調動功能：在機組研發和調節測試階段，可以經過控制器手動調動功能，取得有效的試驗數值。
六、直冷冰箱系統構成
1、冰箱
由制冷壓縮機、制冷過濾器、液視鏡、手閥構成
2、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
3、模仿冰箱
內機為一體化透明有機玻璃，可清晰的看到時內機構造，含有概括蒸發器、溫控制器、
七、智能電源管理系統：
設定有短路、過流、過壓、欠壓、失壓、功率（W）限定6大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過清除故障后，才能上電成功
應用LCD液晶操作面板就地實時監控設備運行現象，提能就地實時監測電壓（V）、電流（A）、功率（W）、電能等功能數值，液晶觸摸屏監測數值。
閥值值設備：短路、過流、過壓、欠壓、失壓、功率（W）等閥值設定
短路保護：保護設備電流（A）大到3倍時同，0.3秒內瞬間跳閘
漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
過壓保護：有效防止設備損壞，當電壓（V）達到時270V時，系統0.5秒內瞬間跳閘。
欠壓保護：有效防止設備損壞，當電壓（V）達到時165V時，系統0.5秒內瞬間跳閘。
強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能經過清除故障后，才能上電成功
故障查詢：一鍵故障可查詢歷史故障源
故障測量試驗功能：可在線測量試驗出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
手自動功能：手動、自動自由變換
八、項目實驗內容
1、制冷工專用工量具的使用
2、空調制冷系統的保壓、檢漏與制冷劑加充
4、空調控制電子回路電氣故障考核、故障解析與故障排除
3、冰箱制冷系統的保壓、檢漏與制冷劑加充
4、冰箱抽真空實驗
5、冰箱控制電子回路電氣故障考核、故障解析與故障排除
6、 學會使用系統輔助計算，輕松的制冷劑功能的計算（物熱力學與熱物理據運行據數值，制冷劑的對比）、結合套件計算 、結合套件效率的計算。
7、 學會使用系統計算各種制冷循環中，系統中結合套件功能數值以及功能系數、重量流率，配管尺寸等功能數值
九、制冷/空調系統實操系統：（單機版）
是為學習掌控把握、實驗、實驗、而設計的制冷教學、管理、應用系統，系統支持在線選型，輕松的實行各種結合套件制冷量、特性、制冷劑的計算，還可以詳細的解析計算出各系統、壓縮機、冷凝器、蒸發器的功能解析報告，是不可多得的制冷系實驗應用系統，系統可有效計算解析制冷系統中的特性，是作業學習掌控把握的好幫手。PC版本系統支持在PC上實行制冷系統各結合套件模仿運行，模仿效果非常之逼真，可以獲取詳細的功能數值并實行計算，還可以繪圖。
主要功能
1）制冷劑功能的數值獲取（物熱力學與熱物理據運行據數時，制冷劑的對比）、結合套件計算 、結合套件效率的計算。
2）瞬間動態擬真對象的冷卻：如：其冷卻期間的評估。
3）周期解析：例如一個和兩個階段的周期對比。
4）系統尺寸：獲取結合套件的大小與一般的尺寸標準。
5）過冷溫度（℃）的設定、過熱度載入選用計算
6）提供便捷的制冷系統使用方法，支持在PC上模仿制冷的效果，可以制作壓焓圖，可以測量試驗制冷系統是否可以正常運行，非常廣泛應用來高校學習掌控把握、實驗。
7）系統把可數值獲取應用制冷管道管徑選型、制冷劑物性結合套件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算全部制冷劑和一些CFC的熱力物質數值和運輸特性。含有計算不一樣的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）系統可獲取幾個不一樣的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數?？梢栽陧椖恐欣斫馊绾芜x用和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲取制冷狀態圖：為全部制冷劑提供了相關的壓力焓和溫度（℃）-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選用循環圖標，可以按照自己的功能數值來設定制冷循環，單級循環和多級循環均可以完成，不僅有各種制冷劑的物性功能數值表。如進入5號壓縮功能數值設定界面，等待功能數值設定完畢，點擊計算按鈕；當功能數值計算完成，可查看各壓力點功能數值以及功能系數、重量流率，配管尺寸等功能數值
12）壓焓圖，PC系統模仿計算運行條件與已知結合套件的系統評估實操，系統效率和建議，評價降低能耗。
十、配備：
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
實驗桌 |
套 |
1 |
鋁制實驗臺，鋁材 |
|
2 |
實驗臺 |
套 |
1 |
板金構造 |
|
3 |
電源及儀操作面板 |
套 |
1 |
含有概括漏電短路器，電壓（V）表（0～250V） 1只，（0～5A）1 只、電源插頭座，安全連線等。 |
|
4 |
變頻空調電氣控制板 |
套 |
1 |
含有概括變頻空調控制板， 空調遙控器 |
|
5 |
空調外機系統 |
套 |
1 |
含壓縮機，閥門液視鏡、過濾器四通閥、冷凝器 |
|
6 |
透明空調室內機 |
套 |
1 |
蒸發器，透明室內機，風機，卷風筒 |
|
7 |
冰箱系統 |
套 |
1 |
含壓縮機，閥門液視鏡、過濾器、冷凝器 |
|
8 |
模仿冰箱 |
套 |
1 |
含有機玻璃箱、蒸發器，透明室內機、溫控器 |
|
9 |
智能電源管理系統 |
套 |
1 |
|
|
10 |
智能直線DC變頻控制三合一主機
|
套 |
1 |
含4.3寸觸摸、直線DC壓縮機控制器、12路溫度（℃）測控模型塊、直線DC壓縮機驅動、電子膨脹閥控制器 |
|
11 |
實驗指導書 |
本 |
1 |
|
|
12 |
凳子 |
個 |
2 |
|
|
13 |
儲物柜子 |
個 |
1 |
選配 |
