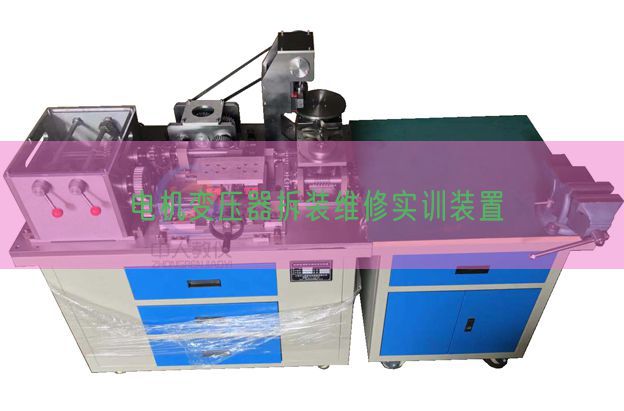

JB-03 電機變壓器拆卸裝配維修實驗裝置
一、基礎簡介
電機變壓器拆卸裝配維修實驗裝置是實行一相變壓器、一相電容運行異步電機和三相鼠籠異步電機的拆除、重繞、組裝、維修和電機出廠檢驗測試的技能實驗平臺，可對學生在電機拆除、重繞、組裝及檢修方面實行技能實訓。電機變壓器拆卸裝配維修實驗裝置適用來機電一體化、自動化及相關電氣專業的《電機制造工序技藝》《電機維修》《電機測量試驗》等課程，集合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教學資料及實訓指導書—維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。
二、技術功能數值
1、寫入電壓（V）：三相四線制～380V±10% 50Hz
2、作業環境：環境溫度（℃）界限為-5～＋40℃ 相對溫度（℃）＜85%（25℃）
3、裝置容量（KV）：＜1.5KVA
4、外觀尺寸：1300mm×750mm×1300mm
三、裝置的配備裝備
1、電源控制屏
控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板
2、實驗桌
實驗桌上方附有防靜電絕緣橡膠墊，為了方便繞線和實驗室的管理，將手搖式電子計數線繞機固定在桌面上，桌子下方設定有放置銅線的繞線儲物柜。
3、主控功能板
（1）三相四線電源寫入，經漏電保護器和總開關，由接觸器經過起、停按鈕實行實操，并設定有急?？刂瓢粹o。
（2）控制屏操作面板上設定有指針式交流AC電壓（V）表三只，查看三相電網電壓（V）。
（3）三相可調交流AC電源，經過1.5KVA三相同軸自耦調壓器實行調壓，可輸出三相0～450V及一相0～250V可調電壓（V）。
（4）直線DC電源部分：
220V/0.5A直線DC電源一組，還有短路保護功能。
0～250V可調直線DC高壓電源一組，帶有過壓保護及短路保護功能。
4、儀表功能板
（1）提供交流AC數字電流（A）表三只，測量界限0～5A，精確度0.5級，三位半數字顯露。
（2）直線DC數字mA毫安表一只：測量界限0～2000mA，三位半數字顯露，精確度0.5級。
（3）智能功率（W）、功率（W）因數表一只：由一套微電腦，高速、高精確度A/D變換芯片和全數字顯露電子回路包括。經過鍵控、數字顯露窗口完成人機對話的智能控制模式。為了提升測量界限和測量試驗精確度，將被測電壓（V）、電流（A）瞬時值的取樣信號經A/D變換，應用先進的DSP技術計算有功功率（W）、無功功率（W），功率（W）表精確度為0.5級，電壓（V）、電流（A）測量范圍分別為450V、5A，可測量負載的有功功率（W）、無功功率（W）、功率（W）因數及負載的性質；還可以貯存、記錄15組功率（W）和功率（W）因數的測量試驗成果數值，并可逐組查詢。
（4）一相電容運行電機電容：4uF/450V CBB電容。
（5）雙刀雙擲開關一只。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
5、儀表器具配備裝備
（1）500V等級兆歐表一只，用來測量試驗電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯露
（3）鉗形電流（A）表一只
6、制作設備、電機等配備裝備
（1）拆、裝工量具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（3）手搖電子計數繞線機一臺：數字顯露界限0～9999匝數，計數精確、計數便利
（4）未浸漆的一相變壓器：容量（KV）100VA，電壓（V）AC220V/55V，電流（A）0.45A/1.8A。
（5）未浸漆的一相電容運行異步電機：規格限定功率（W）120W，電壓（V）220V，電流（A）1A，轉動速度1420r/min。
（6）未浸漆的三相鼠籠異步電機：規格限定功率（W）180W，電壓（V）380V（Y接法），轉動速度1400r/min。
7、實驗實驗連接線及備品備件
應用高可靠護套構造手槍插連接線（不存在任何觸電的可能），里面應用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實驗項目
（一）一相變壓器修理及測量試驗
1．變壓器拆除前的數值記錄與計算
2．變壓器的拆除
3．變壓器的繞組繞制
4．變壓器組裝
5．絕緣電阻測量試驗 6．直線DC電阻測量試驗
7．變壓器同名端判別
8．變壓器變比測量試驗
9．變壓器空載運行
10．變壓器短路
（二）一相電機修理及測量試驗
1．一相電容運行電機拆除前的數值記錄與計算
2．一相異步電機的拆除
3．一相電機繞組繞制
4．一相變壓器的組裝
5．絕緣電阻測量試驗
6．直線DC電阻測量試驗
7．一相異步電機空載
8．一相異步電機短路
（三）180W三相鼠籠式異步電機的修理及測量試驗
1．三相鼠籠式異步電機拆除前的數值記錄與計算
2．三相鼠籠式異步電機的拆除
3．三相鼠籠式異步電機繞組繞制
4．三相鼠籠式異步電機組裝
5．絕緣電阻測量試驗 6．直線DC電阻測量試驗
7．三相鼠籠式異步電機繞組首末端判別
8．三相鼠籠式異步電機空載
9．三相鼠籠式異步電機短路
五、電機變壓器拆卸裝配維修實驗裝置配備表單
|
NO |
配備名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
1 |
實驗實操桌 |
|
套 |
1 |
|
|
2 |
實驗屏 |
|
臺 |
1 |
|
|
3 |
學生凳 |
|
張 |
2 |
|
|
4 |
絕緣皮（膠墊） |
|
張 |
1 |
|
|
5 |
備品備件及工量具 |
|
套 |
1 |
見表一 |
|
6 |
安全實驗連接線 |
|
根 |
20 |
|
|
7 |
指導書 |
|
套 |
1 |
|
|
8 |
配套教學資源 |
|
|
|
附件 |
表一 備品備件及工量具
|
序號 |
名 稱 |
數量 |
備注 |
|
1 |
890B+數字萬用表 |
1只 |
|
|
2 |
鉗形電流（A）表 |
1只 |
|
|
3 |
兆歐表 |
1只 |
500V |
|
4 |
尖嘴鉗、拆、裝工量具 |
1套 |
6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀各1 |
|
5 |
繞線裝置 |
1套 |
含有概括電機繞線模、繞線軸、繞線架、壓線架 |
|
6 |
手搖電子計數繞線機 |
1臺 |
|
|
7 |
未浸漆的一相變壓器 |
1只 |
100VA |
|
8 |
未浸漆的一相電容運行異步電機 |
1臺 |
120W |
|
9 |
未浸漆的三相鼠籠異步電機 |
1臺 |
180W |
