過程控制儀表工實訓裝置,儀表工實訓裝置
時間：2025-07-28 23:42:04 點擊次數：
中人教儀廠
-CG21 過程控制儀表工實驗裝置
一、系統總體基礎簡介
過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度（℃）、壓力、流量、液位等功能數值，對其實行測量、控制，解析過程功能數值改變特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀表器具儀表，接近工業實際，使用安全，運行平穩，維護簡便，性價比優越。
1、功能：
(1)、可適用"自動調動原理"，"過程控制"，"控制儀表"，"自動檢驗測試技術與傳感器","計算機數值"及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表實操人員、系統運行監控人員的實習、培訓實驗設備。
二、設備構造與特別點：

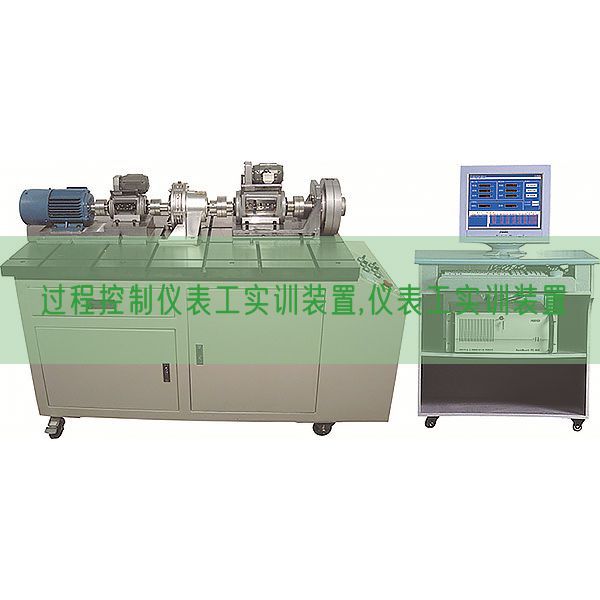

1、外觀構造：
2、設備特別點：
（1）、分體式設計，模型塊化組裝式構造，可以按照不一樣的需要選用、plc控制，儀表控制,模仿PID控制構成不一樣的控制系統。含有常規水箱檢驗測試控制裝置、鍋爐加熱裝置。
（2）、二水箱配備；一路供水系統。
（3）、實驗儲物柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配備有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明實操提供條件。
（5）、裝置的儀表、部位件均選用現代化技術工業級設備，智能化程度高。精確度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）、安全度高，系統配備有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可查看、可自己動手參與實操、可自行編程實行檢驗、可按照記錄的就地實時彎曲線實行課程理論解析等。
（8）鍋爐加熱程控保護系統：
A、加熱電子回路加有保險管實行過載保護，并設定有防干燒保護功能；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器作業。
（9）、人生安全及設備的保護措施：
A、加有電流（A）型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控制電子回路加有保險管，有效保護器件因過載造成損壞。
（10）、電源啟停控制方法；應用啟停按鈕控制接觸器來控制電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾：
A、各種電源及各種儀表設定有可靠的保護功能
B、各種電源及各種儀表的強電應用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭應用封閉式構造，防止觸電事故的發生。
三、系統技術功能數值:
1. 作業電源：一相兩相線AC220V±10% 50Hz
2. 整機容量（KV）：≤1kVA
3. 外觀尺寸：1600mm×800mm×1800mm
4.上位計算機數值組態系統，應用MCGS（Monitor and Control Generated System）全中文工控組態系統實行研發的實驗系統。運行環境要求，參見MCGS用戶指南?？梢詷嫵苫ヂ?lián)網,一臺老師機可以控制十幾臺學生機,完成數值共享。
5.重量：實驗臺+實驗架，約重250Kg
上位機系統
有完善的編程系統、過程裝置管理系統及上位監控管理系統，配備裝備工控組態系統，單片機數值收集與Matlab算法控制系統，PLC編程系統：
（1）PLC編程系統
經過通訊電纜線使PLC與計算機數值使用系統建立通訊關系后，使用系統可以對PLC的全部功能實行編程，對編寫好的程序實行下載和裝配，對已運行程序實行在線編程或監控等。
（2）單片機數值收集與算法控制系統：
運用RS232通信連接口，協作單片機控制與計算機數值算法控制系統，完成各種數字式PID運算控制和各種先進的智能控制，并完成數值就地實時收集作圖。達到學生可以使用Labview系統自行編制各種新型的、先進的控制算法，如模糊控制、神經元控制等。另外單片機還可作為單獨的控制器完成實驗。
四、系統主要配備及功能簡介（以下為單套配備表單）
1、系統執行機構配備表單
|
序號 |
名 稱 |
規格、功能數值 |
特 點 |
數量 |
|
1 |
智能電動調動閥
|
作業電壓（V）220v交流AC，控制信號4-20ma。反饋信號4-20ma，位置進度±1%，有OLED大屏顯露。 |
等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴 |
1只 |
|
2 |
一相磁力泵 |
無泄漏，低噪音，一相220VAC，90W。 |
聲音對比小,有利于實驗室保持安靜,作業的平穩性非常好 |
1臺 |
|
3 |
溫控調壓模型塊+散熱器 |
全隔離一相交流AC可控硅調壓模型塊；控制信號：4-20mADC。 |
自行設計功能可靠安全 |
1套 |
|
4 |
加熱環 |
功率（W）：800W，220VAC。 |
設定有防干燒保護功能 |
1只 |
2、傳感變送器表單
|
序號 |
名 稱 |
規格、功能數值 |
特 點 |
數量 |
|
1 |
擴散硅壓力變送器（液位） |
選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精確度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
不銹鋼隔離膜片,適用界限廣,高精確度,高溫定性,高可靠性,構造精巧裝配便利,零點漂移小,它的價格是普通的傳感器的兩倍 |
2只 |
|
2 |
壓力變送器 |
選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精確度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
1只 |
|
3 |
Pt100溫度（℃）傳感器及溫度（℃）變送器 |
Pt100：A級；溫度（℃）變送器：0.5級精確度，0-100℃。 |
—— |
1套 |
|
4 |
渦輪流量計及流量變送器 |
（1）測量范圍：選0-1200L/h；（2）輸出信號：4-20mADC；（3）精確度：0.5級。 |
整個系統管道由鋁塑管和不銹鋼管連接而成，不會產生漏水現象。全部的手動閥門均應用優質球閥，流量計和壓力傳感器裝配在官道上以測量管道流量和水泵出水口壓力。 |
1套 |
3、控制系統配備表單
|
序號 |
名 稱 |
規格、功能數值 |
品 牌 |
數量 |
|
1 |
單片機Labview控制 |
2模仿量寫入,1模仿量輸出 |
|
1套 |
|
2 |
智能儀表控制系統 |
AI 808P智能儀表 |
廈門宇電 |
1臺 |
|
3 |
PLC控制 |
SMARTPLCSR20AC/DC/RLY，繼電器型,12寫入/8輸出，EM AM06，4入2出模仿量。 |
西門子 |
1套 |
4、系統系統配備表單
|
序號 |
名 稱 |
規格、功能數值 |
品 牌 |
數量 |
|
1 |
labview控制系統 |
|
|
1套 |
|
2 |
智能儀表控制系統 |
—— |
—— |
1套 |
|
3 |
PLC編程系統 |
step 7 MicroWIN |
西門子 |
1套 |
5、其他設備
|
序號 |
名 稱 |
規格、功能數值 |
品 牌 |
數量 |
|
1 |
實驗用淡藍色透明有機玻璃水箱 |
含有概括上水箱、下水箱和儲水箱。上、下水箱應用優質有機玻璃，水箱下部均接有壓力傳感器。儲水箱由不銹鐵板制成 |
|
2只 |
|
2 |
不銹鋼溫控實驗箱 |
由加熱箱、加熱環、Pt100、溫度（℃）變送器構成，加熱箱內無水斷電保護裝置，也防止溫度（℃）干燒。 |
|
1只 |
|
3 |
不銹鋼儲水箱 |
內有獨特的構造設計和不銹鋼過濾網，拆洗便利 |
|
1只 |
|
4 |
儲水箱自動進、排水裝置 |
其中儲水箱下部裝備有出水閥，水箱需要更換水時，把出水閥打開將水直接排出。 |
|
1套 |
|
5 |
繼電器 |
小型繼電器 |
國產 |
1只 |
|
6 |
電磁閥 |
電磁閥作為電動調動閥的旁路，可以完成階躍和脈沖干擾，經過手動閥開度可調動階躍和脈沖干擾的大小。 |
國產 |
1只 |
|
7 |
全部不銹鋼管及備品備件，多加設備的使用壽命。 |
外加工 |
|
1套 |
五、系統能完成的實驗項目
1.實驗裝置的基礎實操與儀表調節測試；
2.壓力變送器的零點遷移和功能測量試驗實驗；
3.單容自衡水箱的對象特性測量試驗實驗；
4.雙容自衡水箱的對象特性測量試驗實驗；
5.溫度（℃）位式控制實驗（智能儀表控制、PLC控制，共有兩種模式）；
6.溫度（℃）連續控制實驗（單片機Labview控制、智能儀表控制、PLC控制）；
7.智能儀表控制實驗；
8.單容水箱液位控制實驗（單片機Labview控制、智能儀表控制、PLC控制）；
9.雙容水箱液位控制實驗（單片機Labview控制、智能儀表控制、PLC控制）；
10.流量定值控制實驗（單片機Labview控制、智能儀表控制、PLC控制）；
11.單容水箱壓力PID控制實驗（單片機Labview控制、智能儀表控制、PLC控制）；
12.單線路控制系統的重量研究；
13.串級控制系統連接實驗；
14.液位串級PID控制實驗；
15.PLC控制系統；
16.單片機Labview控制系統；
17.PLC上下水箱液位串級控制實驗——運用PC/PPI通訊電纜、MCGS組態系統；
18.液位流量串級控制實驗——運用PC/PPI通訊電纜、MCGS組態系統；
19.基于Labview的單線路PID控制實驗；
20.下位機系統中的硬件組態和程序語言編寫；
21.上位機系統中的通信建立和界面組態
