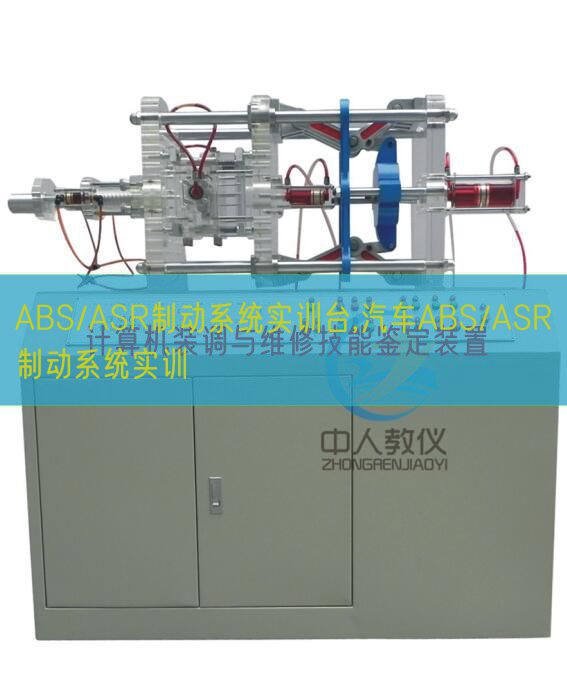

-6020 ABS/ASR限制動作系統實驗臺 一、設備簡介
該ABS/ASR限制動作系統實驗臺應用汽車ABS/ASR限制動作系統為基礎，配備有ABS/ASR系統作業原理圖，真實展示緊急限制動作時ABS/ASR系統作業過程。
適用對ABS/ASR限制動作系統的構造構成、動作演示等教學功能。
適合于汽車ABS/ASR限制動作系統課程理論教學和檢驗測試與維修實驗的教學需要。
本設備適用汽車職業教育的"五個對接十個銜接"的教學需要。

二、功能特別點
1.真實的汽車ABS/ASR限制動作系統實物為基礎，完整展示ABS/ASR限制動作系統的構成構造。
2.由三相異步電機帶動前后軸轉動，模仿汽車行駛。緊急踩下限制動作踏板時，ABS/ASR系統開始作業，前后限制動作盤保持微量轉動，限制動作踏板上可感覺不斷彈腳，真實演示汽車ABS/ASR系統的作業過程。
3.實驗臺操作面板上繪有彩色UV平操作面板噴繪電子回路圖和液壓管路圖，學生可直觀對照電子回路圖和ABS/ASR限制動作系統實物，認識和解析控制系統的作業原理。
4.實驗臺操作面板上裝配備有檢驗測試端子，可直接在操作面板上檢驗測試各傳感器、控制單元管腳的電信號，如電阻、電壓（V）、電流（A）、頻率信號等。
5.實驗臺裝配備有壓力表，可就地實時顯露限制動作總泵和四個限制動作分泵的液壓改變。
6.實驗臺操作面板上裝配備有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析等自診斷功能。
7.設備操作面板儲物柜：1.5mm冷板沖壓成形，背面設定維修門；底座應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，位移靈活，安全可靠、堅固耐用。
8.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應全部的教學資料及實訓指導書，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的作業量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢驗測試與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、技術規格
外觀尺寸：1500×1000×1700mm(長×寬×高)
驅動電源：三相四線(三相五線 380V±10% 50Hz)
外接電源：交流AC220V±10% 50Hz
作業電壓（V）：直線DC12V
作業溫度（℃）：-40℃-+50℃
主油道壓力表：0-250kg/psi
限制動作分泵壓力表：0-100kg/psi

變頻器：
功率（W）：4KW/5.5KW
寫入：AC 3PH 380V±15% 50/60Hz
輸出：9A/13A AC 3PH 0-380V 0-400Hz

三相異步電機：
電壓（V）：AC 220V/380V 50Hz
電流（A）：11.8A/6.8A
功率（W）：3KW
轉動速度：1420r/min

真空泵：
電壓（V）：AC 220V 50Hz
功率（W）：370W
抽氣速率：48L/min
極限壓力：6.7×10-2Pa
轉動速度：1400r/min
進氣口徑：Ø8
用油量：1L
噪聲：≤68

顏色：7032
鋼管：40*40*3mm
位移腳輪：100*50mm
操作面板儲物柜：1.5mm冷板沖壓成形，背面設定維修門；

四、基礎配備(每臺)

序號	名 稱	規格標準	單位	數量
1	檢驗測試控制操作面板(帶操作面板儲物柜)	裝備有各種檢驗測試端子以及彩色電子回路圖和液壓管路圖； （950*900*4mm鋁塑板，而且裝配絕緣底層基板)	套	1
2	ABS控制單元總成	原車	套	1
3	ABS指示器	原車	套	1
4	診斷座	OBDⅡ	個	1
5	點火開關	上海	個	1
6	限制動作總泵	原車	套	1
7	限制動作分泵	原車	個	4
8	剎車碟	原車	個	4
9	剎車皮	原車	個	4
10	外球籠	原車	個	4
11	半軸桿	原車	條	4
12	左右/前車速傳感器	原車	套	1
13	左右/后車速傳感器	原車	套	1
14	驅動皮條	上海	條	2
15	真空大力鼓	原車	套	1
16	限制動作踏板	原車	套	1
17	主油道壓力表	0-250kg/psi	個	2
18	限制動作分泵壓力表	0-100kg/psi	個	4
19	變頻器	上海	臺	1
20	三相異步電機	上海	臺	1
21	真空助力泵	上海	套	1
22	故障設定和考核系統	上海	套	1
23	位移臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
24	配套設備使用指導書	含電子檔	套	1
25	原廠維修手冊	原車	套	1
