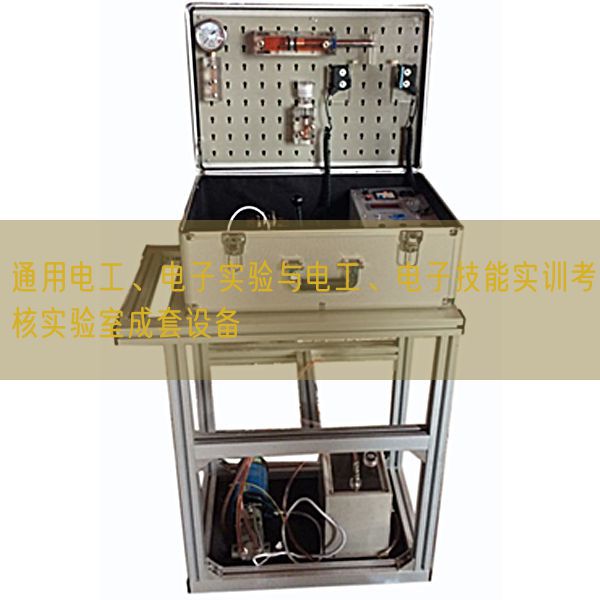

-755F通用電工、電子實驗與電工、電子技能實驗考核實驗室設備

電工實驗臺是電工、電子實驗與電工、電子實驗與考核有機的集合，做到資源共享一室多用，減少實驗實驗指導教師和教室。
電工電子實驗室設備電子技能實驗科目改革傳統實驗實驗教學模式，經過基礎實操技能和二十幾類實用新型電子回路的制作、調節測試，使學生掌控把握電子設備的制作調節測試，學會閱讀電子回路原理圖和PCB圖，熟悉常用電子元件的選用、測量試驗，掌控把握焊接和電子回路組裝工序技藝技能（設備中配備二十幾套實驗電子回路板和相應元件），并能處置整理裝配調節測試過程中出現的問題。電工電子實驗室設備實驗電子回路中涵蓋開關、音頻、信號發生、計數、譯碼、顯露、測量、控制等內容。

一、電工實驗臺及實操桌構造：
1.電工實驗臺外殼尺寸：123×35×20cm 　　
2.三相保險座 　　
3.三相電源寫入指標
4.總開關:實驗臺電源總開關,帶漏電、過載保護
5.試驗按鈕：試驗漏電開關漏電功能 　　
6.電源寫入指示1只 　　
7.電源輸出指示3只(紅、綠、黃三色) 　　
8.交流AC電壓（V）表：指示輸出線電壓（V） 　　
9.電壓（V）變換開關：與電壓（V）表協作使用，監示輸出線電壓（V）的大小與對稱現象 　　　
10.接線座5只：A單元三相四線及地線輸出 　　
11.電流（A）表W相電流（A）輸出指示 　
12.四插頭座：A單元三相四線電源輸出
13、接線座2只：B單元交流AC低壓電源輸出
14.電表(2A)：B單元交流AC電流（A）指示 　　
15.旋鈕：B單元3-24V交流AC低壓選用輸出 　　
16.開關：C單元雙路直線DC穩壓電源開關 　　
17.旋鈕：C單元雙路Ⅰ路穩流調動 　　
18.旋鈕：C單元雙路Ⅱ路穩流調動 　　
19.接線座2只：C單元Ⅰ路直線DC穩壓輸出。
20.保險座：C單元雙路穩壓電源保險 　　　　　
21.電表4只：雙路穩壓電源電壓（V）、電流（A）指示 　
22.接線座：D單元直線DC5V穩壓輸出 　　
23.電表：D單元電流（A）0.5V輸出指示 　　
24.開關1：控制各低壓交流AC電、信號源 　　
25.開關2：控制E單元交直線DC調壓電源 　　　
26.電表：E單元交流AC電壓（V）輸出指示 27.接線座4只：E單元交流AC、直線DC輸出口
28.旋鈕：E單元0～240V電壓（V）調動
29.插頭座：G單元220V輸出插頭座
30.旋鈕：音頻功率（W）放大器音量調動
31.接線座2只：音頻信號寫入
32.按鈕：?jiǎn)未蚊}使能開關
33.接線座3只：?jiǎn)未蚊}沖輸出口
34.電表：函數發生器正弦波輸出電壓（V）指示
35.旋鈕：正弦波輸出三級衰減幅度粗調
36.旋鈕：正弦波輸出口
37.接線座：正弦波輸出口
38.旋鈕：矩形波輸出幅度調動
39.接線座：三角波輸出口
40.旋鈕：函數信號發生器頻率細調
41.接線座：矩形波輸出口
42.旋鈕：函數信號發生器五級頻率粗調
43.電表：函數發生器輸出頻率指示
44.實驗桌面尺寸：160×70cm
45.智能型多功能交流AC電子回路測量電表：能同時測量作業電子回路中電流（A）I、電壓（V）U、功率（W）Kw、電能Kwh、作業時間T，八位液晶顯露。
46.儲物板：放置元件盒
47.左儲物儲物柜：放置儲物板（帶門鎖）
48.抽屜：放置常用工量具
49.右儲物儲物柜：放置儲物板（帶門鎖）
50.通用電子回路板：規格35×90cm，元件盒在其上隨意拼插實行實驗。


二、電工電子實驗室設備主要技術功能數值參考規格：
1、寫入作業電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流AC3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（設定有過載及短路保護功能），二路輸出電壓（V）全部為0～30V，內置式繼電器自動換檔，由多圈電位器連續調動，使用便利。輸出最大電流（A）為2A，設定有預設式限流保護功能。
電壓（V）平穩度：<10-2 負載平穩度：<10-2 紋波電壓（V）：<5mv
D單元：直線DC穩壓5V，電流（A）0.5A
E單元：交直線DC電壓（V）0～240V連續可調，電流（A）2A
F單元：220V電壓（V）輸出，供外接儀表器具使用。
3、單次脈沖源：每次可輸出一對正負脈沖
4、函數信號發生器（正弦波、三角波、矩形波）
1.頻率界限：5HZ-550KHZ分五個頻段
2.頻率指示：由HZ表直接讀出
3.電壓（V）輸出界限：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db設定有連續細調
　　　　　　 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
5、音頻功率（W）放大器：寫入音頻電壓（V）不低于10mv，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大器電子回路擴音，也可作信號尋跡儀表器具使用。
6、智能型多功能交流AC測量電表：精確度1.0級，能同時測量電子回路電流（A）I、電壓（V）U、功率（W）Kw、電能Kwh，作業時間T，八位液晶顯露。
7、漏電保護：漏電動作電流（A） 30mA。
8、絕緣電阻：>5MΩ。

三、電工電子實驗室設備構造與配備裝備（以二十四座為例）
（一）電工電子實驗室設備實驗桌：學生實驗桌12張，一桌二座，實驗桌外觀尺寸為160×70×80cm。桌子中央配備九孔電子回路插板，電子回路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上隨意拼插成實驗電子回路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符文號，線條清晰美觀。盒體與盒蓋應用較科學的壓卡式構造，維修、拆卸裝配便利。繼電部分實訓元件已裝在特制的元件盒上，實驗時插在九孔電子回路板上即可連線實驗，便利，靈活。電子技能實驗項目由二十幾套實驗電子回路板和相應元件來完成。每張實操桌配備有一粒膠皮板，保護通用電子回路板和桌面(如需要在桌上放置電機、焊接等) 桌子下部是元件儲物儲物柜，放置實驗元件、器件材料、工量具等。
（二）、電工電子實驗室設備示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用九孔電子回路板演示屏立在電工電子實驗室設備上，尺寸：160×70mm。用來講解、演示。
（三）、電工實驗臺，共13臺，學生實驗桌和示教臺上各配備裝備1臺。

四、實驗與實驗項目：
（1）實驗項目
電工部分實驗項目：
1、電工測量?jī)x表的使用
2、常用元件的識別與檢驗測試　
3、線性元件與非線性元件的伏安特性
4、電源的外特性　
5、電位值、電壓（V）值的測量
6、電流（A）表和電壓（V）表的擴程
7、基爾霍夫定律的檢驗　
8、驗征楞次定律
9、迭加原理與互易定理的檢驗
10、戴維南定理與諾頓定理的驗征　　　　
11、電壓（V）源與電流（A）源的等效變換　　　　　
12、受控源特性的研究　　　　　　　　　
13、一階電子回路實驗　　　　　　　　　　　
14、二階電子回路的過渡過程　　　　　　　　
15、研究LC元件在直線DC和交流AC電子回路中的特性
16、負載獲取最大功率（W）的條件　
運用上述32項實驗的元件也可完成下面電子回路實驗
33、最簡便的電子回路　　　　　　　　　　　
34、電子回路中各點電位與參考點的選用　　
35、電阻的串聯　　　　　　　　　　　　
36、電阻的并聯　　　　　　　　　　　　
37、電阻的混聯　　　　　　　　　　　　
38、電阻分壓器電子回路　　　　　　　　　　
39、全電子回路歐姆定律　　　　　　　　　　
40、電橋的應用與平衡條件　　　　　　
41、節點電壓（V）法　　　　　　　　　　　
42、線路電壓（V）法
43、支路電流（A）法　　　　　　　　　　　　
44、RCL并聯電子回路　　　　 　　　
45、串聯電子回路　　　　　　　　　
46、變壓器構造及作業原理　　　　　
47、基爾霍夫第一定律　　　　　　　　　
48、基爾霍夫第二定律　　　　　　　　　
49、日光燈電子回路原理　　
50、擴大電壓（V）表測量范圍　　　　　　　　　
51、擴大電流（A）表測量范圍
52、RC電子回路的過度過程　　　　　　　　　
53、RL過渡過程
54、電容的串聯電子回路　　　　　　　　　
55、電容的并聯電子回路 17、交流AC電子回路功能數值的測量
18、正弦交流AC電子回路中RLC元件的特性
19、RL及RC串聯電子回路實驗
2O、RLC串聯諧振電子回路
21、日光燈電子回路的連接及功率（W）因數改善
22、三相負載的星、三角接法
23、三相電子回路及功率（W）的測量
24、R-C選頻互聯網的研究
25、二端口互聯網研究
26、一相變壓器實驗
27、互感電子回路實驗
28、三相異步電機的使用與起動
29、三相電機繼電接觸控制的基礎電子回路
30、三相電機Y一△起動控制實驗
31、三相電機的順序控制實驗
32、三相電機能耗限制動作控制實驗

56、電容器的充放電
57、電容器在交直線DC中的作用
58、條形磁鐵在線圈中的動作
59、電容的混聯
60、純電阻、電感、電容電子回路
61、磁耦合線圈的順串
62、磁耦合線圈的反串
63、歐姆表的作業原理
64、雙聯開關二地控制
65、用示波器查看磁滯回線
66、磁路歐姆定律
67、兩線圈的互感及同名端
68、互感耦合
69、提升功率（W）因數的方法
70、一相電子回路功率（W）的測量
71、收錄機電源電子回路
72、濾波電子回路
73、電阻與溫度（℃）的關系:用伏安法測出燈絲在不一樣電壓（V）下的阻值。
74、三相異步電機閘刀控制正轉實驗
75、設定有過載保護的控制線路
76、按鈕控制的正反轉控制線路
77、接觸器控制星一三角降壓起動控制線路

　　　　　　　　　　
電子部分實驗項目：
1·晶體二極管的特性及檢驗測試 　　　　　　
2·晶體三極管寫入輸出特性
3·低頻小信號電壓（V）放大器
4·直接耦合兩級放大器
5·RC耦合兩級放大器
6·負反饋對放大器功能的影響
7·變壓器耦合推挽功率（W）放大器
8·互補對稱推挽功率（W）放大器(OTL)
9·一相半波整流
10·一相全波整流
11·一相橋式整流
12·一相橋式整流濾波
13·單結晶體管特性
14·單結晶體管觸發電子回路
15·晶閘管簡便測量試驗及可控整流電子回路
16·場效應管測量試驗
17·串聯型穩壓電壓（V）
18·差動放大電子回路的研究
19·包括運放功能數值的測量試驗
20·包括運放減法電子回路
21·包括運放加法電子回路
22·包括運放積分電子回路
運用上述44項實驗元件也可完成面實驗
45·P-N結單向?qū)щ娞匦?　
46·三權管ICBO的測量電子回路
47·三極管ICEO的測量電子回路
48·三極管電流（A）放大 　　 　
49·三極管的VA特性
50·帶負載的單級小信號電壓（V）放大
51·電壓（V）負反饋偏置電子回路
52·分壓式電流（A）負反饋偏置電子回路
53·用熱敏電阻平穩作業點
54·用二極管平穩作業點
55·解析Ce對低頻特性的影響
56·共基極放大實驗電子回路 　
57·共集電極放大實驗電子回路
58·共源極基礎放大電子回路
59·場效應管自給偏壓放大電子回路
60·場效應管分壓式自偏壓電子回路
61·場效應管共漏極電子回路
62·場效應管共柵極電子回路
63·單管阻容放大電子回路
64·基礎直線DC放大電子回路
65·用電阻提升后級發射極電位
66·用穩壓管提升后級發射極電位
67·變壓器耦合放大電子回路
68·甲類功率（W）放大電子回路
69·乙類功率（W）放大電子回路
70·串聯電流（A）負反饋
71·串聯電壓（V）負反饋電子回路
72·并聯電壓（V）負反饋電子回路
73·并聯電流（A）負反饋電子回路
74·兩級放大電子回路中的負反饋
75·射極輸出電子回路
76·自舉射極輸出電子回路　　　　　　　　
77·用電容衰減高頻電壓（V）　
78·用負反饋消除自激振蕩　　　　　　
113·Vos的簡易測量方法
114·Aos的簡易測量方法
115·Aod的簡易測量方法
116·共模抑制比Cmrr的簡易測量試驗　　　　
117·最大共模寫入電UIcm的簡易測量試驗
118·Yopp的簡易測量試驗
119·SR的測量方法
120·基礎同相放大接法
121·運放包括的LC振蕩器
122·電熱杯調溫電子回路
123·引到反向端寫入調零措施
124·引到同向端寫入調零指施
125·為使電值不致過大的接法
126·運用三極管的基極電流（A）完成對
Ios的溫度（℃）補償
127·運用T型互聯網提升等效反饋電阻 　
128·使互補管作業在甲乙類擴大輸出
電流（A）的措施
129·對電容負載實行校正時措施　
130·反相寫入保護措施 　　　
131·同相寫入保護措施 　　　
132·運用穩壓管保護器件 　　　　　
133·電源極性錯接的保護 　　　
134·電源啟動瞬間過壓保護　　　　
135·二極管檢波電子回路 　　　 　
136·運用PN結的溫度（℃）系數測量溫度（℃）
的電子回路原理
137·雙二極管限幅器 　　　
138·反相運放基礎電子回路
139·可變比例放大 　　　
140·同相運放基礎電子回路 　　　
141·電壓（V）/電流（A）變換電子回路 　　　
142·電流（A）/電壓（V）變換電子回路 　　　
143·電壓（V）跟隨器 　　　
144·差動放大基礎電子回路
145·運算放大器的差動輸　　　 　
146·反相寫入求和運算 　　　 /DIV>
147·同相寫入求和運算 　　　
186·簡便的鋸齒波發生器
187·幅頻可調的鋸齒波發生器
188·一相橋式整流常用畫法電子回路
189·全波整流電子回路的最大反向峰值電壓（V）
190·電容濾波電子回路
191·電容濾波帶電阻負載　　 　　　
192·全波整流電容濾波電子回路　
193·RC濾波電子回路 　　　
194·多段RC濾波電子回路 　 　　
195·基礎的LC濾波電子回路 　　　
196·T型濾波電子回路 　　　
197·二倍壓整流電子回路
198·三倍壓整流電子回路 　　　
199·基礎穩壓管穩壓電子回路 　　 　
200·基礎調節管穩壓電子回路 　　　
201·設定有放大環節的穩壓電子回路 　　　
202·調節管穩流電子回路 　　　
203·電子濾波器
204·串聯穩壓電子回路 　　　
205·并聯穩壓電子回路 　　　
206·電子催眠器 　　　
2O7·三端包括穩壓電子回路 　　　
208·正電源輸出可調的包括穩壓電子回路　
209·一相全波可控整流 　　　
210·硅穩壓管穩壓電子回路 　　 　
211·一相半波可控整流 　　　
212·一相橋式半控整流 　　　
213·充電用硅整流器原理 23·包括運放微分電子回路
24·包括運放文氏正弦波振蕩器
25·電容三點式振蕩器
26·電感三點式振蕩器
27·包括穩壓電子回路
28·無穩態電子回路（多諧振蕩器）
29·施密特觸發器
3 0·包括與門邏輯功能測量試驗
31·包括非門電子回路邏輯功能測量試驗
32·包括或門電子回路邏輯功能測量試驗
33·包括與非門邏揖功能測量試驗
34·CMOS門電子回路的測量試驗
35·基礎RS觸發器
36·JK觸發器
37·D觸發器
38·555時基電子回路的應用（方波發生器)
39·二一十進制計數器
40·二一十進制8421譯碼器
41·加法器
42·減法器
43·用包括與非門包括單穩態觸發器
44·結合邏輯電子回路

79·電池監視電子回路
80·場效應管、三極管構成放大電子回路
81·PNP-NPN直接耦合放大電子回路
82·共基共射放大電子回路
83·晶體管開關作用
84·液位光電控制
85·簡便的溫控電子回路
86·模仿光控簡易路燈自動開關電子回路
87·RC移相振蕩器
88·雙T選頻互聯網
89·雙T選頻互聯網構成的振蕩器
90·變壓器反饋式振蕩電子回路
91·場效應管變壓器反饋式振蕩電子回路
92·防盜報警電子回路
93·串聯型晶體振蕩電子回路
94·互補音頻振蕩訊響器
95·報警訊響器
96·音樂門鈴電子回路
97·電子報警器電子回路
98·差動放大電子回路的基礎形式
99·電子門鈴電子回路
100·準互補對稱電子回路
101·三管OTL互補對稱電子回路
102·長尾式差動放大電子回路
103·差動寫入單端輸出
104·單端寫入雙端輸出
105·單端寫入單端輸出
106·雙電源式長尾差動放大電子回路
107·差動式放大器實驗電子回路
108·設定有恒流源的差動放大電子回路措施
109·單端輸出差動放大電子回路的溫諷解析
110·閃光器電子回路
l11·運算放大器的基礎接法
112·電流（A）差動式運放用作交流AC比例放大
148·雙端寫入求和運算
149·基礎積分電子回路
150·EG考濾泄漏阻對的積分運算電子回路　
151·提升積分時間常數的措施
152·快速積分電子回路
153·模仿一階微分方程電子回路
154·模仿二階微分方程電子回路
155·基礎微分電子回路
156·實用微分電子回路
157·運用間接方法得到近似微分
158·基礎對數運算電子回路
159·運用三極管的對數特性構成對數運算電子回路
160·反對數放大的基礎電子回路
161·Vo正比于VxVy電子回路
162·簡便的過零此較電子回路
163·設定有滯迥特性的對比電子回路
164·雙限對比電子回路
165·運用二級管作為上限檢驗測試幅度選用電子回路
166·雙限三態對比電子回路
167·下限檢幅選用電子回路
168·基礎采樣保護電子回路
169·RC無源網終的低通濾波電子回路
170·濾波電子回路接到結合套件的同相寫入端
171·濾波電子回路接到結合套件的反相寫入端
172·簡便二階RC濾波電子回路
173·經典型RC有源濾波電子回路
174·兩階有源濾波電子回路
175·多路反饋二級有源濾波電子回路
176·經典型二階高通有源濾波電子回路
177·基礎帶通濾波電子回路
178·經典型帶通濾波電子回路
179·用雙T互聯網構成的帶阻濾波
180·輸出限幅的反相器
181·實用差值運算放大器
182·矩形波振蕩電子回路
183·阻容移相觸發電子回路
184·電熱褥調溫裝置
185·寬度可調的矩形波發生器
214·感性負載對晶閘管的影響
215·晶閘管觸發導通試驗
216·反電動勢負載晶閘管電子回路
217·簡易電子調壓電子回路
218·測量試驗單結管分壓比n
219·單結管振蕩電子回路
220·單結管觸發應用電子回路
221·二極管"與"門電子回路
222·三極管"或"門電子回路
223·與邏輯形象化
224·或邏輯形象化
225·非邏輯形象化
226·三極管"非"門
227·三極管"與非"門
228·三極管"或非"門
229·三扳管雙穩態電子回路
330·三極管單穩態電子回路
231·三極管多諧振蕩電子回路
232·置位觸發電子回路
233·射極耦合雙穩態
234·對稱式多諧振蕩器
235·環形多諧振蕩器
236·微分型單穩態電子回路
237·包括施密特電子回路
238·矩形波發生器
239·單脈沖電子回路
240·連續脈沖發生器

（2）實驗項目：
電工部分實驗項目：
1、低壓驗電表的使用?！　　　　　　　　　　?br /> 2、滅火器的實操方法。
3、口對口人工呼吸法和胸外心臟壓擠法查看。
4、常用工量具的使用與識別。
5、常用實驗連接線的連接和絕緣的恢復?！　　　　　　?br /> 6、電烙鐵的拆卸裝配與焊接技能實訓。　　　　　　　
7、電工識圖實訓?！　　　　　　　　　　　　　?br /> 8、配電板裝配。　　　　　　　　　　　　　　　
9、室內配線?！　　　　　　　　　　　　　　　?br /> 10、室內照明線路裝配?！　　　　　　　　　　?br /> 11、電流（A）表、電壓（V）表的裝配?！　　　　　　　　?br /> 12、萬用表變換開關的使用和讀數?！　　　　　?br /> 13、交流AC電壓（V）的測量。　　　　　　　　　　　　
14、直線DC電壓（V）、直線DC電流（A）的測量。　　　　　　　
15、電阻的測量?！　　　　　　　　　　　　　?br /> 16、兆歐表、鉗形電流（A）表接地電阻測量?jī)x的使用。
17、常用開關類電器拆卸裝配?！　　　　　　　　　?br /> 18、交流AC接觸器的拆卸與組裝?！　　　　　　　?br /> 19、熱繼電器與時間繼電器的拆卸和組裝?！　　?br /> 20、常用啟動器的構造查看及檢驗測試?！　　　　　?br /> 21、小型變壓器的制作。 22、小型變壓器故障查驗與排除。
23、三相鼠籠式電機的拆卸裝配與測量試驗。
24、三相鼠籠式電機運行巡視。
25、三相鼠籠式異步電機的定期檢修。
26、三相鼠籠式異步電機故障解析。
27、定子繞組局部故障的排除。
28、一相電容式電機繞組的拆換。
29、一相電容式電機故障與排除。
30、手動正轉控制線路的裝配與檢修實訓。
31、接觸器點動正轉控制
32、設定有自鎖的正轉控制。
33、設定有過載保護的正轉控制。
34、接觸器聯鎖的正反轉控制。
35、按鈕聯鎖的正反轉控制線路。
36、按鈕、接觸器復合聯鎖的控制線路。
37、接觸器控制Y－△降壓控制。
38、X62－W型銑床主軸與進給電機的聯鎖控制。
39、時間繼電器控制Y－△降壓起動控制。
40、C620－1型車床控制線路的模仿裝配。
41、直線DC電機的拆卸裝配實訓（教師演示）。
42、直線DC電機的檢修實訓（老師演示）。


電子部分實驗項目：
1.常用儀表器具儀表的使用；
2.常用電子元件的識別與檢驗測試；
3.電烙鐵拆卸裝配與電子錫焊技能實訓；
4.印刷線路板的制作；
5.三端包括穩壓直線DC電源的制作；
6.串聯型直線DC穩壓電源的制作；
7.低頻信號電壓（V）放大器的裝配與測量試驗；
8.設定有負反饋信號放大器電子回路的制作與測量試驗；
9.文式橋振蕩器的焊接與調節測試；
10.電池電壓（V）監視電子回路的制作與測量試驗；
11.電子催眠器電子回路的制作；
12.模仿"知了"電子電子回路的制作實驗；
13.實用聲控、光控節電照明燈的制作與實驗；
14.語音報警喇叭的制作與實驗；
15.邏輯測量試驗器的制作與測量試驗；
16.正負脈沖信號的制作與測量試驗；
17.智力競賽搶答器的制作；
18.水位報警器電子回路的制作；
19.迷你閃光彩燈的制作；
20.光控音樂門鈴；
21.實用模仿自然風控制器的制作；
22.臺燈調光電子回路；
23.實用CMOS觸摸鎖鑰電子回路；
24.自動充電器的制作；
25.半導體收音機的組裝與調節測試。
