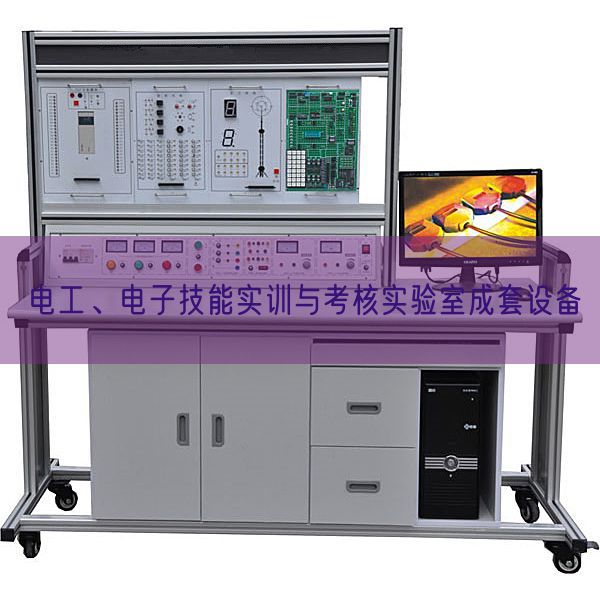

-755A 電工、電子技能實驗與考核實驗室成套設備 一、設備簡介：
-755A 電工、電子技能實驗與考核實驗室成套設備從創建開放性實驗室角度出發實行設計，性價比高，普及性廣。設備設定有如下鮮明的 特別點：
．適用多門課程的實驗要求：可適用"電子回路解析"、"電工基礎"、"電工學"、 "數字電子回路"、"模仿電子回路"、"信號與系統"、"電機控制"、"繼電接觸控制" 及"工廠電氣控制技術"、"可編程控制技術"等課程實驗教學要求。
．多方位的人身安全保護體系：設定有電流（A）型漏電保護，電壓（V）型漏電保護等保護措施。
．高度可靠的儀表、電源保護體系：儀表精確度合理，設定有超測量范圍及過載保護功能；交、直線DC電源均設定有過流、短路保護，切實有效地保障實驗設備的可靠運行，適應開放性實驗室的要求。
．性價比高，配備靈活：將儀表、電源、信號源等功能包括在實驗裝置上，學?？砂凑諏?shí)驗要求，選用不一樣的功能結合。
．優質的元件：依據器件使用的不一樣場合，分別選用不一樣層次的元件，保證了設備整體重量。
。
通用電工實驗室設備實驗內容分為幾個層次和若干模型塊，不一樣學制，不一樣生源的學?？砂凑兆约旱膶?shí)際現象選用實驗項目。通用電工實驗室設備設定有科學性、檢驗性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構為學生參加社會作業前必不可少的實訓設備，也可用作考核機構對學生實行考核的理想設備。

二、電子電工實驗室設備實驗臺及實操桌構造：
1、電子電工實驗室設備實驗臺包括與功能：
1.1 電源及功能數值：
1.1.1　寫入電源：三相四線電源，寫入時指示燈亮
1.1.2　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓（V）表：經過換相開關指示三相輸出電壓（V）。
B組：三相電源輸出：由三相電源插頭座和安全接線座輸出電壓（V），經過萬能開關控制三相電的輸出，以提升安全性。
C組：0-220V電源輸出：一組萬能插頭座。為各種儀表器具提供作業電源。
D組：可調交直線DC電源：一臺0.5KVA一相調壓器，輸出0－240V交直線DC電源，電壓（V）輸出有表指示。
E組：固定直線DC穩壓電源：輸出電壓（V）5V，輸出電流（A）最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調動，使用便利。輸出最大電流（A）為1.5A，設定有預設式限流保護功能，輸出由0.5級數字電流（A）表、電壓（V）表指示，電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
1.2 單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率界限：5HZ-550KHZ分五個頻段
1.3.2 頻率指示：由HZ表直接讀出
1.3.3 電壓（V）輸出界限：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db設定有連續細調功能。
　　　　　　 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
　　　　　　 三角波：5HZ-550KHZ>１V
1.4 音頻功率（W）放大器：寫入音頻電壓（V）不低于10mv，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大器電子回路擴音，也可作信號尋跡儀表器具使用。
1.5 智能型直線DC數字電流（A）表：精確度0.5級，應用ICL公司高功能AD變換器配以高速M(fèi)PU單元設計而成經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，20mA、200mA、2000mA三檔，測量界限：0-2000mA。設定有數值存儲與查詢、超測量范圍報警、指示功能。
1.6 變壓器：內置式220V/12＋24V，功率（W）25W。
1.7　喇叭：8Ω,0.5W內置式。
1.8　蜂鳴器：內置式；
1.9　燈頭座：250V、4A燈頭座一只，用來實驗中電子回路的檢驗等，固定在實驗臺上，使用便利、安全。
1.10智能型多功能交流AC測量電表：經過選用鍵能同時測量作業電子回路中電流（A）I、電壓（V）U、功率（W）Kw、電能Kwh、作業時間T。八位液晶顯露。
2、實驗實操桌：由雙面飾操作面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁制框體結構，造型美觀大方，中間設定有抽屜，放置工量具，左右二只儲物儲物柜，用來儲物元件。

三、包括與配備裝備(以二十四座為例)
1、電子電工實驗室設備實驗實操桌12張，一桌二座，實操桌桌面中央設定通用九孔繼電控制實驗插板(尺寸:45×70cm)。繼電控制實驗按照電子回路要求插上電氣元件布線實驗。元件已裝在特制元件盒上，實驗便利、快捷。每張實操桌配備有一粒膠皮板，保護插板和桌面(如需要在桌上放置電機、電子線路焊接等)。
2、電子電工實驗室設備示教控制臺1臺：由示教實驗實操桌、實驗臺、演示控制屏構成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
3、電子電工實驗室設備實驗臺，共12臺，每張學生實驗實操桌上配備1臺。
四、實驗項目：
（一）電工部分
1.低壓驗電表的使用?！　　　　　　　　　　　?2.小型變壓器故障查驗與排除。
2.滅火器的實操方法?！　　　　　　　　　　　?3.三相鼠籠式電機的拆卸裝配與測量試驗。
3.口對口人工呼吸法和胸外心臟壓擠法查看?！　?4.三相鼠籠式電機運行巡視。
4.常用工量具的使用與識別。　　　　　　　　　　25.三相鼠籠式異步電機的定期檢修。
5.常用實驗連接線的連接和絕緣的恢復。　　　　　　　26.三相鼠籠式異步電機故障解析。
6.電烙鐵的拆卸裝配與焊接技能實訓?！　　　　　　?7.定子繞組局部故障的排除。
7.電工識圖實訓?！　　　　　　　　　　　　　?8.一相電容式電機繞組的拆換。
8.配電板裝配。　　　　　　　　　　　　　　　29.一相電容式電機故障與排除。
9.室內配線?！　　　　　　　　　　　　　　　?0.手動正轉控制線路的裝配與檢修實訓。
10.室內照明線路裝配。　　　　　　　　　　　 31.接觸器點動正轉控制
11.電流（A）表、電壓（V）表的裝配?！　　　　　　　　?32.設定有自鎖的正轉控制。
12.萬用表變換開關的使用和讀數?！　　　　　?33.設定有過載保護的正轉控制。
13.交流AC電壓（V）的測量。　　　　　　　　　　　　 34.接觸器聯鎖的正反轉控制。
14.直線DC電壓（V）、直線DC電流（A）的測量?！　　　　　　?35.按鈕聯鎖的正反轉控制線路。
15.電阻的測量?！　　　　　　　　　　　　　?36.按鈕、接觸器復合聯鎖的控制線路。
16.兆歐表、鉗形電流（A）表接地電阻測量儀的使用。 37.接觸器控制Y-△降壓控制。
17.常用開關類電器拆卸裝配?！　　　　　　　　　?38.X62-W型銑床主軸與進給電機的聯鎖控制。
18.交流AC接觸器的拆卸與組裝。　　　　　　　　 39.時間繼電器控制Y-△降壓起動控制。
19.熱繼電器與時間繼電器的拆卸和組裝?！　　?40.C620-1型車床控制線路的模仿裝配。
20.常用啟動器的構造查看及檢驗測試?！　　　　　?41.直線DC電機的拆卸裝配實訓（教師演示）。
21.小型變壓器的制作。　　　　　　　　　　　 42.直線DC電機的檢修實訓（老師演示）。
（二）電子部分實驗內容：
1.常用儀表器具儀表的使用；
2.常用電子元件的識別與檢驗測試；
3.電烙鐵拆卸裝配與電子錫焊技能實訓；
4.印刷線路板的制作；
5.三端包括穩壓直線DC電源的制作；
6.串聯型直線DC穩壓電源的制作；
7.低頻信號電壓（V）放大器的裝配與測量試驗；
8.設定有負反饋信號放大器電子回路的制作與測量試驗；
9.文式橋振蕩器的焊接與調節測試；
10.電池電壓（V）監視電子回路的制作與測量試驗；
11.電子催眠器電子回路的制作；
12.模仿"知了"電子電子回路的制作實驗；
13.實用聲控、光控節電照明燈的制作與實驗；
14.語音報警喇叭的制作與實驗；
15.邏輯測量試驗器的制作與測量試驗；
16.正負脈沖信號的制作與測量試驗；
17.智力競賽搶答器的制作；
18.水位報警器電子回路的制作；
19.迷你閃光彩燈的制作；
20.光控音樂門鈴；
21.實用模仿自然風控制器的制作；
22.臺燈調光電子回路；
23.實用CMOS觸摸鎖鑰電子回路；
24.自動充電器的制作；
25.半導體收音機的組裝與調節測試。
