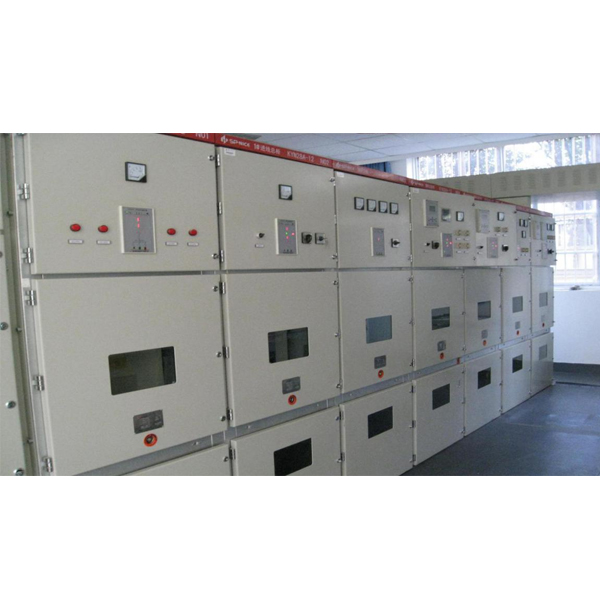

智能供配電技術實驗臺,電力系統微機線路保護實驗裝置

1.高壓配電裝置

(1)外殼尺寸(寬X深X高)小于等于900mm X 1450mm X 2300mm。

(2)▲規格限定電壓（V）（V）（V）≥12kV;規格限定頻率50Hz;規格限定電流（A）（A）（A）≥630A;規格限定短路開斷電流（A）（A）（A）≥20kA;控制電壓（V）（V）（V）220V。

(3)▲整套供配電設備可完成倒閘實操、高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實驗項目。

2.低壓配電裝置

(1) 外殼尺寸(寬X深X高)小于等于900mm X 900mm X 2300mm。

(2) 斷路器帶電流（A）（A）（A）、電壓（V）（V）（V）監測，有過流保護、欠電壓（V）（V）（V）保護、過電壓（V）（V）（V）保護等。

(3)整套供配電設備可完成倒閘實操.高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實驗項目。

3.智能電力監控裝置

(1)外殼尺寸(寬X深X高)小于等于900mm X 900mmX 2300mm。

(2) 含有概括顯露器、監控主機等。

(3)整套供配電設備可實現倒閘實操、

高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實驗項目。.

4.電力監控系統

協作電力監控裝置使用

5.專用工量具

6.作業臺
實驗內容：

1、倒閘實操

2、高壓開關儲物儲物儲物柜檢修

3、繼電保護測量試驗

4、二次線路故障排查

5、一次、二次接線圖和原理圖設計

6、斷路器裝配與調動測量試驗

7、智能電力儀表接線圖和原理圖設計

8、智能電力儀表裝配與調動測量試驗

9、低壓配電裝置故障排查

10、微機保護裝置調動測量試驗

11、電力儀表調動測量試驗

12、通訊管理機設備驅動配備裝備裝備

13、一次系統組態

14、遙測、遙信、遙控設計

15、數值報表、趨勢彎彎彎曲線、事件記錄設計

16、照明電子線路設計

17、電機控制電子線路設計

18、電能表裝配

19、照明電子線路布線裝配

20、電機控制電子線路布線裝配

智能供配電技術實驗臺,電力系統微機線路保護實驗裝置

本裝置是按照《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學要求，并集合生產實際應用和發展而研發的微機線路保護實驗裝置。學生經過該實驗，可熟悉和掌控把握電力系統中常規電磁式繼電器保護和微機保護的原理，保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業線路保護的教學實驗平臺，而而而而且也能作為學生熟悉和掌控把握電力通訊規約和多種編程系統的硬件和系統平臺。本裝置還配備裝備裝備有RS-485/Modbus-RTU通信連連連接口及上位機監控系統。

一、裝置的安全保護體系

三相四線制電源寫入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設定有三相帶燈熔斷器作為斷相指示與保護。

控制屏電源由接觸器經過起、停按鈕實行控制。

屏上裝備有電壓（V）（V）（V）型漏電保護裝置和一套電流（A）（A）（A）型漏電保護裝置，控制屏內、外或強電輸出若有漏電情況發生，即警報并切斷總電源，保證實驗安全。

三相調壓器原、副邊設定有過流保護技術，相間、線間過電流（A）（A）（A）或直接短路均能自動保護。

設定有定時器兼報警記錄儀（服務管理器），對違章使用的次數實行記錄，為學生實驗技能的考核提供一個統一標準。

二、實驗項目

系統實驗

模仿系統正常﹑最大﹑最小運行方法實驗

模仿系統短路實驗

保護裝置靜態試驗

微機保護裝置基礎功能試驗

微機定時限過電流（A）（A）（A）保護

微機無時限電流（A）（A）（A）速斷保護

微機帶時限電流（A）（A）（A）速斷保護

階段式電流（A）（A）（A）保護

運行方法對保護感知度的影響及感知度校驗

電流（A）（A）（A）電壓（V）（V）（V）連鎖保護

反時限保護實驗

階段式過電流（A）（A）（A）保護與自動重合閘前加快速度

階段式過電流（A）（A）（A）保護與自動重合閘后加快速度

其它線路保護形式研究

 功率（W）（W）（W）方向過電流（A）（A）（A）保護實驗

 零序電流（A）（A）（A）保護實驗

 過負荷保護實驗

 低壓減載實驗

電磁型繼電器特性與保護

電磁型電流（A）（A）（A）繼電器和電壓（V）（V）（V）繼電器實驗

電磁型時間繼電器實驗

電磁型中間繼電器實驗

JX-21A/T信號繼電器實驗

6～10KV線路過電流（A）（A）（A）保護實驗

電流（A）（A）（A）速斷保護

兩段式過電流（A）（A）（A）保護

電流（A）（A）（A）閉鎖電壓（V）（V）（V）速斷保護

發電機過電壓（V）（V）（V）保護

設計性實驗

———按照實驗題目自行設計﹑自擬步驟自行接線，完成實驗

電流（A）（A）（A）電壓（V）（V）（V）連鎖速斷保護與過電流（A）（A）（A）保護實驗

電流（A）（A）（A）電壓（V）（V）（V）連鎖速斷﹑過電流（A）（A）（A）綜合保護與自動重合閘實驗

反時限電流（A）（A）（A）保護與過電流（A）（A）（A）保護實驗

反時限﹑過電流（A）（A）（A）綜合保護與自動重合閘實驗

電流（A）（A）（A）電壓（V）（V）（V）連鎖保護與自動重合閘前加快速度實驗

電流（A）（A）（A）電壓（V）（V）（V）連鎖保護與自動重合閘后加快速度實驗

反時限過電流（A）（A）（A）與自動重合閘前加快速度保護

反時限過電流（A）（A）（A）與自動重合閘后加快速度保護

SCADA實驗

遙測、遙控、遙信實驗
