一、基礎簡介

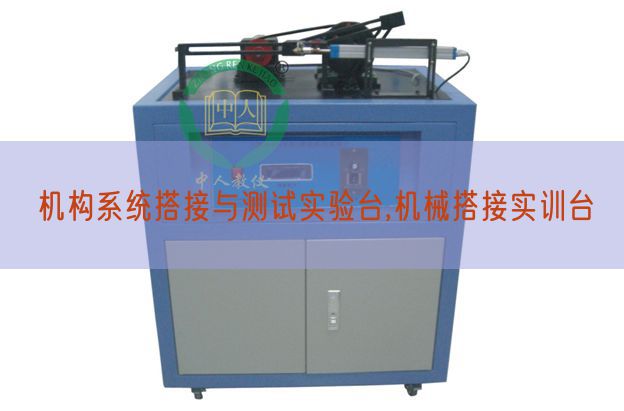

機械系統搭接與測量試驗實驗臺是機械系統搭接實驗臺全面升級的新一代設備，在機械系統搭接實驗臺的基礎上多加了轉動速度傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測量試驗所需的高精確度傳感器，從而適用測量試驗不一樣傳動系統、不一樣搭接方法的傳動功能，并就地實時生成就地實時彎彎曲線、數值報表、數值存儲打印、彎彎曲線存儲打印等功能。

二、主要特別點

1） 裝配平臺應用標準T型槽鋁制型材拼接而成，活動支座間的距離可隨意調動，搭接靈活機動，可拼接組裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不一樣類型的復雜機構系統。

2） 全部傳動輪系應用光桿支承，緊定螺釘固定，調動便利快捷，因此，搭接速度快。

3) 該實驗臺和聯接方法設定有設計巧妙，使用調動界限大，拆卸裝配輕松便利，構造緊湊，元件之間的通用性好，拼接組裝方案多等特別點;

4) 可構成功能各異的機械傳動系統，有利于培養學生機械傳動系統方案的設計能力。

5) 該實驗臺是一種全開放式實驗臺，可同時供多名學生四周裝配、調節測試實驗，可有效運用實驗設備和減少實驗室占地面積；

6) 配備了高精確度的轉動速度傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器，使得測量試驗數值精確可靠。

三、主要技術功能數值

1）直線位移傳感器 精確度：0.2% 測量范圍：0-200mm 輸出電壓（V）：0-5V 1只

角位移傳感器 精確度：0.2% 脈沖數：500 輸出電壓（V）：0-5V 2只

擺動移傳感器 精確度：0.2% 測量范圍：0-365度 輸出電壓（V）：0-5V 1只

轉動速度傳感器 精確度：0.2% 測量范圍：0-1000r/min 輸出電壓（V）：0-5V 2只

2）測量試驗系統配送1套

3）供電電源：220V 50HZ

4）交流ACAC調節速度電機：90W

5）調節速度界限：0-120rpm

6）實驗臺外型尺寸：2000x800x860

7）實驗臺重量：約165(KG)

四、實驗內容

（含有了基礎機械傳動系統的隨意搭接實驗、傳動功能測量試驗實驗等）

1）帶傳動 11） 偏心輪曲柄對心滑塊機構

2) 鏈傳動 12) 偏心輪曲柄偏置滑塊機構

3) 圓柱直齒輪傳動 13) 齒輪曲柄搖桿機構

4) 圓柱斜齒輪傳動 14) 偏心輪曲柄搖桿機構

5) 圓錐直齒輪傳動 15) 多級傳動系統1

6) 蝸桿、蝸輪傳動 16) 多級傳動系統2

7）多軸齒輪傳動1 17) 多級傳動系統3

8）多軸齒輪傳動2 18) 綜合傳動系統1

9）萬向聯軸器傳動 19)綜合傳動系統2等

10）齒輪曲柄滑塊機構
