平面及空間機構創新創新設計綜合實驗系統
平面及空間機構創新創新設計綜合實驗系統,平面機構運動方案創新設計實驗臺踐能力。適合各職業院校機械類專業，咨詢熱線13122891392 ...
中人教儀廠是專業生產平面及空間機構創新創新設計綜合實驗系統，平面機構運動方案創新設計實及配件的廠家,生產的平面及空間機構創新創新設計綜合實驗系統，平面機構運動方案創新設計實品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買平面及空間機構創新創新設計綜合實驗系統、平面機構運動方案創新設計實，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的平面及空間機構創新創新設計綜合實驗系統、平面機構運動方案創新設計實是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開平面及空間機構創新創新設計綜合實驗系統、平面機構運動方案創新設計實的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：平面及空間機構創新創新設計綜合實驗系統
ZRJX-JG平面及空間機構創新創新設計綜合實驗系統
一、 產品概述

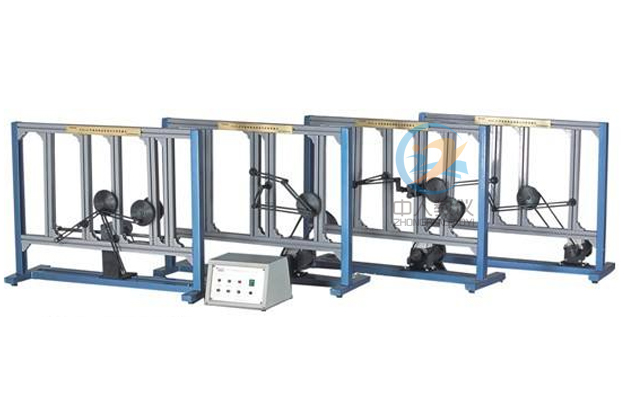

本裝置采用鋁合金型材結構，利用各種給定的機械零部件，學生可自主搭接各種典型平面機構和空間機構，培養其對機構的創新能力、綜合設計能力、工程實踐能力。適合各職業院校機械類專業《機械創新設計》、《機械原理》、《機械設計》等課程開設綜合性、創新性、設計性實訓之用。
二、 配置及技術性能
平面機構運動方案創新設計實驗臺由實訓臺架（鋁合金型材結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。
1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2. 外形尺寸：實訓臺架 1200mm×360mm×760mm，電源控制箱 250mm×165mm×155mm
3. 交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
4. 電源控制箱1臺:配置交流減速電機調速器，給電機提供可調電源。調速電機轉速以4位LED顯示。
5. 機械零部件1套:提供各種組成典型平面機構、空間機構所需的零部件。
6. 配件1套：提供內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
7. 零件存放柜1套:存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。
三、實訓項目
1. 平面機構組成原理的拼裝設計實訓
2. 平面機構創新設計的接裝設計實訓
3. 空間機構的搭接設計實訓
4. 典型平面機構搭接實訓
四、實驗內容：
可搭接以下機構：
1) 曲柄搖桿機構
2) 曲柄滑塊機構
3) 雙曲柄機構
4) 雙搖桿機構
5) 曲柄搖塊機構
6) 齒輪導桿機構
7) 六桿機構
8) 凸輪連桿機構
9) 齒輪曲柄機構
10) 外槽輪機構
11) 鄂式碎石機
12) 插床
13) 擺動導桿機構
14) 牛頭刨床
15) 自動車床送料機構
16) 沖床送料機構
17) 變速傳動
18) 分路傳動
19) 獲得較大傳動比
20) 行程放大機構
21) 對心曲柄滑塊機構
22) 偏置曲柄滑塊機構
23) 齒輪齒條連桿組合機構
24) 齒輪連桿組合機構（一）
25) 齒輪連桿組合機構（二）
26) 齒輪連桿組合機構（三）
27) 齒輪連桿組合機構（四）
典型空間機構搭接實訓
1) 蝸輪蝸桿傳動
2) 45度螺旋齒輪傳動
3) 單萬向聯軸器
4) 雙萬向節聯軸器
5) 鏈輪傳動
6) 螺旋-錐齒輪組合傳動
除以上機構形式外，使用者可以任意設計拼機構
1) 錐齒輪-蝸輪蝸桿組合傳動
2) 錐齒輪-萬向節組合傳動
3) 螺旋齒輪-蝸輪蝸桿組合傳動
4) 螺旋齒輪-萬向節組合傳動
5) 螺旋-錐齒輪組合傳動
6) 螺旋齒輪-槽輪機構-鏈傳動機構
五、主要零部件清單
序
零件名稱
數量
單價
總價
規格
備注
機械傳動件
1
等速凸輪
1件
2
偏心盤
1件
3
平頂頂桿
1件
4
滾子頂尖
1
5
頂尖推桿
1件
圓桿，與座配套
6
棘輪擺桿
1件
7
棘輪彈片
2件
8
棘爪固定板
1件
9
棘輪
1件
10
棘爪
2件
11
拔銷桿
1件
12
槽輪
1件
13
鎖住盤
1件
14
止動爪銷
2件
15
齒條滑塊
1件
16
大齒輪
1件
17
齒輪系列（Z=38,48）
各1件
18
齒輪32
2件
19
蝸輪
1件
20
蝸桿
1件
21
小齒輪
1件
22
小帶輪
1件
23
大帶輪
2件
24
小鏈輪
1件
25
大鏈輪
1件
26
小錐齒輪
1件
27
大錐齒輪
1件
28
斜齒輪
1套
29
螺旋齒輪
2
30
單萬向聯軸器
2件
31
雙萬向聯軸器
2件
32
導桿系列（150，200,250,300）
各2件
33
搖桿系列（100，150,200,250）
各2件
34
搖桿系列（50，80,120）
各2件
35
固定導槽
1件
36
長關聯桿
2件
37
轉動導桿（L=150,220）
各1件
38
短關聯桿
4件
39
多用桿150mm
2件
40
多用桿220mm
2件
41
連桿系列（80，
120,160,240,320）
各2件
42
偏心連桿
1件
43
停頓導桿
1件
44
曲柄80
2件
45
曲柄123
2件
46
曲柄80
2件
47
曲柄123
2件
48
螺旋齒輪軸
2件
49
螺旋齒輪支撐件
1件
50
滑塊
2件
51
導桿滑塊
1件
52
電機固定滑塊
1件
53
軸端擋圈
15件
54
小軸銷L=8,10,12,14,16,18,20,24,30,40
各3件
55
傳動軸
10件
56
套墊系列D20，厚度2,3,4mm
各5件
機械安裝機架（設計）
1
固定塊
21件
2
橫梁
1件
3
方立柱
2件
4
后支撐角鐵
2件
5
制定片支座
2件
6
前支撐角鐵
2件
7
零件柜
1套
電氣系統
1
電機70ZYT98（PX36）
1臺
2
調速器
1臺
3
電氣盒
1套
工具清單
1
油槍
1
小號
2
尖嘴鉗
1
3寸
3
內六角扳手
1
10套件
4
十字起
1
3寸
5
活動幫手
1
1寸
6
呆幫手
1
1寸
7
橡皮槌
1
小號
8
鋼尺
1
4m
