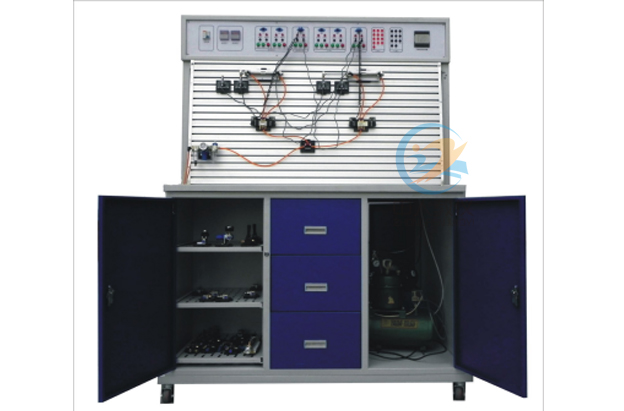

氣動實驗臺
二、主要特點：
1、實驗氣動元件均裝有帶彈簧扣板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、明了。
2、 實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3、電氣主控制單元采用PLC可編程序控制器控制，可與PLC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
4、該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
基本結構組成：
氣動PLC控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成。氣動元器件配備：空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸等。 電氣控制器件：直流24V（3A）電源單元，PLC可編程序控制器西門子（FX1S－20MR-001繼電器輸出方式），PLC電氣控制輸入單元，PLC電氣控制輸出單元，繼電器控制單元，接近開關控制。
三、主要技術參數
1、PLC可編程序控制器：西門子（FX1S－20MR-001繼電器輸出方式）。
2、直流電源：輸入AC 220V 輸出：DC 24V/3A
3、實驗臺外形尺寸：1500mm×700mm×1750mm
4、空氣壓縮機規格:430*210*600（mm）
5、電源: AC220V
6、功率：360W最高壓力：1.3mp
7、排氣量：0.039m3/min溫度：90度潤滑油：10#變壓機油
8、噪音：<65Dbca 儲氣容積:10L 凈重：21kg
四、實驗項目類型
（一）、氣動基本控制回路實驗
（二）、單回路作用缸自動控制
（三）、多回路作用缸自動控制
（四）、PLC控制技術的應用
（五）、繼電器控制技術應用
（六）、其它綜合、擴展性實驗等類型的氣動回路氣動基本實驗回路舉例：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、氣動實驗臺配置清單：
| 序號 | 分 類 | 項 目 | 型 號 規 格 | 數量 |
| 1 | 氣 源 | 壓縮機 | 1只 | |
| 2 | 實驗臺 | 實驗臺 | 中人教儀 | 1張 |
| 3 | 實驗臺 | 電氣線路面板 | 中人教儀 | 1套 |
| 4 | 實驗臺 | 實驗支架 | 1400*720mm | 1幅 |
| 5 | 實驗臺 | 元件固定板 | 3塊 | |
| 6 | 接插元件 | 單作用缸 | QGX25×100 | 1只 |
| 7 | 接插元件 | 雙作用缸 | QGX25×100 | 2只 |
| 8 | 接插元件 | 旋轉氣缸 | MSQB20A-F9B | 1只 |
| 9 | 接插元件 | 三聯件 | AC2000三聯件 | 1只 |
| 10 | 接插元件 | 減壓閥（帶壓力表） | AR2000 | 1只 |
| 11 | 接插元件 | 手動換向閥 | 4H210-08 | 1只 |
| 12 | 接插元件 | 單電磁換向閥（二位五通） | 4V210-08（DC24V） | 2只 |
| 13 | 接插元件 | 雙電磁換向閥（二位五通） | 4V220-08（DC24V） | 1只 |
| 14 | 接插元件 | 雙電磁換向閥（三位五通） | 4V230-08（DC24V） | 1只 |
| 15 | 接插元件 | 單氣控換向閥（二位五通） | 4A210-08 | 2只 |
| 16 | 接插元件 | 雙氣控換向閥（二位五通） | 4A220-08 | 2只 |
| 17 | 接插元件 | 行程閥（機控） | MOV-2 | 2只 |
| 18 | 接插元件 | 行程閥（按鈕） | MOV-3A | 1只 |
| 19 | 接插元件 | 或門型梭閥 | ST-02 | 2只 |
| 20 | 接插元件 | 快速排氣閥1/4” | QE-02 | 2只 |
| 21 | 接插元件 | 單向節流閥 | RE-02 | 2只 |
| 22 | 接插元件 | 單向節流閥 | JSC601 | 7只 |
| 23 | 接插元件 | 單向閥 | 1/4” | 2只 |
| 24 | 接插元件 | 順序閥 | 2只 | |
| 25 | 接插元件 | 氣容 | 1只 | |
| 26 | 接插元件 | 六通（有機玻璃） | 2只 | |
| 27 | 電器 | 接近開關 | 4只 | |
| 28 | 電器 | 直流開關電源單元（DC：24V） | 1個 | |
| 29 | 電器 | 西門子PLC編程器控制器 | FX1S－20MR-001（繼電器輸出方式） | 1個 |
| 30 | 電器 | 繼電器控制單元 | 中人教儀 | 1個 |
| 31 | 電器 | 單元電器連接電纜 | 中人教儀 | 4條 |
| 32 | 資料 | 實驗指導書 | 中人教儀 | 1冊 |
| 33 | 資料 | 軟件光盤 | 編程軟件及程序 | 1碟 |
| 34 | 附件 | 內六角扳手 | 中人教儀 | 2把 |
| 35 | 附件 | 螺絲刀 | 中人教儀 | 2把 |
| 36 | 附件 | 活動扳手 | 150×19 | 1把 |
| 37 | 附件 | 尖嘴鉗 | 中人教儀 | 1把 |
| 38 | 附件 | 剪刀 | 中人教儀 | 1把 |
| 39 | 附件 | 三通（T型三通） | Ø6 | 4只 |
| 40 | 附件 | 四通 | Ø6 | 2只 |
| 41 | 附件 | 氣孔塞頭 | Ø6 | 25只 |
| 42 | 附件 | 生料帶 | 中人教儀 | 1個 |
| 43 | 附件 | 按鈕開關 | 中人教儀 | 3只 |
| 44 | 附件 | 氣管 | PU氣管6×4 | 100米 |
| 45 | 附件 | 編程電纜線 | 三菱配套 | 1條 |
