工業網絡控制實訓裝置

工業網絡控制實訓裝置,工業網絡控制實驗臺提供與傳感器/執行器或者原有教學設備進行信號連接，以及與選配的桌面型分揀裝置,咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產工業網絡控制實訓裝置，工業網絡控制實驗臺及配件的廠家,生產的工業網絡控制實訓裝置，工業網絡控制實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：工業網絡控制實訓裝置
ZRGYW-01工業網絡控制實訓裝置

一、產品概述

工業網絡控制實驗臺做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

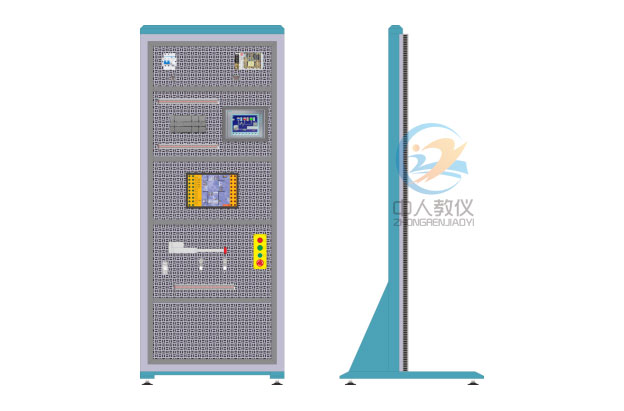

工業網絡控制實訓裝置,工業網絡控制實驗臺

二、主要設備構成

（1）邏輯控制單元
西門子S7-1200可編程控制器套件1套
1) 控制器CPU 集成輸入/輸出：14 路數字量輸入 24V直流輸入，10路晶體管輸出24 V直流，2路模擬量輸入0 - 10V DC或0 – 20mA；供電：直流 DC 24 V；可編程數據存儲區：50 KB
2) 模擬輸出模塊 1路模擬量輸出 12BIT +/- 10VDC / 0-20 mA
3) 模擬器模塊 8 POSITION
4) 以太網電纜
5) 工程組態軟件wincc（含授權）
6) 數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器
電源模塊，輸入：120/230V AC，輸出：24V DC/2.5A
7）所有I/O口均采用插接和端接兩種方式。
（2）數據可視化單元
采用西門子KTP700人機界面 KTP700BASIC PN
1）1個HMI基本型色彩 PN，基本面版，按鍵和觸摸操作，7“ TFT 顯示屏， 65536 色，PROFINET 接口；
2）1個適用于10/100MBIT/S 的非管理型工業以太網交換機；
3）所有I/O口均采用插接和端接兩種方式。
（3）工業遠程IO單元
選用西門子新一代工業分布式遠程I/O系統ET200SP
1) 1根標準安裝軌道, 長度: 483 mm
2) 1個 Profinet Net網絡接口模塊
3) 1個數字量輸入模塊 8輸入24VDC/0.5A
4) 1個數字量輸出模塊 8輸出24VDC/0.5A
5) 2個 RJ45總線適配器
2個底座單元，類型 A0, 2個分離的饋電終端 (數字量/模擬量） 24VDC/10A
6）所有I/O口均采用插接和端接兩種方式。
（4）外置輸入/輸出接口單元
1套提供與傳感器/執行器或者原有教學設備進行信號連接，以及與選配的桌面型分揀裝置和桌面水塔水位進行信號連接的平臺
1) 8個數字量輸入快速連接口
2) 8個數字量輸出快速連接口
3) 6個 24VDC電源快速連接口
4）所有I/O口均采用插接和端接兩種方式。
（5）創意搭建控制對象
1套包含多個傳感器/執行器單件，為學員提供從單個對象控制到簡單控制系統搭建的實踐平臺。包括：
1) 1個直流電機工業級升降器，電壓范圍：直流 DC 20.4 - 28.8 V，推桿最大行程：200mm，內部帶安全限位
2) 1個電感式接近開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：1.5~15mm
3) 1個反射式光電開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：>0.5m
4) 1個急停開關，旋轉復位，常開/常閉可選
5) 1個按鈕開關，自復位式，常開/常閉可選
6) 2個指示燈，電壓范圍：直流 DC 20.4 - 28.8 V，顏色：紅/綠各一
7) 1個中間繼電器，電壓范圍：直流 DC 20.4 - 28.8 V
1個微型直流電機。電壓范圍：直流 DC 20.4 - 28.8 V
8）所有I/O口均采用插接和端接兩種方式。
（6）邏輯編程控制對象
1套信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：
1) 2個電壓表，測量AQ輸出電壓。
2) 2個直滑電阻，提供0~12V 直流電壓信號。
3) 8路開關和8路LED顯示。
配套教學使用的對象卡，包括：紅綠燈、沖壓機、流水燈、自動售貨機、機械手、天塔之光、洗衣機、自動門，采用通用底盒加卡片式設計，內置LED燈、開關、安全接插柱，所有I/O口均開放出來。
（7）運動控制對象
提供一套西門子伺服電機，西門子子伺服驅動器，支持多種通訊方式，配置一個以太網口，支持位置控制，速度控制，轉矩控制。直線軸承一套，絲杠一套，光桿一套，按鈕開關四個，傳感器3個
（8）變頻控制對象
提供西門子變頻器G120C一臺，功率0.37KW，電壓380V，支持6路數字量輸入，4路輸出，兩路模擬量輸入和輸出，一臺三相異步電機，功率180W，
（9）產品平臺尺寸
1套網孔式標準控制屏（臺式）：H2000*W800*D800
配套電腦桌，鋁型材鋼木結構。

三、可實訓項目

（1）PLC的置位指令練習
（2）PLC的復位指令練習
（3）PLC的移動指令練習
（4）PLC的傳送指令練習
（5）PLC的邊沿指令練習
（6）PLC的觸發器指令練習
（7）PLC的加法指令練習
（8）PLC減法指令練習
（9）PLC乘法指令練習
（10）PLC除法指令練習
（11）PLC計數器指令練習
（12）PLC定時器指令練習
（13）PLC的與或非指令練習
（14）PLC的基本指令練習實訓
（15）PLC模擬量數據處理實訓
（16）紅綠燈的PLC控制實訓
（17）沖壓機的PLC控制實訓
（18）流水燈的PLC控制實訓
（19）自動售貨機的PLC控制實訓
（20）機械手的PLC控制實訓
（21）天塔之光的PLC控制實訓
（22）洗衣機的PLC控制實訓
（23）自動門的PLC控制實訓
（24）自動升降器的PLC控制
（25）觸摸屏的基本畫面編輯實訓
（26）觸摸屏通訊參數設置實訓
（27）觸摸屏上下載程序?qū)嵱?xùn)
（28）觸摸屏的交通燈控制實訓
（29）PLC與遠程I/O的分布通訊控制
（30）PLC與觸摸屏通訊實訓
（31）伺服電機的參數設置
（32）伺服電機的外部端子控制
（33）伺服電機的位置控制
（34）伺服電機 模擬量控制
（35）伺服電機通訊控制
（36）變頻器參數設置
（37）變頻器面板啟停
（38）變頻器外部端子啟停
（39）變頻器模擬量控制
（40）變頻器通訊控制
（41）觸摸屏、PLC、變頻器總線通訊控制
（42）觸摸屏、PLC、伺服電機總線通訊控制
