ZRLY-GPD樓宇供配電及照明系統綜合實訓裝置
ZRLY-GPD樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺（LON總線型）是上海中人教儀專門為以安全防范技術為主要課題的相關專業研發設計的，是一種。

一、樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺概述

樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以讓學生了解樓宇中配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。

同時能進行有關照明配電和控制部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在樓宇自動化系統中的應用。

該裝置能滿足 “智能建筑”、“建筑電氣”、“樓宇自動化”等科目實訓教學的要求。適用于各類職業教育培訓機構的教學。

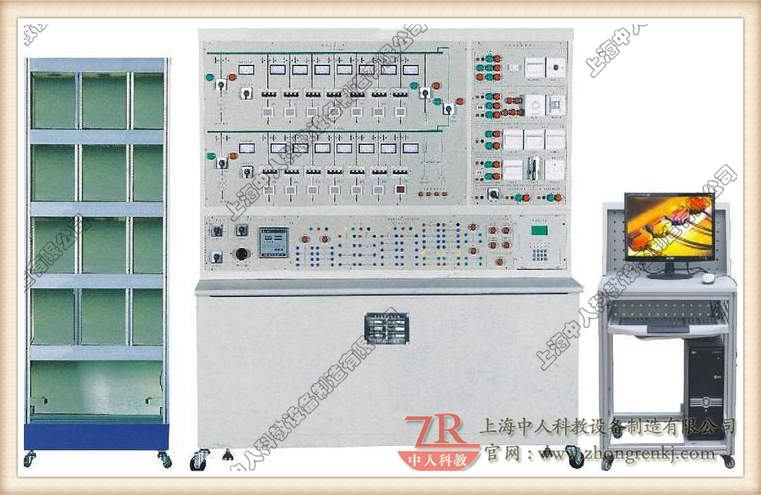

樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺

二、樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺技術參數

1.輸入電源：三相四線～380V±10% 50Hz

2.環境溫度：+4℃～+40℃

3.裝置容量：＜5kVA

4.安全保護：具有漏電保護

三、樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺特點

1.供配電系統和照明系統可實現實時調度運行

2.采用DDC采集控制模塊實現對電力系統中各類數據的采集

3.采用先進LonWorks總線通信協議組網

4.配備上位機監控系統，可實時監控供配電網絡結構，還可監控照明系統，控制照明線路

四、樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺基本配置

1. 控制屏

控制屏由兩部分組成：樓宇供配電部分和樓宇照明控制部分

樓宇供配電部分由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。

樓宇照明控制部分由樓宇照明線路組成，并設置照明控制開關，包括傳統開關、遙控開關和智能調光裝置等。

2. 照明演示柜

照明演示柜為樓宇照明控制部分的演示對象，屬于半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。

3. 下位機系統

下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并可完成供配電線路和照明線路的通斷控制，通過LonWorks總線與上位機系統通信。

4. 上位機監控系統

配備監控系統軟件,實現對供配電和照明系統的遠程監控,實現斷路器的消防聯動控制，各線路電量參數的監視。

五、樓宇供配電及照明系統綜合實訓裝置,樓宇實訓臺實訓項目

實訓一常用供配電設備認知與應用

實訓二電量傳感器認知與應用

實訓三智能建筑的供電運行線路組建與操作

實訓四典型樓層配電運行線路組建與操作

實訓五供配電系統中運行線路狀態的現場監測、抄表和控制

實訓六備自投聯動運行控制和調試

實訓七應急電源配電線路運行和聯動控制

實訓八雙電源自動切換控制線路的組建和運行

實訓九配電線路功率因數補償運行控制

實訓十供配電監控系統運行調度

實訓十一與消防自動報警系統的聯動控制

六、系統配置

序號	器材名稱	要求	數 量
1	帶燈按鈕		20只
2	空氣開關		11只
3	單刀單擲開關		1只
4	觸摸延時開關		1只
5	人體感應延時開關		1只
6	大翹板雙路開關		1只
7	聲光控延時開關		1只
8	可調光電子鎮流器	（1拖1+調光器）	1只
9	遙控開關		1只
10	電子調光開關	（30V～250）可調	1只
11	照度顯示器		1只
12	DDC控制模塊		1只
13	交流接觸器		10只
14	中間繼電器		15只
15	時間繼電器	ST3PC－B/AC220V 60S	3只
16	節能燈應急電源	分體式額定電壓：AC220V/50Hz　　　　燈管功率：7～13W節能燈　　　　　　電池規格：6V　1.8AH－2.5AH	5只
17	電池（配套應急電源）		5只
18	智能調光裝置	設置有8種情景，可按不同的情景自動控制四路開關量信號輸出，觸點容量：AC220V，1A	1臺
19	照度傳感器		1只
20	主動式紅外探測器		1對
21	光字牌		4只
22	小燈杯	35W/AC220V	1個
23		35W/AC220V	3個
24		20W/AC12V	8個
25	節能燈杯（配鎮流器）	照明/白光/5W	18個
26	4針H管熒光燈	18W	1個
27	T4直管熒光燈	6W	1個
28	警示燈		1個
29	LON網卡		1個
30	組態軟件		1套
31	豪華電腦桌		1張
32	實驗導線及配件		1套
