制冷裝置電氣控制系統檢測實訓裝置

制冷裝置電氣控制系統檢測實訓裝置,小型中央空調電氣控制實驗柜水冷機組電氣控制系統電路的基本操作和自動控制系統參數的調整，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產制冷裝置電氣控制系統檢測實訓裝置，小型中央空調電氣控制實驗柜及配件的廠家,生產的制冷裝置電氣控制系統檢測實訓裝置，小型中央空調電氣控制實驗柜品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：制冷裝置電氣控制系統檢測實訓裝置
ZRLR-GZ制冷裝置電氣控制系統檢測實訓裝置

一、功能及實訓項目

1、中央空調水冷機組的控制原理
2、中央空調水冷機組電氣控制系統電路的基本操作和自動控制系統參數的調整
3、制冷電氣常用電器元件的鑒定與選擇
4、制冷設備維修工高級教學培訓與考核
5、制冷設備維修工技師教學培訓與考核
6、中央空調水冷機組電氣控制實訓
7、常見故障設置與排查

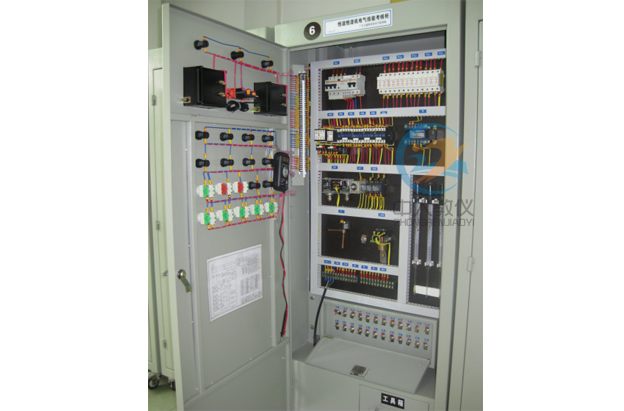

制冷裝置電氣控制系統檢測實訓裝置,小型中央空調電氣控制實驗柜

二、故障設置

小型中央空調電氣控制實驗柜故障分析過程表
故障代號	故障現象	故障位置	故障分析過程	檢測方法與數據	注意事項
K1	合上QS2，整個控制電路沒電，電源燈HL1不亮	QS2 N線與HL1之間	HL1電源燈不亮，重點檢查SQ2輸出端和FU2是否開路	用萬用表交流250V檔測得HL1兩端沒220V電壓，再用電阻檔測量N線斷路	測量電阻值時要斷開控制線路的電源，則會燒壞萬用表
K2	電源燈HL1亮，過載故障燈HL3也亮近，按SB2,KM1、KM2都不閉合，水冷卻水系統不工作	QS2L線與FR2之間	HL3過過載故障燈亮，說明FR1或FR2常閉接觸點接通，即水塔風機、冷水泵不能正常工作	查FR1、FR2復位開關是否動作，或風機、水泵電機線圈繞組電阻值	FR1、FR2出現過載一般是風機、水泵電機溫度過高引起
K3	同上	同上	同上	同上	同上
K4	按SB2KM1、KM2都不吸合，冷卻水系統不能工作	FR2與SB1之間	冷卻水塔風機、冷卻水泵停止按鈕無SB1無法接通，開路	檢查FR2輸入端與SB1輸入端或SB2輸入端	頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K5	按SB2KM1、KM2都不吸合，冷卻水系統不能工作	SB1與SB2之間	冷卻水塔風機、冷卻水泵停止按鈕SB2無法接通，開路	檢查SB2輸入端與輸出端電阻值	頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K6	按SB2,KM1不工作，KM2工作	SB2輸入與KM1輸出與之間	冷卻水塔不工作，可能是KM1線圈斷路、機電線圈燒壞、接觸不良等	檢查SB2輸出端與KM1輸入端電阻值	當K6\K7同時無故障時，4號線與N線電阻值會有變化的
K7	按SB2,KM1工作，KM2不工作	SB2輸入與KM2輸出與之間	冷水泵不工作，可能是KM1線圈斷路、機電線圈燒壞、接觸不良等	檢查SB2輸出端與KM12輸入端電阻值	同上
K8	按SB2,KM1、KM2都吸合，但松手后不工作	SB2輸入與KM2常開觸頭輸入之間	松手后，冷卻塔風機和冷卻泵就停止，一般是無法自鎖	檢查SB1與KM1常開的電阻值	這是典型的我法自鎖故障
K9	冷卻塔風機、冷水泵工作，冷凍泵無法起動	KM2常開的與LKB1輸入端	只有冷卻塔風機、冷卻水泵工作后，冷凍泵才能工作，查KM2常開觸頭是否有信號輸出，或冷卻水壓水流是否正常	檢查KM2與LKB1輸入電阻值，冷卻水壓、水流量	LKM靶式流量計要保正水壓、流量正常后常開接觸點才能閉合，否則缺水故障燈會亮報警
K10	冷卻水壓正常，冷凍水泵過載燈亮	LKB1常開輸出與FR3輸入之間	冷凍水泵過載，多為電機溫度過高所致	檢查FR3的復位開關，或冷凍水泵的電機繞組電阻	是否缺水，空載
K11	冷卻水壓正常，冷凍水泵無法工作	FR3輸出與SB3之輸入端間	冷凍水泵停止按鈕SB3無法接通，開路	檢查FR3的輸出與SB3間的電阻值，	頻繁停止起動會使觸點接觸不良
K12	冷卻水壓正常，冷凍水泵無法起動	SB3輸出與SB4輸入之間	冷凍水泵起動按鈕SB4,無法接通	檢查SB3輸出與SB4輸入的電阻值或KM3線圈的電阻值	同上
K13	按下SB4，KM4不吸合，但HL5燈亮	SB4輸出端與KM4線圈輸入端之間	KM3線圈不吸合，可能是線圈斷路，冷凍水泵電機線圈斷路	檢查KM3線圈電阻值，冷凍水泵電機線圈電阻值	也可能是交流接觸器主接觸頭可能接觸不良引起
K14	按SB4,KM3能吸合，但松手后不工作	SB3輸出與KM3常開觸點之間	松手后，冷凍泵就停止，一般是無法自鎖	檢查SB3與KM3常開的電阻值	也能是輔助觸頭接觸不良，引起無法自鎖
K15	冷卻塔風機、冷水泵、冷凍水泵都能工作，壓縮機無法起動	KM3常開的與LKB輸入端	只有冷卻塔風機、冷卻水泵、冷凍水泵工作后，壓縮機才能工作，查KM3常開觸頭是否有信號輸出，或冷凍水壓水流是否正常	檢查KM3與LKB2輸入電阻值，冷凍水壓、水流量	LKM靶式流量計要保證水壓、流量正常后常開接觸點才能閉合，否則缺水故障燈會亮報警
K16	冷凍壓水正常，壓縮機過載燈HL6亮	LKB2常開輸出與FR4輸入之間	壓縮機過載，多為電機溫度過高所致	檢查FR4的復位開關，或壓縮機的電機線圈繞組電阻值	是否回氣、排氣壓力過大引起
K17	冷凍壓水正常，壓縮機壓力保護開關動作	FR4輸出與SP輸入端	壓縮機壓力保護是排氣壓力過高或吸氣壓力過低所致	檢查SP的復位開關	系統是否有堵塞
K18	冷凍水壓正常，壓縮機無法工作	FR3輸出與SB3之輸入端間	壓縮機停止按鈕SB5無法接通，開路	檢查SP的輸出與SB5間的電阻值，	頻繁停止起動會使觸點接觸不良
K19	冷凍水壓正常，壓縮機無法工作	SB5輸出與SB6之輸入端間	壓縮機起動按鈕SB6無法接通，開路	檢查SB5的輸出與SB6間的電阻值，	頻繁停止起動會使觸點接觸不良
K20	冷卻水壓正常，中間繼電器無法起動	SB5輸出與SB6輸入之間	壓縮機起動按鈕SB6,無法接通	檢查SB5輸出與SB6輸入的電阻值或KA線圈的電阻值是否正常	中間繼電器的指示燈是否亮
K21	按SB6,KA能吸合，但松手后不工作	SB6輸出與KA常開觸點之間	松手后，中間繼電器就不工作，一般是無法自鎖	檢查SB5與KA常開觸頭的電阻值	也能是輔助觸頭接觸不良，引起無法自鎖
K22	中間繼電器能工作，但壓縮機不起動	KA輸出與KT輸入端	時間繼電器的常開觸點無法閉合	時間繼電器通電后檢查其常開觸點的電阻值	KT常開不能閉合，多為電子溫控器已燒壞
K23	中間繼電器能工作，但壓縮機不起動	KT輸出與ST輸入端	電子溫度計的常開觸點無法閉合	電子溫度計通電后檢查其常開觸點的電阻值	ST開不能閉合，多為電子溫控器已燒壞
K24	冷卻水壓正常，中間繼電器也工作	ST輸出與KM4輸入之間	壓縮機無法起動，可能是交流接觸器線圈斷路，壓縮機電機繞組斷路	檢查KM4線圈、壓縮機線圈的電阻值是否正常	壓縮機的運行燈指示燈是否亮，電磁閥是否工作

三、元件設備清單

序號	項目	型號規格	數量	備注
1	四極空氣開關	15A	2個
2	二極空氣開關	15A	2個
3	中間繼電器	常用	2個
4	時間繼電器	常用	2個
5	交流接觸器	常用	8個
6	熱繼電器	常用	8個
7	起動\停止開關	常用	12個
8	故障開關	常用	50個
9	故障燈	常用	30個
10	保險絲管	5A常用	6個
11	靶式流量計（流量開關）	LKB-01	4個
12	電磁閥	常用	2個
13	接線排	常用	10個
15	連接導線(有色)	常用	2扎
16	電柜	見圖	1個
17	電子溫控器	常用	2個
18	電流表	5A/常用	2個
19	電壓表	380V/常用	2個
20	絕緣板	常用	16公斤
21	線槽	常用	7條
22	槽鋼	常用	2米
23	故障箱		2個
24	雜物		1批
25	壓力繼電器	常用	2個
