模電、數電實驗室成套設備
模電、數電實驗室成套設備,模電數電實訓臺元件盒盒體透明，直觀性好，加強學生對線路和元器件的感性認識。咨詢熱線13122891392 ...
中人教儀廠是專業生產模電、數電實驗室成套設備，模電數電實訓臺及配件的廠家,生產的模電、數電實驗室成套設備，模電數電實訓臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買模電、數電實驗室成套設備、模電數電實訓臺，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的模電、數電實驗室成套設備、模電數電實訓臺是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開模電、數電實驗室成套設備、模電數電實訓臺的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：模電、數電實驗室成套設備

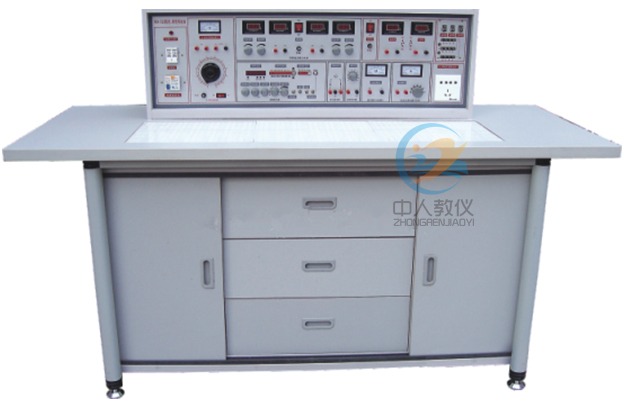

ZRGJ-740A模電、數電實驗室成套設備
實驗項目
（一）模擬電子電路部分
（二）數字部分
1．常用電子儀器的使用
2．晶體二極管的特性與檢測
3．晶體三極管的輸入、輸出特性
4．晶體管共射極單管放大器
5．射極耦合觸發器
6．RC耦合兩級放大器
7．負反饋對放大器性能的影響
8．場效應管放大器
9．差動放大電路
10．運算放大器指標測試
11．集成運算放大器的基本應用（多種模擬運算電路）
12．RC正弦波振蕩器------集成運算放大器非線性應用一
13．方波發生器------集成運算放大器非線性應用二
14．三角波和方波發生器----集成運算放大器非線性應用三
15．LC正弦波振蕩器
16．變壓器耦合推換功率放大器
17．OTL功率放大
18．集成功率放大器。
19．電壓---頻率轉換電路。
20．單相半波、全波、橋式整流電路。
21．串聯型晶體管直流穩壓電源（設計性實驗）
22．集成直流穩壓電源。
23．單結晶管特性。
24．單結晶體管觸發電路。
25．晶閘管間單測試。
26．晶閘管可控整流電路（綜合性實驗）
27．函數信號發生器的組裝與調試（綜合性實驗）
28．萬用表的設計與調試（綜合性實驗）
29．電子門鈴電路------趣味性應用實驗一
30．電子報警電路------趣味性應用實驗二
31．光控簡易燈自動開關電路------趣味性應用實驗三
32．電子催眠器------趣味性應用實驗四
33．溫控電路------趣味性應用實驗五
……自由設計
1．TTL集成邏輯門的參數測試
實驗臺構成與性能
1、電源及參數
1.1輸入電源：交流220V單相三線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和單相漏電開關二級保護功能。
A組：0.5KVA單相調壓器，輸出電壓0—240V，有數字表指示。
B組：低壓交流3，6，9，12，15，18，24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，±5V，±12V。
D組：雙路恒流穩壓電源，二路電壓均為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流1.5A，具預設式限流保護功能，每路輸出有0.5級數字電流表，電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：萬能電源插座：為國內外各種儀器提供工作電源。
1.3、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.4、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。
1.5、數顯外測交流直流電壓表：三位半數字顯示，精度0.5級，測量范圍：0—99.9v。
1.6、智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.7單次脈沖：每次可輸出一對正負脈沖。
1.8、函數信號發生器：
1.8.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
1.8.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
1.8.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.8.4方波響應：前沿/后沿≤100nS(開路)。
1.8.5最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p1M＜f≤2MHz幅度≤11Vp-p。
1.8.6直流偏置（開路）：±10V。
1.8.7輸出阻抗Z：Z0＝50Ω±5Ω.
1.8.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%－90%。
1.8.9壓控振蕩（VCF）：加外加直流電壓0－±5V變化時，對應的頻率變化大于100：1。
1.8.10輸出衰減：20 dB 40 dB 60dB。
1.10頻率計數器：
1.10.1測頻范圍：1Hz-100MHz，數顯。
1.10.2閘門時間：0.01S、0.1S、1S、10S。
1.10.3輸入阻抗（AC耦合）：電阻分量約500KΩ，并聯電容約100P。
2、模電數電實訓臺實驗操作桌：由雙面飾面板制成，不變形、不裉色，尺寸：160×70×80cm。鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜用于儲存元器件。
整套設備構成與配備（以二十四座為例）
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插板（尺寸：35×90cm），根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置儀器、焊接等）。實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺：共12臺，每張學生實驗操作桌上配置1臺。
3、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的工作電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
4、器材配備：26只指針式1.5級直流電流表、13只MF500萬用表、13只數字萬用表、25套電烙鐵和烙鐵架、13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、集成電路、變壓器、條形磁鐵、邏輯電平開關、邏輯電平顯示、91只集成座等元件單元盒（元件己裝在單元盒內），25張學生凳，1個雙門立柜。
5、用戶自備器材：雙蹤示波器（型號不限），晶體管毫伏表，滑線變阻器。
實驗臺配置清單（每臺）
元 件 名 稱
型號
數量
備注
電阻
4Ω
1
2W
電阻
5.1Ω
1
2W
電阻
8Ω
1
2W
電阻
10Ω
1
2W
電阻
16Ω
1
2W
電阻
20Ω
1
2W
電阻
30Ω
1
2W
電阻
51Ω
2
2W
電阻
100Ω
1
1/8W
電阻
120Ω
1
1/8W
電阻
150Ω
1
1/8W
電阻
200Ω
4
1/8W
電阻
240Ω
1
1/8W
電阻
270Ω
1
1/8W
電阻
300Ω
2
1/8W
電阻
330Ω
1
1/8W
電阻
470Ω
1
1/8W
電阻
510Ω
2
1/8W
電阻
620Ω
1
1/8W
電阻
650Ω
1
1/8W
電阻
680Ω
4
1/8W
電阻
820Ω
2
1/8W
電阻
1K
2
1/8W
電阻
1.5K
2
1/8W
電阻
2K
2
1/8W
電阻
2.4K
2
1/8W
電阻
2.7K
1
1/8W
電阻
3K
2
1/8W
電阻
3.3K
1
1/8W
電阻
4.3K
1
1/8W
電阻
4.7K
2
1/8W
電阻
5.1K
2
1/8W
電阻
5.6K
1
1/8W
電阻
6.8K
2
1/8W
電阻
9.1K
1
1/8W
電阻
10K
5
1/8W
電阻
13K
2
1/8W
電阻
15K
1
1/8W
電阻
20K
2
1/8W
電阻
24K
1
1/8W
電阻
36K
1
1/8W
電阻
39K
1
1/8W
電阻
51K
1
1/8W
電阻
68K
1
1/8W
電阻
100K
2
1/8W
電阻
130K
1
1/8W
電阻
150K
1
1/8W
電阻
300K
1
1/8W
電阻
1M
1
1/8W
熱敏電阻
1K
1
1/8W
電 位 器
470Ω
1
1/2W
電 位 器
1K
2
1/2W
電 位 器
4.7K
1
1/2W
電 位 器
10K
1
1/2W
電 位 器
47K
1
1/2W
電 位 器
100K
1
1/2W
電 位 器
470K
2
1/2W
電 位 器
1M
1
1/2W
電解電容
0.1uF
1
25V
電解電容
10uF
3
25V
電解電容
33uF
1
25V
電解電容
47uF
2
25V
電解電容
100uF
3
50V
電解電容
220uF
1
63V
電解電容
470uF
1
63V
瓷片電容
300P
1
63V
瓷片電容
390P
2
63V
瓷片電容
1000P
2
63V
瓷片電容
1500P
1
63V
瓷片電容
4700P
1
63V
瓷片電容
6800P
2
63V
瓷片電容
0.01uF
2
63V
瓷片電容
0.1uF
1
63V
瓷片電容
0.47uF
1
63V
瓷片電容
1uF
1
250V
瓷片電容
2uF
1
250V
音頻輸入變壓器
1
音頻輸出變壓器
1
變壓器
220V/24+6+6
1
LC變壓器
1
二 極 管
4007
4
二 極 管
2AP9
1
發 光 二 極 管
4
光 敏 二 極 管
2Cu
1
穩 壓 二 極 管
2CW54
2
穩 壓 二 極 管
2CW76
1
場 效 應 管
3DJ6
1
單 結 管
BT33
1
晶 閘 管
KP1
1
三 極 管
3DG6
2
三 極 管
3DG12
2
三 極 管
3AX31
1
三 極 管
3DA1
1
三 端 穩 壓
7805
1
指示燈(信號燈)
6V/0.1A
1
指示燈(信號燈)
12V/0.2A
1
開關
3
喇叭
8Ω/0.2W
1
繼 電 器
6V
1
音樂集成
4V
1
電平開關與邏輯電平指示
2
電表
1mA/160Ω
1
44型
電表
±100uA
1
44型
集 成 座
14腳
4
集 成 座
16腳
2
集 成 座
20腳
1
集 成 座
28腳
1
集 成 運 放
uA741
2
定 時 器
NE555
1
功率放大器
LA4101
1
數模轉換器
DAC0832
1
模數轉換器
ADC0809
1
TTL與非門
74LS00
1
TTL集電極開路與非門
74LS03
1
TTL非門
74LS04
1
TTL與門
74LS08
1
TTL三輸入與門
74LS11
2
TTL四輸入與非門
74LS20
2
TTL或門
74LS32
1
TTL觸發器
74LS74
2
TTL異或門
74LS86
1
JK觸發器
74LS112
2
緩 沖 器
74LS125
1
譯 碼 器
74LS138
2
數據選擇器
74LS153
1
計 數 器
74LS160
2
D觸發器
74LS175
1
加減計數器
74LS192
2
移位寄存器
74LS194
1
計 數 器
74LS196
3
CMOS與非門
CD4011
1
工具
萬 用 表
MF47
1
數字萬用表
DT890B+
1
尖 嘴 鉗
1
電 烙 鐵
2
烙 鐵 架
2
螺 絲 刀
3
剝 線 鉗
1
連 接 線
25根
其他
實驗臺
1臺
實驗桌
1張
凳子
2張
防腐皮
1塊
雙門立柜
1個
全套1個
產品特點
適用范圍
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗。是現有實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
