一、主要技術參數

1、電源：AC220V  50Hz

2、直流電源：輸入AC220V  輸出DC24V/2A

3、液壓實驗油泵電機功率：250W，配有專用的電機調速器，調速范圍：0－1700r/min

4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。

5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：DC24V   吸力30N

7、實驗臺外型尺寸：1330mm×650mm×1750mm

8、虛擬多用表參數：

交流電壓量程檔位分：10、50、250、1000

直流電壓檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢測功能：垂直角度±15°距離1-30cm

三極管測量孔

二、主要特點

1、透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。

2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。

3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

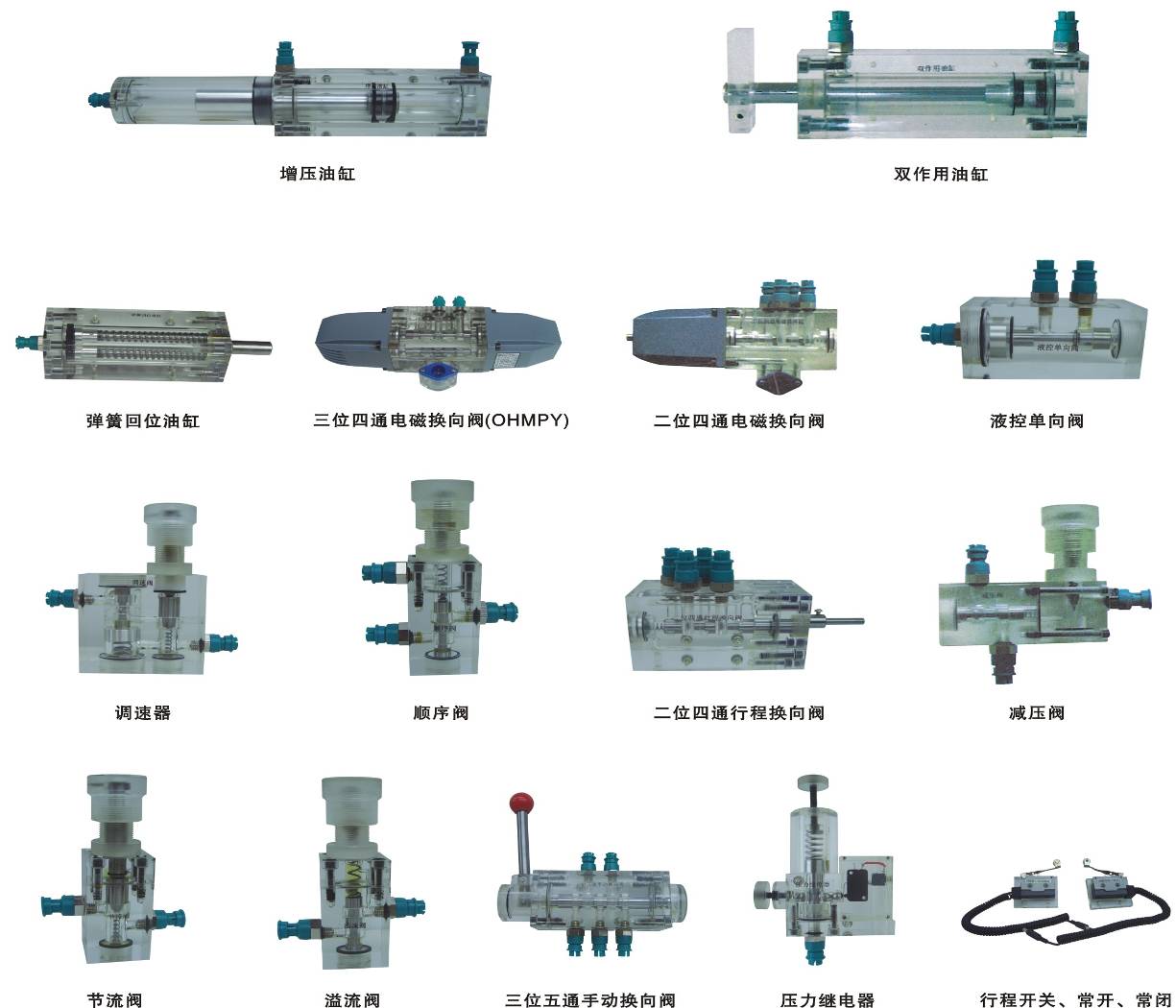

4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。

6、液壓氣壓傳動設計與控制虛擬仿真軟件

本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。

6.1元件識別采用了自動播放的形式，介紹了設備上的郵箱、液位計、油泵機組（此處介紹彈出液壓符號、原理與介紹，點擊確定進入下一項介紹）、閥架、壓力表、傳感器等

6.2元件拆裝分為學習模式與考核模式，內置電磁換向閥、板式溢流閥、柱塞泵、過濾閥、電液伺服閥，學習模式中提示拆卸順序，高亮顯示，考核模式時拆卸與安裝均無提示，拆裝順序出錯時，將不能再進行下一步的拆裝。工具欄內設有可拖拽的密封件、泵、閥、濾油器、六角扳手、管鉗、活扳手、呆扳手、M5螺絲。

6.3液壓元件構建設有單向閥（液控、錐閥芯、球閥芯）、換向閥主體結構（O型、Y型、H型）、液壓缸（拼裝柱塞、雙作用單出桿、雙作用雙出桿、單作用雙出桿、單作用單出桿）等的構建，每種構建實驗都采用了圖形化的方式，通過拖拽設定好的圖形，進行構建，圖形庫中有混淆圖形。

6.4液壓選型是通過液壓原理圖，然后選擇泵的公稱排量（12項，含11項混淆項）和壓力等級（5項，含4項混淆項）、電磁溢流閥的選擇（3項規格、3像壓力等級、3項流量等級，均有混淆項）、濾油器的選擇（多項選擇含混淆項）、伺服閥的選擇（多項選擇含混淆項）、選擇錯誤系統將自動進行提示正確答案，選擇完后根據提示拖拽相應的工具到高亮部位。

6.5回路檢查是通過選擇正確的配件，包含密封圈的選擇、檢查閥門開關等。然后下一步驟進行開機，根據提示開機，開機后進入監控界面，根據提示逐一開啟設備，提示的形式為文字與按鈕高亮，

6.6液壓缸壓力測試通過后臺界面的測試按鈕進入實驗，逐步分為啟動摩擦測試、啟動摩擦力、參數設置、開始測試、繪制曲線、停止測試。

6.7典型系統測試分試運行、階段響應測試、頻率響應測試。以上測試均為通過后臺監控界面進行實驗。

6.8軟件須能進行全方位旋轉、放大、縮小觀看其細節。且整體同一平臺，不得以單獨的資源展現。

三、液壓基本實驗的換向回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

五、透明液壓配置清單
