一、設備描述
plc自動化實驗實操臺，工業自動化實驗平臺主要面向自動化、軌道交通信號與控制、電力系統及其自動化、能源與動力工程等專業《電氣控制技術》、《可編程控制器原理及應用》、《PLC原理及應用》、 《電器控制技術 》、《電氣與PLC技術 》、《電氣控制與PLC》等相關課程的教學實驗任務，并為課程設計、畢業設計、相關競賽提供了場地和實驗平臺。自動化專業實驗室主要儀表器具設備有：自動化實驗實操臺，工業自動化實驗平臺、可編程控制器綜合實驗裝置。自動化專業實驗室設備主要實驗有含有概括PLC認識、PLC模仿控制應用、PLC控制電氣線路綜合實驗實驗等。

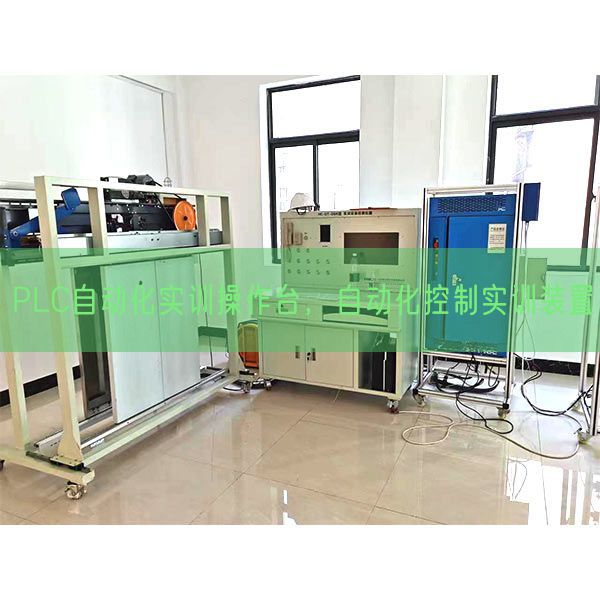

參考圖
二、實驗屏
1、外觀尺寸： 1200 mm×700 mm×1900mm (長×寬×高) （誤差±3%）。
2、網孔板材料：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工序技藝處置整理。
3、框體結構應用鋼壁厚度為2mm以上的加厚彩鋼方管，經除銹、磷化、靜電噴塑、高溫固化等工序技藝處置整理。
4、腳輪：應用四只橡膠帶鎖萬能轉向輪，前面兩只帶剎車。
三、設備配備裝備要求
系統容量（KV）設計為1.5-2kVA，三相五線相AC380V供電。
1．PLC主機相關設備：
PLC均能與其他相關設備兼容,而且應用以太網通信方法。其主體設備功能數值要求如下:
（1）CPU主機模型塊1（S7-1200 CPU 1214C DC/DC/DC）
應用DC24V供電，晶體管輸出形式。
晶體管輸出，14寫入/10輸出（配備裝備中間繼電器輸出結合套件，全部端子全部引至結合套件表面，以插孔的形式完成互聯），DC/DC/DC數字量寫入14*24V DC，數字量輸出10*24V DC,2 路模仿量寫入，1 個以太網口，最多 8 個信號模型塊,設備尺寸和重量：<=110 x 100 x 75mm，<=415g。
（2）CPU主機模型塊2：西門子S7-1500 CPU 1511C-1 PN
西門子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 數值；60 ns；包括2x PN 連接口；包括 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz。全部I/O口引出至接線端子，做成一體化箱式掛式模塊件掛放與實驗平臺上，外觀尺寸約：440mm×150mm×584mm。
（3）工業以太網交換機
連接口數目: 5個；傳輸速度: 100Mbps；支持三路電源同時寫入，電源冗余供電；支持9.6V-60VDC寬電壓（V）寫入。
2. 觸摸屏（KTP1000 Basic PN）：（改成KTP 700 Basic PN）
按鍵+觸摸實操，10.4寸 TFT 真彩液晶屏，64K 色，包括Profinet連接口，背光平均無故障時間：20000小時。；用戶可用內部存儲：10MB以上，配方內部存儲：256KB，帶報警緩沖區；帶有PROFINET連接口，可與PLC、變頻器實行以太網通信；配備觸摸屏裝配支撐架1付。
3．變頻器（G120C 0.37KW）
配備西門子G120C 0.37KW變頻器,變頻器為一體式變頻器，包括PROFIBUS以太網連接口，它將整流、逆變單元合在一起了。帶矢量軸，完成矢量控制，帶BOP操作面板。
4、步進控制器
（1）步進驅動器DM542，DSP數字式驅動器，微步細分為14種，最高步數為51200步/轉；電流（A）界限1.0A-4.2A，設定有半流，過壓、過流等保護電子回路。本驅動器為直線DC供電，作業界限為 直線DCDC24V-50V。
（2）步進電機57BYG兩相混合步進馬達
5、伺服控制器
（1）西門子伺服電機：1FL6022-2AF-1AA1 1臺
高動態功能伺服電機規格限定功率（W）0.1KW, 規格限定扭矩0.32Nm,規格限定速度3000rpm,最大扭矩0.96Nm,最高轉動速度5000r/min,規格限定電流（A）1.2A,最大電流（A）3.6A，軸高20mm帶滑鍵帶抱閘，防護等級IP65, 增量編碼器 TTL 2500 pp。
（2）西門子伺服驅動器：6SL3210-5FB10-1UF1 1臺
伺服驅動器電源及功率（W）：1AC 200 V - 240 V (-15% / +10%),0.1 kW ，3AC 200 V … 240 V (-15% / +10%),0.1 kW。規格限定輸出電流（A）1.2A。經過 PROFINET 使用 PROFI drive 協議實行速度控制。帶Mini USB連接口，4個寫入 NPN/PNP，2 個輸出NPN/PNP。PROFINET RT/IRT 連接口，帶 2 個端口 (RJ45 插口)。伺服電纜：原裝動力電源電纜；原裝電源伺服編碼器電纜；原裝伺服抱閘電纜。
6、物料傳送系統
（1）氣動機械手部位件單出雙桿氣缸1只，薄型導桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，單控電磁閥4只；
（2）皮帶輸送機部位件三相減慢速度電機（380 V，輸出轉動速度40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只；
（3）物料臺1個，光電開關1只；
（4）廢料桶1只
（5）鋁型材框體結構1套
7、直線動作控制系統
（1）系統構成：1個絲杠、1個底座、3個光電傳感器、1條定位尺、1個指針、纜等構成。
（2）系統功能：經過傳感器檢驗測試、PLC編程、定向控制、定位控制、速度控制、點動控制、位置顯露控制等，能完成小車的精確定位。
（3）主要技術功能數值參考規格：
①作業電源：一相AC220V；
②滑軌有效行程：300mm；
③導距：5mm；
④絲杠直徑：16mm。
8、數字顯露三相電力儀表1只
(1)寫入：三相三線（3P3L）、三相四線（3P4L）
(2)規格限定值：AC220V/AC380V
(3)測量：三相電壓（V）、電流（A）、有功功率（W）、無功功率（W）、功率（W）因數、電網頻率、有功電能、無功電能
(4)計量：正反向有功電能，感性容性無功電能
(5)顯露：液晶顯露，可視度高
(6)通訊：RS485通訊，MO-US-RTU協議
9、繼電器-接觸器控制部分
（1）電源開關，DZ47LE-32，D10一相兩極漏保，數量1個；
（2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個
（3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個；
（4）熱繼電器，NR2-25，電流（A）界限：0.25A-0.4A（與負載電機匹配），數量3個；
（5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選用開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；
（6）直通式接線端子UK3N 50位，C45導軌4條
（7）裝配支撐架1付
10、三相電機：180W/380V/Y/△ 1臺
11、電腦桌
4040鋁型材框體結構和鈑金構造，帶鍵盤托架和計算機數值數值主機托盤，用來放置計算機數值數值，下方裝備有萬能轉向輪。尺寸：560mm×600mm×1020mm。
三、實驗項目
1、氣動系統的裝配與調節測試項目：
1.1氣動方向控制線路的裝配；
1.2氣動速度控制線路的裝配；
1.3擺動控制線路的裝配；
1.4氣動順序控制線路的裝配；
1.5氣動機械手裝置的裝配；
1.6氣動系統裝配與調節測試；
2、電氣控制電子回路的裝配和PLC程序語言編寫項目：
2.1電機正反轉控制電子回路的連接與控制程序語言編寫；
2.2電機星三角降壓啟動控制電子回路的連接與控制程序語言編寫；
2.3電機變頻調節速度控制電子回路的連接與控制程序語言編寫；
3、機電設備裝配和機電一體化技術的作業任務：
3.1 傳動裝置同軸度的調節；
3.2 皮帶輸送機的裝配與調節；
3.3 搬運機械手設備裝配與調節測試；
3.4 自動生產線設備裝配與調節測試。
3.5自動控制系統裝配與調節測試項目
3.6 多種傳感器的裝配與調節測試；
3.7 機械手的自動控制；
3.8 皮帶輸送機的自動控制；
4、觸摸屏實驗題目
4.1.指示燈對象實驗
4.2.開關對象實驗
4.3.數值顯露實驗
4.4.數值寫入實驗
4.5.棒圖對象實驗
4.6.對象實驗
4.7.位移元件對象實驗
4.8.異常報警對象實驗
4.9.靜態顯露實驗
5、變頻器綜合應用技能實驗
5.1.變頻器功能功能數值設定與實操
5.2.變頻器報警與保護功能
5.3.外部端子點動控制
5.4.變頻器控制電機正反轉
5.5.多段速度選用變頻調節速度
5.6.變頻器無級調節速度
5.7.基于外部模仿量（電壓（V）/電流（A））控制方法的變頻調節速度
6、組網通訊實驗
6.1 基于PROFINET現場總線 S7-1200主機相互通訊
6.2 基于PROFINET現場總線觸摸屏S7-1200PLC通訊實驗
6.3 基于PROFINET現場總線觸摸屏S7-1200PLC變頻器通訊調節速度實驗
6.4 支持PROFINET現場總線中型PLC S7-1500主機相互通訊
6.5基于PROFINET現場總線S7-1500十字路口交通燈控制
6.6基于PROFINET現場總線S7-1500音樂噴泉控制
6.7基于PROFINET現場總線觸摸屏S7-1500PLC通訊實驗
6.8 基于PROFINET現場總線觸摸屏S7-1500PLC變頻器通訊調節速度實驗
6.9基于PROFINET現場總線S7-1500遠程模仿量讀取與輸出
6.10 基于PROFINET現場總線S7-1200與S7-1500通訊實驗
四、自動化實驗實操臺配備表單
|
序號 |
名稱 |
型號 |
單位 |
數量 |
|
1 |
網孔實驗屏 |
（1）外觀尺寸： 1000mm×500mm×1800mm (長×寬×高) （誤差±3%）。
（2）網孔板材料：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工序技藝處置整理。 |
臺 |
1 |
|
2 |
PLC主機1 |
CPU主機模型塊（S7-1200 CPU 1214C DC/DC/DC） |
臺 |
1 |
|
3 |
PLC主機2 |
西門子S7-1500 CPU 1511C-1 PN |
臺 |
1 |
|
4 |
直線動作控制系統 |
|
套 |
1 |
|
5 |
步進驅動器 |
DM554 |
臺 |
1 |
|
6 |
步進電機 |
57BYG |
臺 |
1 |
|
7 |
伺服驅動器及電機 |
西門子V90 100W |
套 |
1 |
|
8 |
工業以太網交換機 |
5口 100M |
臺 |
1 |
|
9 |
觸摸屏 |
KTP1000 Basic PN |
臺 |
1 |
|
10 |
變頻器 |
G120C 0.37KW含BOP操作面板 |
臺 |
1 |
|
11 |
氣動機械手模型 |
單出雙桿氣缸1只，薄型導桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，單控電磁閥4只 |
套 |
1 |
|
12 |
皮帶輸送機模型 |
三相減慢速度電機（380 V，輸出轉動速度40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只； |
套 |
1 |
|
13 |
數字顯露三相電力儀表 |
|
只 |
1 |
|
14 |
繼電器-接觸器控制器件 |
（1）電源開關，DZ47LE-32，D10一相兩極漏保，數量1個；
（2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個
（3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個；
（4）熱繼電器，NR2-25，電流（A）界限：0.25A-0.4A（與負載電機匹配），數量3個；
（5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選用開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；
（6）直通式接線端子UK3N 50位， C45導軌4條
（7）裝配支撐架1付 |
套 |
1 |
|
15 |
三相電機 |
180W/380V/Y/△ |
臺 |
1 |
|
16 |
工量具 |
1把剝線鉗、1把冷壓針壓線鉗、1把冷壓叉壓線鉗、2把小型螺絲刀、2把中型螺絲刀，而且全部工量具均應用優質品牌。 |
套 |
1 |
|
17 |
電腦桌 |
4040鋁型材框體結構和鈑金構造，帶鍵盤托架和計算機數值數值主機托盤，用來放置計算機數值數值，下方裝備有萬能轉向輪。尺寸：560mm×600mm×1020mm。 |
臺 |
1 |
