一、概 述
-Q-3大功率（W）電機綜合實驗裝置是按照"電機學"課程實驗大綱要求及部分高校對中小型電機組實驗需求而研制生產的中大功率（W）電機組實驗裝置。該裝置適用來高等院校原有的電機、電氣技術實驗設備的更新改造，為中等專業學校、職業技術學院等實驗室新建或擴建、迅速開設實驗課提供了理想的實驗設備，同時為教師及研究生研發新實驗或?qū)嵭锌茖W(xué)研究作業提供良好的實驗條件。

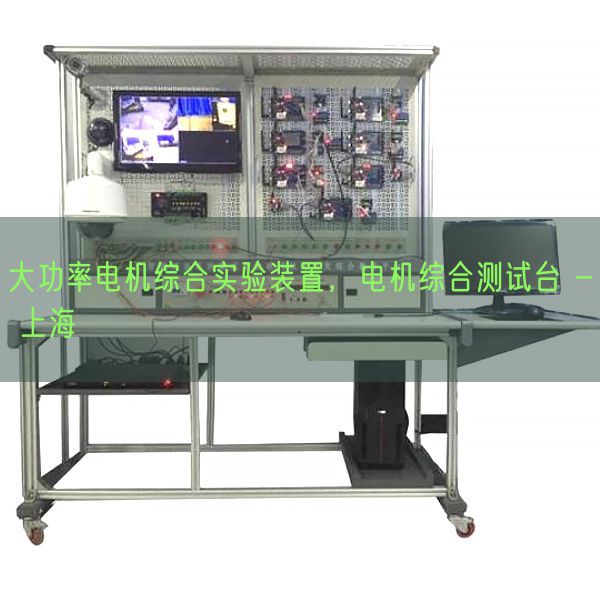

-Q-3 大功率（W）電機綜合實驗裝置
（參考圖）
二、裝置特別點
1. 各功能結合套件應用積木式構造，方便二次研發及功能拓展；
2. 全部實驗連線均在控制屏操作面板上連接即可，無需直接接觸電機，安全可靠性；
3. 全部電機均選用工業現場應用的2kW中小型功率（W）電機，能真實反映電機本身特性；
4. 該實驗裝置帶有電壓（V）型和電流（A）型漏電保護功能，保證實驗進程中實操者的人生安全和設備的保護；
5. 整套性強，從儀表器具儀表、專用電源、電機機組、實驗部位件及實驗專用實驗連接線等均配套齊全；配套件的功能、規格等緊密集合實驗的需要實行配備。
三、技術功能
1. 寫入電源：三相四線AC380V±10% 50Hz
2. 作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量（KV）：≤6kVA
4. 重 量：750kg
5. 外觀尺寸：172cm×73cm×170cm
四、裝置的基礎配備
實驗裝置由控制屏、實驗桌、交直線DC電源、測量儀表結合套件、負載結合套件、電機機組、實驗箱式掛式模塊件、實驗實驗連接線及備品備件等構成。
（一）DJ-01電源控制屏(鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板)
1. 交流ACAC電源部分
提供三相0～450V可調交流ACAC電源，同時可得到一相0～250V可調的交流ACAC電源，配備有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）?？烧{(diào)交流ACAC電源輸出設定有短路保護裝置，當相間、線間過電流（A）及直接短路均能起到保護。控制屏的供電由啟停按鈕實行控制，同時配備有三只指針式交流ACAC電壓（V）表，經過變換開關，可指示三相電網電壓（V）和三相調壓電壓（V）。
2. 直線DC電源部分
雙路直線DC電源：一路0～250V（3A）可控直線DC勵磁電源（內部帶有過流，過壓，過載保護措施），另一路0～250V(20A)可控直線DC穩壓電樞電源（過流、短路及過壓保護聲光警報功能），經過操作面板上的電位器來調動直線DC電壓（V）輸出；設定有一只直數字電壓（V）表，經過開關變換，監示勵磁電壓（V）及電樞電壓（V）輸出。
同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。
3. 定時器兼報警記錄儀(服務管理器)
經過鍵控單元完成時間設定、定時報警設定、解除設定等實操、設定有切斷電源及記錄各種警報次數等功能。
4. 直線DC數字直線DC電壓（V）、電流（A）表
直線DC數字顯露電壓（V）表（500V）兩只：測量界限為0～±500V，寫入阻抗10MΩ，精確度為0.5級，三位半數字顯露，可直接測量正負電壓（V）。
直線DC安培表（5A）兩只：測量界限0～5A，精確度為0.5級，三位半數字顯露，可直接測量正負電流（A）?！ ?br />
直線DC數字顯露電流（A）表（20A）兩只：測量界限0～20A，精確度為0.5級，三位半數字顯露，可直接測量正負電流（A）?！ ?br />
5.交流ACAC數字電壓（V）表、電流（A）表
交流ACAC數字電壓（V）表三只：測量界限為0～500V，寫入阻抗10MΩ，精確度為0.5級，三位半數字顯露。
交流ACAC數字電流（A）表三只：測量界限為0～20A，精確度為0.5級，三位半數字顯露。
6.智能一相功率（W）測量儀
測量交流ACAC電子回路的有功功率（W），功率（W）因數等。
7.智能型轉動速度/轉矩/輸出功率（W）測量試驗儀
可同時測量電機的轉動速度，轉矩，輸出的機械功率（W）等，設定有通信功能。
8.一相變壓器：容量（KV）0.44kVA，高壓端220V/2A，低壓端110V/4A，裝配在控制屏內，變壓器接線端子直接引出至操作面板，實驗接線便利?！?br />
9.三相心式變壓器
三相變壓器：容量（KV）1.2kVA，高壓端220V/1.82A，低壓端110V/3.64A，裝配在控制屏內，變壓器接線端子直接引出至操作面板，實驗接線便利。
10. 電機機組配備（配備有兩套機組）
(1)三相鼠籠異步電機-直線DC發電機-動態扭矩傳感器
Y380V，2.2kW三相鼠籠異步電機與230V，1.9kVA直線DC發電機同軸連接，連接動態扭矩傳感器，電機接線端子直接引出至操作面板，實驗接線便利。
(2)三相同步電機-直線DC電機-動態扭矩傳感器
220V，2.2kW直線DC電機拖動400V，2kW三相同步發電機（同軸連接），連接動態扭矩傳感器，電機接線端子直接引出至操作面板，實驗接線便利。
?。ǘ〥J-02實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板，構造堅固，形狀似長方體封閉式構造，造型美觀大方；設定有一個大抽屜，用來放置工量具、圖紙文檔實驗指導書等。桌面提供一個寬敞舒適的作業臺面。實驗桌還設定有四個萬能轉向輪和四個固定調動機構，方便位移和固定。
?。ㄈ嶒炏涫綊焓侥K件
2. DJ-03空氣開關結合套件
提供20A斷路器開關兩只。
3. DJ-04 旋轉燈、整步表結合套件
提供并網用的三組旋轉燈（黃、綠、紅各兩只）及Mz10整步表一只。
4. DJ-05繼電接觸控制結合套件（一）
提供三相四線空氣開關一只（16A），啟停按鈕三只，交流ACAC接觸器（220V、18A）二只，熱繼電器（220V、4～6A）二只。
（四）DJ-06 高可靠帶護套手槍插實驗實驗連接線及備品備件
應用高可靠護套構造手槍插連接實驗連接線（接觸良好，安全可靠），里面應用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件，外有柔軟橡膠層保護，接觸可靠。
五、實驗項目
1.一相變壓器實驗
(1) 一相變壓器的空載實驗
(2) 一相變壓器的短路實驗
(3) 一相變壓器的負載實驗
2. 三相芯式變壓器實驗
(1) 三相芯式變壓器空載實驗
(2) 三相芯式變壓器短路實驗
(3) 三相芯式變壓器負載實驗（阻性、感性、阻感性）
(4) 三相芯式變壓器極性及連接組別的測量
3. 直線DC電機實驗
(1) 直線DC電機啟動、調節速度、改變轉向
(2) 直線DC電機機械特性實驗
(3) 直線DC電機調節速度特性實驗
（4）直線DC發電機空載特性和外特性實驗
4. 三相鼠籠異步電機實驗
(1) 三相異步電機的空載、短路特性彎彎曲線測量實驗；
(2) 異步電機的起動和調節速度實驗
(3) 三相異步電機機械特性的測量實驗
5. 三相同步發電機實驗
（1）三相同步電機功能數值測量實驗；
（2）三相同步電機V形彎彎曲線實驗；
（3）同步電機投入電網并聯運行的實驗（旋轉燈光法）
六、實驗項目
|
序號 |
名 稱 |
數 量 |
單位 |
|
1 |
電源控制屏 |
1 |
套 |
|
2 |
空氣開關（D32A/3P） |
1 |
只 |
|
3 |
三相調壓器 |
1 |
只 |
|
4 |
交流ACAC電壓（V）表（0.5級） |
3 |
塊 |
|
5 |
交流ACAC電流（A）表（0.5級） |
3 |
塊 |
|
6 |
直線DC電壓（V）表（0.5級） |
2 |
塊 |
|
7 |
直線DC電流（A）表（0.5級） |
4 |
塊 |
|
8 |
急停按鈕 |
1 |
只 |
|
9 |
直線DC電機勵磁電源 |
1 |
套 |
|
10 |
直線DC電機電樞電源 |
1 |
套 |
|
11 |
同步電機勵磁電源 |
1 |
套 |
|
12 |
智能一相功率（W）測量儀 |
1 |
臺 |
|
13 |
智能型扭矩/轉動速度測量儀 |
1 |
套 |
|
14 |
動態扭矩傳感器 |
2 |
套 |
|
15 |
1.9KW直線DC發電機 |
1 |
臺 |
|
16 |
2.2KW直線DC電機 |
1 |
臺 |
|
17 |
2.2KW三相異步電機 |
1 |
臺 |
|
18 |
2.0KW三相同步發電機 |
1 |
臺 |
|
19 |
負荷箱 |
1 |
套 |
|
20 |
三相變壓器 |
1 |
臺 |
|
21 |
一相變壓器 |
1 |
臺 |
|
22 |
高壓絕緣膠墊 |
1 |
塊 |
|
23 |
實驗桌 |
1 |
張 |
|
24 |
電機小推車 |
2 |
套 |
|
25 |
實驗連接線 |
1 |
套 |
|
26 |
低壓電器開關元件 |
1 |
批 |
