2KW垂直軸風力并網發電教學實驗系統：理解和實踐可再生能源
時間：2025-07-07 23:41:38 點擊次數：
中人教儀廠
首先，讓我們來理解一下2KW垂直軸風力并網發電教學實驗系統的基礎包括。這個系統主要含有概括一個垂直軸風力發電機和一個并網逆變器。垂直軸風力發電機是整個系統的核心部分，它經過捕捉風能轉化為電能。并網逆變器則將電能轉化為可供家庭或工業使用的交流ACAC電。
在這個系統中，2KW的規格限定功率（W）代表了該系統的發電能力。這意味著，當風速達到一定程度時，這個系統就能夠產生足夠的電力，適用實際的用電需求。同時，該系統的高效性也保證了其在各種環境條件下的平穩運行。
2KW垂直軸風力并網發電教學實驗系統的使用，不僅可以幫助我們理解風能轉化為電能的過程，更可以讓我們親身體驗到可再生能源的實際應用。經過這個系統，我們可以直觀地理解到風能的優點和可能的問題，從而更好地推動可再生能源的發展。

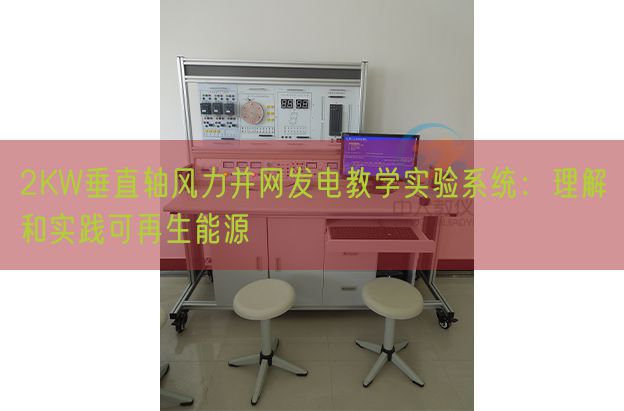

--TYN16 2KW垂直軸風力并網發電教學實驗系統
一、系統基礎簡介
2KW垂直軸風力并網發電教學實驗系統是一套符合風力發電專業和實際風電專業教學要求的風力發電系統，以適用學生教學實驗要求，教學實驗項目的要求并具一定的特色。系統由室外風力發電機、葉片、塔架，室外防雷箱，并網控制器，并網逆變器，控制儲物儲物柜等構成，系統能實行并網發電全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想設備。
二、運行技術功能數值
2、1、風力發電技術條件（一相輸出）
◆ 風輪直徑 2.4m
◆ 葉片材料 增強玻璃鋼
◆ 葉片數量 5
◆ 規格限定轉動速度 50r/min
◆ 規格限定風速 14m/s
◆ 啟動風速 2.5m/s
◆ 作業風速 3-25(m/s)
◆ 安全風速 40m/s
◆ 發電機類型 永磁三相交流ACAC發電機
◆ 規格限定功率（W） 2KW
◆ 最大功率（W） 2.5KW
◆ 規格限定電壓（V） 220VAC
◆ 塔桿高度 12m
◆ 塔桿類型 液壓塔架
2、2、風機并網控制器技術條件
◆ 規格限定功率（W） 3KW
◆ 適用風機 2KW
◆ 寫入電壓（V）界限 (DC) 0~600V
◆ 風機規格限定輸出功率（W） 2KW
◆ 卸載電壓（V） 按風機輸出電壓（V）設定
◆ 最大卸載功率（W） 3KW
◆ 尺寸 W×H×D mm 500/687/166
◆ 重 量 20kg
◆ 防護等級 IP20/IP65
◆ 環境溫度（℃） －20 ～＋40 ℃
◆ 儲物溫度（℃） －25 ～＋70 ℃
◆ 冷卻方法 風扇對流
◆ 顯 示 風機電壓（V）、風機電流（A）、風機功率（W）
◆ 顯露方法 LCD（液晶屏顯露）
2、3、風機并網逆器技術條件
◆ 寫入電壓（V）界限 (DC) 40V-450V
◆ 風機最大輸出功率（W） 2KW
◆ 直線DC電壓（V） VPP VPP < 10 %
◆ 規格限定功率（W） 5000W
◆ 電網電壓（V）界限 196 ～ 253V AC
◆ 電網頻率界限 任選 50Hz 或 60Hz
◆ 功率（W）因數 > 0.99
◆ 最大效率 94%
◆ 待機損耗 < 11 W
◆ 保 護 防孤島, 過溫, 過載, 過流, 過壓保護
◆ 總諧波失真 (THD) < 4 %
◆ 尺寸 W×H×D mm 555/420/125
◆ 重 量 32.5kg
◆ 防護等級 IP20
◆ 環境溫度（℃） －20 ～＋40 ℃
◆ 儲物溫度（℃） －20 ～＋50 ℃
◆ 冷卻方法 風扇和對流
◆ 顯 示 LCD & 信號燈
◆ 通 訊 RS485
◆ 功率（W）彎彎曲線點 最小 5, 最大 20.
◆ 安規 IEC 62103:2003(1st Edition)
EN50178:1997
◆ 并網認證 DIN VDE 0126-1-1:2006
三、設備特別點及功能
3、1、風力發電機
風力發電機規格限定功率（W）為2KW,風葉應用增強玻璃鋼材料，發電機體積小、重量輕而而且發電效率高。單獨特的電磁力矩設計技術有效保證了在微風中便能啟東運行，全部應用優質鋁制精密壓鑄部位件與不銹鋼備品備件，整機重量輕。
◆ 外殼：應用球墨鑄鐵鑄造， 構造強度高， 耐久性好。
◆ 發電機：定子應用優質稀土呂鐵硼材料，轉子線圈為紫銅繞線，耐溫升，導電功能好， 發電效率高。
◆ 風葉：玻璃鋼表面協作聚氨酯發泡工序技藝填充，兩條玻璃鋼加強筋貫穿葉尖到葉根，構造強度高， 防水浸功能好。
◆ 控制系統：plc智能控制， 應用全球知名品牌的電子備品備件。人性化設計， 全部系統運行數值全部能顯露在觸摸屏人機界面HMIHMI上。
◆ 保護系統：卸荷，電磁剎車雙重保護，保證系統安全。
金屬部位件表面處置整理：電泳加噴涂，防銹防腐蝕。
◆ GPRS(選配功能)： 遠程監控功能,完成隨時隨地甚至經過手機就能監測到系統的運行數值。
◆ 液壓塔架（選配）：協作液壓系統使用， 完成塔架自動立起或放倒， 實操簡便，最大化節省系統裝配及維護費用。
3、2、并網控制逆變模型塊
應用日本三菱第五代智能功率（W）模型塊；DSP芯片控制；功率（W）點跟蹤技術；高效率；完善的保護功能；按照IEE929-2000和UL1741標準設計； 裝配調節測試簡便； 可經過液晶和按鍵設定運行功能數值。
功率（W）彎彎曲線
3、3、實驗?zāi)Ｐ蛪K
并網發電原理圖，測量試驗端子；接線盒，接線端子；數字顯露交直線DC電壓（V）電流（A）表，就地實時顯露系統電功能數值的現象；含有多種通訊連接口，上位機監控功能
四、系統單元構成
風力并網發電系統示意圖
4、1、并網控制單元：系統按照演示單元的需要，經過開關單元的開和關，完成逆變器同步運行，同時配備裝備單單獨計量通道，并適用數值對比和收集。
風機電源控制，單單獨設計有一套大風卸荷保護電子回路，與風機控制器集合使用。
4、2、風機卸荷單元：風力發電機輸出端口，連于發電機控制器，對風機所發的三相交流ACAC電實行整流，調節并控制，然后供給控制器實行并網和系統在大風時的卸荷和其他保護。
4、3、開關控制單元：全部演示系統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱現象，開關自動斷開電源，起到保護儀表器具儀表和人身的安全。
4、4、 風機連接單元：在示意接線操作面板上,經過單元的引線經隔離開關接至各自的跳線端子，按照演示的需要，可以用跳線自由地查看3個風機系統的作業狀態
系統配備圖
4、5、顯露單元（演示臺輸出交流ACAC 網側控制儲物儲物柜）
4、6、 演示臺顯露單元
通用部分：設備作業溫度（℃）、室內溫度（℃）/濕度/時鐘、逆向電量計量。
通用1套3位變換顯露：有功功率（W）.
單單獨顯露：風速LED顯露、風向日期LCD顯露、風機限流卸荷LED指示。
五、監控單元
監控裝置含有概括監控主機、監控系統和顯露設備。本系統應用高功能工業控制PC機作為系統的監控主機，配備多機版監控系統，應用標準RS-232或RS-485通訊方法，可以就地實時獲取全部風力發電的運行功能數值和作業數值。
5、1、 監控系統
◆ 監控主機同時提供對外的數值連接口，即用戶可以經過計算機數值數值就地實時查看整個電源系統的就地實時運行數值以及歷史數值和故障數值。
◆ 可每隔5分鐘存儲一次電站實驗全部運行數值，含有概括就地實時存儲環境數值、故障數值等功能數值。
◆ 可連續存儲20年以上的電站實驗全部的運行數值和故障紀錄。
5、2、遠程監控系統設定
5、2、1、登錄
賬戶：
密碼：
普通用戶賬戶和密碼由管理員自行添加
5、2、2、就地實時狀態
選用逆變器的序列號，頁面即會顯露該臺逆變器當前的相關功能數值。
5、2、3、歷史記錄
選用逆變器的序列號和起始時間，即可查詢逆變器的歷史狀態。點擊"導出"，可將本頁
數值導出至EXCEL。
5、2、4、發電量統計
選用逆變器的序列號，即可查詢?cè)撆_(tái)逆變的在最近一段時間內的發電量和總發電量。
5、2、5、設備管理
添加終端：寫入中斷的ID和名稱，點擊"添加"。
添加逆變器：選用終端，可以在該終端下寫入待添加逆變器的序列號和地址，點擊"添加"
5、2、6、用戶管理
添加用戶：寫入用戶名和密碼，點擊"添加"即可添加新用戶，目前只能添加普通用戶。
為用戶關聯終端：選用待關聯的終端ID，點擊"添加"。
5、3、 風資源監控測量系統
風速風向儀用來測量和記錄風速風向，可以循環記錄存儲57344條風速風向歷史紀錄。液晶屏顯露和鍵盤，使PH風速風向儀的實操簡便便利；它還可以與計算機數值數值實行通訊，將記錄的風速風向數值下載到計算機數值數值中，實行查看解析。
風資源監控界面
特別點：
1．設定有低功耗運行模式：PH風速風向儀在作業時液晶屏的背光處于關閉狀態，以低功耗方法運行。
2．風速風向傳感器風杯應用碳纖維材料，強度高，起動好。
技術功能數值參考規格
◆ 測量界限： 風速：0～60m/s 風向：0～360°
◆ 精 度： ±0.1m/s ± 3°
◆ 作業電源： AC 220V±20% 50HZ， DC24V、12V、5V或其他供電。
◆ 記錄間隔： 1分鐘～240分鐘連續可設定
◆ 內部存儲： 4M bit
◆ 通訊連接口： RS-232/485/USB通訊
◆ 設備功耗：
◆ 外觀尺寸： （165×125×75）mm
◆ 環境溫度（℃）： -40℃～50℃
六、教學及研究實驗項目
實驗1、風力發電基礎課程課程理論原理性實驗
實驗2、風力發電系統設計實驗
實驗3、風力發電基礎課程課程理論與應用技術擬真實驗
實驗4、風力發電相關測量技術實驗
實驗5、風力發電控制技術實驗
實驗6、風力發電電力電子實驗
實驗7、風力發電機并網過程實驗
實驗8、風力發電機在不一樣風速現象下并網實驗
實驗9、并網過程中孤島保護實驗
實驗10、風力發電機轉動速度與輸出電壓（V）關系實驗
實驗11、風力發電機在不一樣的風速的現象變換功率（W）實驗
實驗12、風力發電機轉動速度與輸出電流（A）關系實驗
實驗13、風力發電機轉動速度與輸出電壓（V）頻率關系實驗
實驗14、風速即轉動速度與與出功率（W）關系實驗
實驗15、風力發電系統接線實驗
七、 售后服務
◆ 使用手冊
◆ 設備培訓
此外，這個系統還可以作為一個教育工量具，用來學校和研究機構的教學和研究。經過實操和維護這個系統，學生和研究人員可以學習掌控把握到關于風能、電力系統和并網技術等多方面的知識。
總的來說，2KW垂直軸風力并網發電教學實驗系統是一個重要的科研工量具和教育資源。它不僅有助于我們理解和實踐風能的運用，也為我們提供了一個探索和推動可再生能源發展的平臺。在未來，隨著科技的進步和社會的發展，我們有理由相信，風能將會在我們的生活中發揮更加重要的作用。
常見問題：
1、如果我要購買2KW垂直軸風力并網發電教學實驗系統：理解和實踐可再生能源，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的2KW垂直軸風力并網發電教學實驗系統：理解和實踐可再生能源是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開2KW垂直軸風力并網發電教學實驗系統：理解和實踐可再生能源的發票，您需要提供開票資料。
3、你們的2KW垂直軸風力并網發電教學實驗系統：理解和實踐可再生能源都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
