電氣安裝與維修實訓設備,電氣安裝實訓臺
時間:2025-07-19 23:42:14 點擊次數:
中人教儀廠

DAZ-15 電氣裝配與維修實驗設備
一、設備基礎簡介
電氣裝配與維修實驗設備參照世界技能大賽有關標準,并集合職業學校實驗教學實行設計研發。針對職業學校電氣、自動化、機電等專業技術基礎課實驗要求,集合工廠電氣裝配和室內電氣裝配等維修電工和電氣裝配工實驗鑒定要求,研發的一種通用實驗平臺。適合職業學校培養行業所需,設定有實際實操技能和工程施工能力的專業人才和初級管理人員。裝置應用鋼制網孔板和鋁制型材構成基礎架構,較真實的反映施工現場。配備裝備有專用電源控制儲物柜,施工工量具線路與學生實驗實操線路安全分離,控制電子回路電源的緊急停止及多路安全保護 措施使設備設定有極高的安全可靠性。
電氣裝配與維修實驗設備含有工業電氣設備裝配架、電源配電箱、照明套件、電氣控制箱式模型塊、電機及驅動裝置、指令與指示元件、 plc、變頻器、觸摸屏、線路器件材料、電工工量具、工量具位移車、工量具儲物柜等。應用開放式、模型塊化、多樣化、 標準化設計。經過電氣系統的設計、布置裝配、接線、程序設計、調節測試、運行、故障維修等實操,使學生 掌控把握電氣設備裝配、調節測試運行、維護等綜合能力。

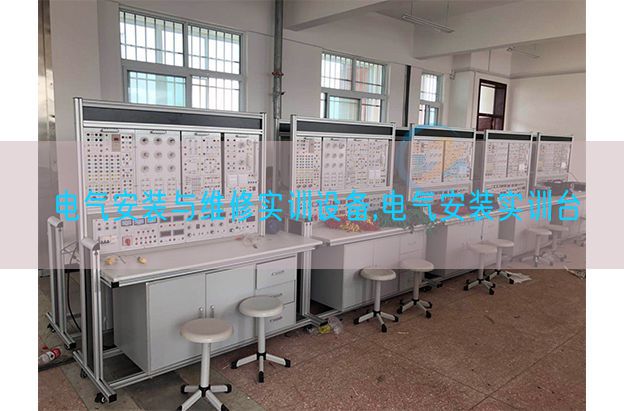

(參考圖)
二、技術功能數值
作業電源:AC380±10%(三相五線)50Hz
規格限定功率(W): 0.8KW
環境溫度(℃):-10℃ ~40 ℃
相對濕度:≤85%
安全保護:電流(A)型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
外觀尺寸:L3010×W1000×H2460mm
設備重量:200kg
PLC:主機 FX3U-16MT-ES/A,拓展模型塊FX2N-8EYR
變頻器: 三菱FR-D740S-0.75K-CHT
伺服電機:交流AC伺服電機HG-KN23J-S100,驅動器 MR-JE-20A
步進電機:步進電機SL57STH56-2804A,驅動器DM542S
異步電機:三相交流AC異步電機180W/380V 6個頭
雙速電機:雙速電機 YSD7124/2 180W/380V
實驗儲物柜:含X62WT68CA6140Z35四種機床電子回路
三、設備構造
該設備主要采用模仿房、實驗儲物柜、裝配桌、電腦桌、模型塊架、伺服電機模型塊、步進電機模型塊、雙速電機模型塊、交流AC異步電機模型塊、傳感器模型塊、電源電源箱模型塊、電氣控制箱式模型塊模型塊、工量具備品備件構成。
1、模仿房 整體用鋁型材作骨架,中間用網孔板連接,便利裝配各種實驗備品備件和模型塊。網孔板用2mm厚冷軋板數控沖孔折彎后,表面靜電噴涂;模仿房上方弧型設計,整體外觀美觀大方,
2、實驗儲物柜、裝配桌、電腦桌、模型塊架用冷軋鐵板精數控精加工而成,表面靜電噴涂。其中實驗儲物柜內含X62 、T68、CA6140、 Z35四種機床電子回路和故障設定;裝配桌下部帶抽屜儲物柜,構造穩固實用,外觀美觀;模型塊架內分多層可拆卸裝配,可放置各種實驗?zāi)P蛪K。
3、智能考核單元:應用最新 MCU 技術 RAM 處置整理芯片的數字化包括電子回路板與配套無線故障設定控制系統,系統平穩、不易感染病毒。
控制模型塊(PC 控制終端或手持位移控制終端)和驅動模型塊(智能故障設定驅動盒)分離,避免復雜連線干擾控制器,系統更加可靠。
驅動模型塊內置智能故障設定控制系統,配備有專用新型無線數值傳輸模型塊(可插拔型)和RS232 串行通訊連接口,可無線組網通訊和 RS232 有線通訊。
手持位移控制終端應用 7 寸高清晰彩色液晶觸控屏,中文菜單式觸控實操界面,人機對話友好。手持位移控制終端可控制隨意一臺帶驅動模型塊的實驗設備。
手持位移控制終端不聯網時可作單機實操,當帶驅動模型塊的實驗設備無線組網時,手持 位移控制終端可無線進網作為聯網終端,可作學生機登錄實驗與考核的實操終端,也可作教師機登錄出題設故的實操終端。
可經過 PC機或平操作面板電腦 控制終端實行實驗考核,也可經過手持位移控制終端實行實驗考核,教師與學生界面分開,教師經過密碼進入教師界面出題,學生在普通界面答題。(注:教師與學生設故與排故界面原理圖與設備操作面板原理圖完全一致)
可自由設定隨意一處有關的各種常見故障,故障類型含有概括:線路斷 路、對地短路、接觸不良,偶發等故障現象。每套驅動模型塊可以設定 8 路大電流(A) 5A 的 開路故障、16 路小電流(A) 2A 的信號通路的開路、不良、偶發、短路等故障,共 24 路故 障設定??砂凑招枨笸卣乖O(shè)定 64 路大電流(A) 5A 的開路故障、128 路小電流(A) 2A 的信號通 路的開路、不良、偶發、短路等故障,共192 路故障設定。可按照用戶使用要求調節故障設定點的數量和故障設定類型。
全部配備裝備驅動模型塊的實驗設備,均可經過內置的專用新型無線數值傳輸模型塊無線組網, 完成遠程集中管理。
用戶可選用經過無線或 RS-232 串行口通訊與其它實驗設備配套的無線故障設定控制系統構成一個互聯網,經過主控計算機數值控制每一臺實驗設備的故障設定、故障排除、功能數值設定、 遠程起動、信息反饋、考核評定分?jǐn)?shù)等功能。
終端界面
教師端界面
智慧教室綜合測控系統(為了設備平穩性與美觀要求設備為一體機,不接受應用功能模型塊拼接組裝設備)(投標現場演示功能):
(一)、虛擬示波器所需完成的功能:50MHz 2路波動線測量功能;
(二)2路邏輯解析儀功能;
(三)1路隨意波動線信號發生器輸出;
200MSa/s高速就地實時采樣,50MHz帶寬,波動線測量完全適用教學實驗要求,波動線平滑不失真。
(四)2路PWM脈沖信號發生器:可設定頻率、占空比。
(五)、萬用表功能
1、萬用表的電阻測量功能;
2、萬用表的直線DC電壓(V)測量功能;
3、萬用表的交流AC電壓(V)測量功能;
4、萬用表的交流AC電流(A)測量功能;
(六)、人機界面HMI功能
*1、人機界面HMI顯露所測量的波動線,并顯露相應的量測值;
*2、可經過點擊界面按鈕,將所測量的波動線插入實驗報告模板中;
*3、學生的實驗報告成果可經過點擊界面按鈕,統一上傳到指定的教師電腦文件夾下;
(七)、實驗室安全監控功能
1、環境功能數值測量:可同時測量顯露溫濕度、CO2濃度和PM2.5;
2、電氣功能數值測量:可測量控制臺電壓(V)電流(A),并計算出功率(W);
3、過流、過壓、欠壓(閥值可設定)報警跳閘保護;
4、安全防護:實驗室環境安全監控裝置(PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常(火警)報警);
5、節電功能:長期無人實驗時,自動關閉總閘開關,完成安全和節電效果;
4、故障考核模型塊:故障考核模型塊應用鋁制型材作為主框體結構,裝配板和底座使用鐵板制作,4個腳裝配備有輪子,模型塊位移便利。模型塊設定有完整的樓宇中的室內照明電子回路、窗簾和風扇電機控制電子回路,故障盒有不少于30個線路故障,可自由設定故障點的數量,故障設定變換便利。控制線路是全開放,在控制線路上實行檢驗測試,實驗接近現實,便利實驗任務教學和學生在實驗中積累方法和經驗,可實行室內照明電子回路、窗簾和風扇電機控制電子回路故障解析排除。
(圖片僅供參考、以實際配備為準)
四、電氣裝配與維修實驗設備配備表單
|
成 套 產 品 配 置 標 準 |
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
主體框體結構 |
|
套 |
1 |
|
|
2 |
模型塊架 |
4層貨架 |
套 |
1 |
|
|
3 |
機床電子回路考核儲物柜 |
|
臺 |
1 |
|
|
4 |
裝配桌 |
|
張 |
1 |
|
|
5 |
電腦桌 |
|
張 |
1 |
|
|
6 |
電源配電箱 |
500×600×250mm |
個 |
1 |
|
|
7 |
電氣控制箱式模型塊 |
500×700×230mm |
個 |
1 |
|
|
8 |
傳感器模型塊結合套件 |
|
個 |
1 |
|
|
9 |
步進電機模型塊結合套件 |
驅動器DM542S DC24V+電機SL57STH56-2804A |
個 |
1 |
裝配與一體 |
|
10 |
伺服電機模型塊結合套件 |
MR-JE-20A+HG-KN23J-S100
含線 |
套 |
1 |
|
11 |
雙速電機模型塊 |
|
個 |
1 |
裝配與一體 |
|
12 |
6頭三相異步電機模型塊結合套件 |
|
套 |
2 |
|
13 |
設備備品備件包 |
|
套 |
1 |
二級配備表單 |
|
14 |
機床考核掛板 |
X62 、T68、CA6140、 Z35 |
套 |
1 |
|
|
15 |
故障考核模型塊 |
|
套 |
1 |
|
|
16 |
指導書 |
|
本 |
1 |
|
|
17 |
光盤 |
|
盤 |
1 |
|
|
18 |
智慧教室綜合測控系統 |
|
套 |
1 |
|
|
19 |
實驗實驗連接線 |
4mm雙圈 1米 黃綠紅黑藍 |
條 |
各1 |
|
|
20 |
實驗實驗連接線 |
4mm雙圈 1頭焊插針 1米 黃綠紅黑藍 |
條 |
各2 |
|
|
21 |
實驗實驗連接線 |
4mm雙圈 0.2米 黃綠紅 |
條 |
各2 |
|
設備備品備件包二級配備表單
|
電源配電箱部分(裝與配電箱內) |
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
塑殼開關 |
NM1-63S/3200 20A |
個 |
1 |
環宇 |
|
2 |
三相電度表 |
DTS7738/1.5(6)A |
個 |
1 |
上海華立 |
|
3 |
漏電斷路器 |
DZ47LE-32 3P+N 16A |
個 |
1 |
環宇 |
|
4 |
漏電斷路器 |
DZ47LE-32 1P+N 16A |
個 |
2 |
環宇 |
|
5 |
空氣開關 |
DZ47-60/C10 2P 10A |
個 |
1 |
環宇 |
|
6 |
電流(A)互感器 |
BH-0.66 5/5 |
個 |
3 |
|
|
7 |
接地端子排 |
2×15mm,5孔,裝配中心孔距92mm |
個 |
1 |
|
|
8 |
接零端子排 |
10孔,裝配中心孔距114.7mm |
個 |
1 |
|
|
照明與開關部分 |
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
吸頂燈 |
吸頂燈21W圓底盤 (配節能燈) |
個 |
1 |
|
|
2 |
螺口球形燈泡 |
E27 15W 230V 透明 |
個 |
1 |
|
|
3 |
T3螺旋式電子節能燈 |
YPZ-220/9-S 220V/9W |
個 |
1 |
|
|
4 |
LED燈 |
1.2米 40W |
條 |
1 |
|
|
5 |
日光燈管 |
T8/36W |
條 |
1 |
|
|
6 |
一相電度表 |
DD862-4 3(6A) |
個 |
1 |
|
|
7 |
聲控延時開關 |
86型 |
個 |
1 |
|
|
8 |
一開雙控開關 |
86型 |
個 |
2 |
|
|
9 |
螺口燈座 |
E27 86# |
個 |
2 |
|
|
10 |
電流(A)互感器 |
BH-0.66 5/5 |
個 |
1 |
|
|
11 |
指針式直線DC電流(A)表 |
85C17 5A |
個 |
1 |
|
|
12 |
指針式交流AC電壓(V)表 |
42L6 450V |
個 |
1 |
|
|
13 |
萬能變換開關 |
LW26-20 D0724/3 長信 3檔 |
個 |
1 |
|
|
14 |
一體化日光燈 |
T5 21W(帶罩) |
條 |
1 |
|
|
15 |
觸摸延時開關 |
86型 |
個 |
1 |
|
|
16 |
雙開雙控開關 |
86型 |
個 |
1 |
|
|
17 |
電源插頭座 |
86型 2*2*3 10A |
個 |
2 |
|
|
18 |
電源插頭座 |
86型 1*3 16A |
個 |
1 |
|
|
19 |
電源插頭座 |
118E型1位3孔_16A_香檳金 |
個 |
1 |
|
|
20 |
電源插頭座 |
118EH_1開5孔_10A_香檳金 |
個 |
1 |
|
|
21 |
底盒 |
118系列_暗灰色 |
個 |
2 |
|
|
22 |
剩余電流(A)動作斷路器 |
DZ47LE-32 1P+N 10A |
個 |
1 |
|
|
23 |
小型斷路器 |
DZ47-60 1P C16A |
個 |
1 |
|
|
24 |
小型斷路器 |
DZ47-60 2P C10A |
個 |
1 |
|
|
25 |
小型斷路器 |
DZ47-60 2P C16A |
個 |
1 |
|
|
26 |
剩余電流(A)動作斷路器 |
DZ47LE-32 1P+N 16A |
個 |
1 |
|
|
27 |
插頭座底盒 |
86型/明裝 |
個 |
3 |
|
|
28 |
插頭座底盒 |
86型/暗裝 |
個 |
2 |
|
|
29 |
空白蓋板 |
86型蓋板 |
個 |
2 |
|
|
30 |
漏電開關盒 |
9-12位 |
個 |
1 |
|
|
電氣控制部分 |
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
漏電斷路器 |
DZ47LE-32 C16A 3P+N |
只 |
1 |
|
|
2 |
斷路器(空開) |
DZ47-60 10A/2P |
只 |
1 |
|
|
3 |
接觸器 |
CJX2-0910/220V |
只 |
3 |
|
|
4 |
輔助觸頭 |
F4-22 |
只 |
3 |
|
|
5 |
熔斷器 |
RT28-32 10*38 正泰 |
只 |
4 |
|
|
6 |
熔體 |
10A 10*38 |
只 |
3 |
|
|
7 |
熔體 |
2A 10*38 |
只 |
|
|
|
8 |
時間繼電器 |
ST3P C-A 30S AC220V |
只 |
1 |
|
|
9 |
熱過載繼電器 |
JR36-20 0.72A |
只 |
2 |
|
|
10 |
開關電源 |
DC24V/6A |
只 |
1 |
|
|
11 |
線槽 |
3030 |
米 |
2 |
|
|
12 |
通用導軌 |
50 孔 |
米 |
2 |
|
|
13 |
信號指示燈 |
AD16-22DS 220V 紅 |
只 |
5 |
|
|
14 |
按鈕開關 |
LA38-11BN 22mm 紅色 |
只 |
5 |
|
|
15 |
按鈕開關 |
LA38-11BN 22mm 綠色 |
只 |
5 |
|
|
16 |
急停按鈕 |
22mm 紅 |
只 |
1 |
|
|
17 |
旋鈕開關(選用開關) |
2 檔 LA38-11BN 22mm |
只 |
2 |
|
|
18 |
旋鈕開關(選用開關) |
3 檔 LA38 2常開常用 22mm |
只 |
2 |
|
|
19 |
觸摸屏 |
昆侖通泰 TPC7062k |
臺 |
1 |
|
|
20 |
觸摸屏下載線 |
USB |
條 |
1 |
|
|
21 |
PLC主機 |
FX3U-16MT-ES/A |
臺 |
1 |
|
|
22 |
PLC下載線 |
USB-SC09 |
條 |
1 |
|
|
23 |
拓展模型塊 |
FX2N-8EYR |
臺 |
1 |
|
|
24 |
變頻器 |
三菱FR-D740S-0.75K-CHT |
臺 |
1 |
|
|
25 |
接地端子排 |
2×15mm,5孔,裝配中心孔距92mm |
個 |
1 |
|
|
26 |
接零端子排 |
10孔,裝配中心孔距114.7mm |
個 |
1 |
|
|
27 |
行程開關 |
YBLX-ME/8104 |
只 |
4 |
裝配與傳感器模型塊結合套件上 |
|
28 |
電容式傳感器 |
CSB4-18M60-EO-AM |
只 |
1 |
|
29 |
電感式傳感器 |
GH1-1204NA |
只 |
1 |
|
30 |
光電式傳感器 |
GH3-N1810NA |
只 |
1 |
|
弱電箱模型塊 |
|
1 |
信息箱 |
03系列 |
個 |
1 |
|
|
2 |
電話模型塊 |
A301 |
塊 |
1 |
|
|
3 |
有限電視信號模型塊 |
C301 |
塊 |
1 |
|
|
4 |
開關電源模型塊 |
C301 |
塊 |
1 |
|
|
5 |
無線路由器模型塊 |
C307 |
塊 |
1 |
|
|
6 |
單孔插頭座操作面板 |
A160-1 |
只 |
1 |
|
|
7 |
明盒 |
86型 |
只 |
3 |
|
|
8 |
有限電視分配器公制F頭 |
75-5 |
只 |
5 |
|
|
9 |
有限電視線(射頻線) |
|
米 |
5 |
|
|
10 |
有限電視插頭 |
|
只 |
2 |
|
|
11 |
電話機 |
KX-T433 |
臺 |
1 |
|
|
12 |
UTP非屏蔽三類網線(三類兩對非屏蔽電纜) |
D103-2 |
米 |
6 |
|
|
13 |
RJ45雙用工量具(模型塊壓線工量具) |
G568 |
把 |
1 |
|
|
14 |
旋轉式剝線器 |
G601 |
把 |
1 |
|
|
15 |
雙孔插頭座操作面板 |
A160-2 |
只 |
1 |
|
|
16 |
單孔TV操作面板 |
A161-1TV |
只 |
1 |
|
|
17 |
UTP超五類四對非屏蔽電纜(單股) |
D135-BL |
米 |
6 |
|
|
18 |
壓線工量具 |
G110灰 |
把 |
1 |
|
|
19 |
電腦網線電纜測線儀 |
G468/NS-468AT |
個 |
1 |
|
|
20 |
電話水晶頭 |
S901C |
只 |
5 |
|
|
21 |
水晶頭 |
BP8C |
只 |
5 |
|
|
22 |
電話插頭座模型塊 |
M256 |
只 |
2 |
|
|
23 |
超五類RJ45插頭座模型塊 |
M245-1白色 |
只 |
2 |
|
|
管線材部分 |
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
線管 |
Ф25 PVC |
米 |
6 |
|
|
2 |
管直通 |
Ф25 PVC |
個 |
5 |
|
|
3 |
管三通 |
Ф25 PVC |
個 |
5 |
|
|
4 |
管彎頭 |
Ф25 PVC |
個 |
6 |
|
|
5 |
管夾 |
Ф25 |
個 |
15 |
|
|
6 |
管接頭(杯疏) |
Ф25 |
個 |
10 |
|
|
7 |
PVC 線槽 |
4 分 39*18*3.7m PVC 2 米 |
米 |
10 |
|
|
8 |
槽角彎 |
39*19 |
只 |
10 |
|
|
9 |
槽外角 |
39*19 |
只 |
10 |
|
|
10 |
槽三通 |
39*19 |
只 |
5 |
|
|
11 |
槽內角 |
39*19 |
只 |
5 |
|
|
12 |
中小三通 |
39X19/24X14 |
只 |
10 |
|
|
13 |
線槽異徑直通槽大小接 |
39X19/24X14 |
只 |
5 |
|
|
14 |
PVC 線槽 |
24*14 |
米 |
10 |
|
|
15 |
槽三通 |
24*14 |
個 |
4 |
|
|
16 |
槽式直通橋架 |
C-A-2-1 100*50 |
米 |
4 |
|
|
17 |
槽式橋架終端封頭 |
C-FT-A1 100*50 |
個 |
3 |
|
|
18 |
槽式水平彎通 |
C-A1-2 100*50 |
個 |
3 |
|
|
19 |
槽式垂直左上彎通 |
C-C11-2 100*50 |
個 |
2 |
|
|
20 |
槽式垂直右上彎通 |
C-C12-2 100*50 |
個 |
2 |
|
|
21 |
連接片 |
LQJ-X-30 |
個 |
20 |
|
|
22 |
鍍鋅電線套管 |
Ф20*1.2 |
米 |
8 |
|
|
23 |
鍍鋅管直通 |
Ф20 |
只 |
5 |
|
|
24 |
快速杯梳 |
Ф20*1.2 |
只 |
5 |
|
|
25 |
單邊管碼 |
Ф20 |
只 |
20 |
|
|
26 |
鍍鋅離墻碼 |
Ф20 |
只 |
20 |
|
|
27 |
碰焊鐵盒 |
75*75*40*1.0 |
只 |
3 |
|
|
28 |
騎馬墊 |
¢16mm |
只 |
20 |
|
|
29 |
騎馬墊 |
¢25mm |
只 |
20 |
|
|
30 |
扎帶 |
3X100mm |
包 |
2 |
|
|
實驗工量具部分 |
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
平銼刀 |
6’帶把手 |
把 |
1 |
|
|
2 |
公英制強磁鋼卷尺 |
5*19MM |
把 |
1 |
|
|
3 |
高級直咀電工刀 |
紅木直刀 |
把 |
1 |
|
|
4 |
鋼直尺 |
300mm |
個 |
1 |
|
|
5 |
直角尺 |
250mm |
個 |
1 |
|
|
6 |
高級鍍鉻活動扳手 |
8" 200mm |
把 |
1 |
|
|
7 |
9件加長球頭內六角 |
9PCS(1.5-10)MM公制 |
把 |
1 |
|
|
8 |
塑柄調動式鋼鋸架 |
10寸-12寸 可調 |
把 |
1 |
|
|
9 |
鋼鋸條 |
18TPI×12"/300mm |
條 |
3 |
|
|
10 |
彈簧彎管器 |
Ф25MM |
條 |
1 |
|
|
11 |
美式斑馬斜咀鉗 |
8" |
把 |
1 |
|
|
12 |
美式斑馬柄尖咀鉗 |
8" |
把 |
1 |
|
|
13 |
電子剪 |
7" |
把 |
1 |
|
|
14 |
手電鉆 |
220V/500W正反調節速度開關 |
個 |
1 |
|
|
15 |
精品外熱式電烙鐵 |
60W |
把 |
1 |
|
|
16 |
PVC剪管鉗 |
Φ25 |
個 |
1 |
|
|
17 |
水平尺 |
300mm |
把 |
1 |
|
|
18 |
臺虎鉗 |
QB100 4寸 |
臺 |
1 |
|
|
19 |
鍍鋅管彎管器 |
25mm腳踩 |
個 |
1 |
|
|
20 |
穿線器 |
10米 |
條 |
1 |
|
|
21 |
鉆頭 |
Ф 3 |
個 |
5 |
|
|
22 |
鉆頭 |
Ф4.2 |
個 |
5 |
|
|
23 |
木柄雙安全羊角錘 |
0.5KG |
把 |
1 |
|
|
24 |
打磨機 |
GWS6-100 |
臺 |
1 |
|
|
25 |
絕緣兆歐表 |
500V ZC25B-3 |
臺 |
1 |
|
|
26 |
無色護目鏡 |
|
付 |
1 |
|
|
27 |
鋁制人字梯 |
150CM 5級 |
個 |
1 |
|
五、實驗項目舉例
1. 電表箱的裝配
2. 配電箱的裝配
3. 日光燈的裝配
4. 白熾燈的裝配
5. 吸頂燈的裝配
6. 節能燈的裝配
7. 高壓鈉燈的裝配
8. PVC管的處置整理與布置
9. PVC管的穿線
10. 開關與插頭座的裝配
11. 分線盒的裝配
12. 線路分配設計
13. 施工規范的學習掌控把握與實訓
14. 安全施工要求學習掌控把握與實訓
15. 兩地控制一盞燈
16. 線槽布線施工實訓
17. 隔離開關的裝配
18. 配電線路的接線實驗
19. 金屬橋架的結合與裝配實驗;
20. 塑料線槽的敷設實驗;
21. 金屬線管的敷設實驗;
22. 電氣控制箱式模型塊的裝配
23. 電氣控制電子回路裝配實驗
24. 三相異步電機直接起動、停車的控制電子回路連接;
25. 接觸器聯鎖的三相交流AC異步電機正、反轉控制電子回路的連接;
26. 按鈕聯鎖的三相交流AC異步電機正、反轉控制電子回路的連接;
27. 按鈕、接觸器聯鎖的三相交流AC異步電機正、反轉控制電子回路的連接;
28. 三相交流AC異步電機Y-△(手動變換)啟動控制電子回路的連接;
29. 三相交流AC異步電機Y-△(時間繼電器變換)啟動控制電子回路的連接;
30. 三相交流AC異步電機能耗限制動作控制電子回路的連接;
31. 三相交流AC異步電機反接限制動作控制電子回路的連接;
32. 多臺(3臺及以下)電機的順序控制電子回路的連接
33. 電機的往返行程控制電子回路的連接;
34. 普通車床控制電子回路的連接;
35. 三相交流AC異步電機既能點動,又能連續轉動的控制電子回路連接;
36. 兩地控制電子回路的連接;
37. 按鈕變換的雙速電機調節速度控制電子回路的連接;
38. 時間繼電器變換的雙速電機調節速度控制電子回路的連接;
39. 變頻器操作面板功能功能數值設定和實操實驗;
40. 變頻器對電機點動控制、啟停控制;
41. 電機轉動速度多段控制;
42. 工頻、變頻變換控制;
43. 基于模仿量控制的電機開環調節速度;
44. 基于操作面板實操的電機開環調節速度;
45. 變頻器的保護和報警功能實驗;
46. 基于PLC的變頻器開環調節速度;
47. PLC控制電機順序啟動;
48. PLC控制三相異步電機Y-△啟動電子回路;
49. 觸摸屏的功能數值設定;
50. 觸摸屏的編程;
51. 觸摸屏、PLC、變頻器的綜合實驗;
52. 兩相混合式步進電機的控制;
53. 交流AC伺服電機的控制;
54. CA6140車床電子回路的實操及故障考核實驗;
55. Z35鉆床電子回路實操及故障考核實驗;
56. X62W萬能銑床電子回路實操及故障考核實驗;
57. T68鏜床電子回路實操及故障考核實驗;
常見問題:
1、如果我要購買電氣安裝與維修實訓設備,電氣安裝實訓臺,是否有安裝、培訓服務呢?
答:我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的,都是提供安裝、培訓服務的。
2、你們的電氣安裝與維修實訓設備,電氣安裝實訓臺是否能開增值稅專用發票?
答:可以的,我們是正規企業,并且已經升級到一般納稅人,可以開具增值稅專用發票,如果您需要開電氣安裝與維修實訓設備,電氣安裝實訓臺的發票,您需要提供開票資料。
3、你們的電氣安裝與維修實訓設備,電氣安裝實訓臺都是自己生產的嗎?都有什么產品資質?
答:我們公司是專業生產教學設備的企業,完全自主生產,并通過了最新版ISO9001認證,擁有多項專利與著作權。
本文來自網絡,不代表本站立場,圖片為參考圖片,轉載請注明出處:電氣安裝與維修實訓設備,電氣安裝實訓臺
