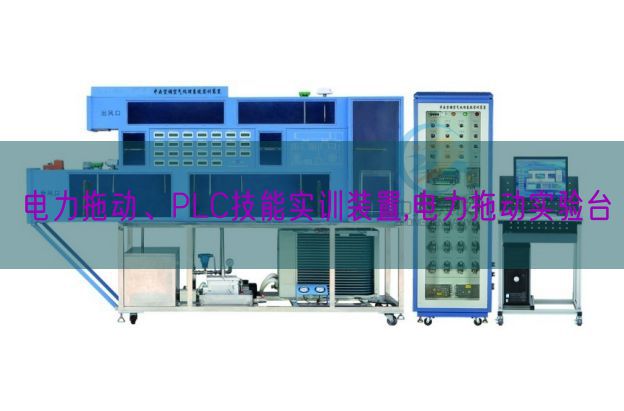

-765DTP 電力拖動·plc技能實驗裝置

電力拖動、PLC技能實驗裝置為協作我國職業教育和就業人員實際實操、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能實訓》《工廠電氣控制技術》《繼電接觸控制技術》《PLC原理及應用技術》等相關科目的實驗及實驗教學內容而研發了本裝置。裝置應用箱式掛式模塊件構造，實驗項目可拓展性強，可拓展電工技能或與變頻調節速度實驗項目。全部的元件經過實驗連接線引到接線端子上，有利于保護器件，經過線槽走線，接近工業現場。
一、特別點：
1、電力拖動實驗臺電氣控制線路全部裝在箱式掛式模塊件上，實操便利、更換便捷，可拓展功能或研發新實驗項目。如變頻調節速度，實驗的內容設定有經典型性、實用性。
2、電力拖動實驗臺只需三相四線的交流AC電源即可投入使用，占地面積小，節約用房，減少基建投資。
3、電力拖動實驗臺設定有電壓（V）型漏電保護器和電流（A）型漏電保護器，能保證實操者安全。各電源輸出均有軟截止保護功能。
4、電力拖動實驗臺控制屏還設定有定時器兼報警記錄儀，為學生實驗技能考核提供了一個統一的標準。
5、電力拖動·PLC技能實驗裝置全部的元件全部經過實驗連接線引到接線端子上，學生接線時只需在端子上實行接線，有利于保護元件，經過線槽走線，接近工業現場。
二、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度（℃）：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1.0KVA
4、外觀尺寸：1600×700×1400（mm）
三、電力拖動·PLC技能實驗裝置裝置配備裝備
（一）電子電工實驗室設備電源控制屏
電力拖動實驗臺控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板。它為實驗考核提供電源及保護。
1、三相四線電源寫入，經過漏電保護器，接通總開關，由接觸器經過啟、停按鈕實行實操。
2、電力拖動實驗臺設定有450V指針式交流AC電壓（V）表三只，指示寫入時三相電源電壓（V）；指示燈三只，指示實驗裝置與外部電源通斷現象。
3、電力拖動實驗臺三相四線電源輸出，設定有單片機全程監控裝置過載或短路功能，過載或短路軟截止而且警報，故障排除復位后方可啟動電源。
4、電力拖動實驗臺設定有定時器兼報警記錄儀，平時作為時鐘使用。設定有設定實驗考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或?qū)嵅馘e(cuò)誤造成的漏電警報、短路警報總次數，為學生實驗技能的考核提供一個統一的標準。
（二）電力拖動實驗臺：桌體為鋁木構造，桌面為防火燒、防水浸、耐磨損高密度板，設定有抽屜和儲物儲物柜。
（三）實驗結合套件
1、DW-71 電力拖動培訓結合套件（一）
2、DW-72 電力拖動培訓結合套件（二）
3、DW-73 電力拖動培訓結合套件（三）
4、PLC主機及變換器培訓結合套件（三菱FX1N-40mR）
5、SC-09編程通訊電纜
6、擬真系統
7、工控組態系統
8、三相異步電機 380V Y/△接法，帶離心開關 2臺
四、實驗項目
（一）電力拖動部分

1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、設定有自鎖的正轉控制線路
4、設定有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動 13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗限制動作控制線路
17、全波整流能耗限制動作控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、一相運行反接限制動作控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電子回路聯鎖控制線路
24、主電子回路聯鎖控制線路

（二）PLC綜合實訓部分

1、與、或、非邏輯功能測量試驗
2、定時器、計數器功能測量試驗
3、跳轉、分支功能測量試驗
4、移位寄存器實驗
5、數值處置整理功能實驗
6、微分、位實操實驗
7、藝術彩燈造型的PLC控制
8、PLC控制三相異步電機自鎖正轉控制
9、PLC控制三相異步電機正反轉控制
10、PLC控制三相異步電機Y/△啟動控制
11、PLC控制三相異步電機降壓?jiǎn)?dòng)控制
12、PLC控制三相異步電機能耗限制動作控制
13、PLC控制C620車床電氣控制線路
14、PLC控制C6163車床電氣控制線路
15、PLC控制電動葫蘆電氣控制線路
